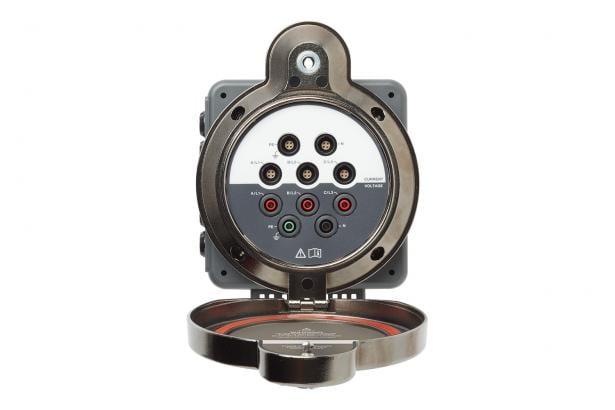

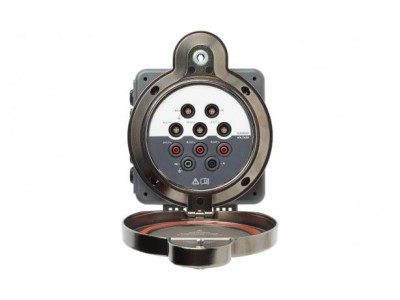

使用 Fluke PQ400 Electrical Measurement Window 可將三相測量設備連接至帶電面板，而無需打開面板門或穿戴輔助的個人防護裝備 (PPE)1。
Fluke PQ400 Electrical Measurement Window 是一種永久安裝式接口，可讓技術人員近乎即時地連接電氣面板以進行關鍵的電能質量和電能量測量。PQ400 的安裝使用標準步進鉆頭和電動液壓打孔機（114.3 mm，4.5 in 孔直徑），允許用戶進行覆蓋大多數測量配置的三相電壓、電流和接地連接。安裝后，用戶只需打開窗蓋，揭開蓋子，便可連接記錄器或分析儀的電壓導線。然后，連接電流傳感器的導線，開始進行關鍵測量。測量完成后，只需從前面板接口上拆下電壓和電流連接，然后鎖上窗蓋，將內部連接保留在原位以備將來使用。
| 一般技術指標 | |
|
任意電壓端子和 接地之間的最高電壓 |
1000 V |
|
任意電流端子和 接地之間的最高電壓 |
30 V |
| 安全性 | |
| 一般信息 | IEC 61010-1：污染等級 2 |
| 測量 | IEC 61010-2-030：CAT IV 600 V / CAT III 1000 V |
| 尺寸 | |
| 室外 |
148 mm x 187 mm x 23 mm（寬 x 高 x 深） （窗蓋打開時為 148 mm x 370 mm x 19 mm） |
| 內部 | 140 mm x 158 mm x Di（寬 x 高 x 深） Di = 58 - 面板門厚度 (mm) |
| 支持的電氣外殼 | |
| 外殼 | UL 50/NEMA 環境等級為 1 類（PQ400 的窗蓋關閉時為 12 類） |
| 面板厚度 | 最大 3.5 mm (10 Ga.) |
| 環境 | |
| 工作/存放溫度 | -25 °C 至 60 °C（-13 °F 至 140 °F） |
| 濕度 |
10% - 90%（取決于溫度），依照 IEC 60721-3-3 Class 3K6（修訂版） 標準：-25 °C - 35 °C：10 % - 90 %，50°C：最大 35 %；60°C：最大 23 % |
| 海拔 | |
| 工作 | 2000 m（高達 4000 m 時降額至 CAT II 1000 V，CAT III 600 V，CAT IV 300 V） |
| 存放 | 12,000 m |
| 防護等級 | |
| 額定等級 | IEC 60529：IP67（窗蓋關閉時），IP50（窗蓋打開且連接所有接頭時） |
| 振動 | IEC 60068-2-6，MIL-PRF28800F：2 級隨機振動 |
| 重量 | 2.1 kg (4.6 lb) |
| 電壓 | |
| 輸入 | |
| 輸入數量 | 5 路（A/L1、B/L2、C/L3、N 線和接地線） |
| 線規 | 實心/柔性：0.25 mm2 至 1.5 mm2（AWG 24 至 AWG 16） |
| 電壓 | 最大 1000 V |
| 保險絲 | 2 A 1000 V 1.5 A2s, 10 kA IR (A/L1, B/L2, C/L3, N) |
| 輸出 | |
| 連接器 |
5 個 4 mm 安全端子，3 個紅色端子對應 A/L1、B/L2、C/L3 相線， 1 個黑色端子對應 N 線，1 個綠色端子對應接地線 |
| 負載電流 | 最大 1 A rms |
| 當前輸入/輸出 | |
| 連接器 |
5 個 4 針圓形插孔，兼容 Fluke 354x FC、173x 和 174x 電源和電能記錄器 （這些記錄器均可通過高達 500 V 的測量電壓供電） |
