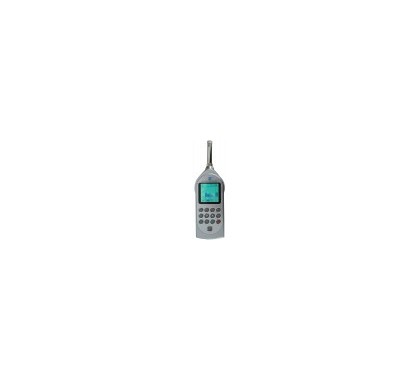

AWA6291型實時信號分析儀

?

產品編號：	130545
品牌：	杭州愛華
型號：	AWA6291
規格：	AWA6291
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2016-07-20 14:07
瀏覽次數：	133

?

公司基本資料信息

詳細說明

AWA6291
特點：●符合IEC 61672 1級、IEC 61260 1級
●高精度，24位A/D，級線性范圍大于90 dB
●同時(并行)完成A、C、Z三種頻率計權和F、S、I三種時間計權
●實時1/1和1/3 OCT、FFT分析
●定時開機、定時關機功能；啟動方式可為超限啟動或等間隔啟動模式
●用戶選購1/3 OCT軟件，可以自行定義頻率計權值(W-U)
●可以連續記錄總值、OCT及1/3 OCT分析結果隨時間的變化
愛華AWA6291主要技術性能：
1、   信號輸入：1)插座：X9-6z，可選LEMO插座；
2)輸入阻抗：150 kΩ//100 pF；
3)最大輸入電壓：10 V(有效值)；
2、實時信號分析儀頻率范圍：10 Hz~20 kHz(±0.2 dB)，1 Hz~23 kHz(±1.0 dB)
3、量程增益：-10 dB、0 dB、10 dB、20 dB、30 dB、40 dB
4、自生噪聲電壓：小于4 μV(1 Hz~23 kHz)
5、電壓測量范圍： 15 μV~10 V (有效值)
6、信號輸出： 1)插座：Φ3.5立體聲耳機插座；
2)輸出阻抗：1 kΩ；
3)最大輸出信號電壓：3.2 V。
7、級線性范圍：大于90 dB
8、A/D位數：24位
9、采樣頻率：48 kHz
10、顯示器：240×160點陣LCD，有EL背光
11、輸出接口：RS232接口，可接微型打印機打印測量結果，也可接PC機送出測量結果和實時分析結果；USB接口，mini B型，符合USB1.1,兼容USB2.0，可連至PC機。
12、數據存貯：測量結果保存在64 Mbit的FLASH中，最多儲存12288組，也可將數據轉存到U盤中
13、內部日歷時鐘：誤差小于1分鐘/月
14、儀器內部自帶符合GB 2312標準的漢字庫，可在儀器上輸入中英文測點名
15、用戶可設定開機時間及關機時間。開機穩定時間：小于10秒
16、工作電源：6節LR 6 堿性電池或可充電電池，可連續使用12小時。也可使用8 V外部電源
17、外形尺寸：225×90×38(mm)(不含傳聲器和前置放大器)
18、質量：0.5 kg(包括電池，不含傳聲器和前置放大器))
19、電磁兼容性：滿足IEC 61672.1:2002標準中對X類聲級計的要求
20、工作環境：工作溫度：-10 ℃ ~ +50 ℃；相對濕度：25 %~90 %；大氣壓力：65 kPa～108 kPa

當用戶配置AWA14423型測試傳聲器、AWA14601型前置級及相應的嵌入式軟件，聲級計的性能如下：
1、   符合標準：IEC 61672 1級、GB/T 3785和GB/T 17181 1型
2、   本機電噪聲：小于15 dB(A)，20 dB(C)，25 dB(Z)
注：以20μPa為參考0 dB，以下同
3、聲級測量范圍：25 dB ~140 dB(A)、30 dB ~140 dB(C)、35 dB ~140 dB(Z)
注：不同靈敏度的傳聲器會有不同的測量范圍
4、峰值C聲級測量范圍：50 dB~143 dB
5、整機自由場響應見右圖：
6、頻率計權：并行(同時)A、C、Z ，數字濾波器實現
7、時間計權：并行(同時)F、S、I、PeakC+、PeakC-
8、主要測量指標：1秒內最大計權聲壓級(Lxyp)、瞬時計權聲壓級(Lxyi)、1秒等效計權聲壓級(Lxeq,1s)、等效連續計權聲壓級((Lxeq,T)、LAE、E、Cpeak+、Cpeak-、LAFmax、LAFmin、LAFeqT、LASeqT、LAIeqT
注：、X為頻率計權A、C、Z；Y為時間計權F、S、I
9、   積分時間：1秒到24小時可分檔設定或任意設定
10、校準：采用AWA6221A型聲級校準器(1級)，也可使用活塞發聲器進行校準。
11、數據存貯：可存貯瞬時值、1秒積分值、積分值、最大值等最多12288組，數據可調閱，也可將測量結果轉存在U盤上
12、打印：可以通過串行口在微型打印機上打印分析結果，也可將LCD屏幕顯示內容打印出來
13、顯示刷新：數值1次/秒，圖形10次/秒
14、顯示分辨率：0.01 dB

噪聲統計分析軟件(S6291-00101)
1、主要功能：噪聲統計分析、24小時自動監測和積分測量
2、主要測量指標：統計分析菜單：LAFp、LAFmax、LAF5、LAF10、LAF50、LAF90、LAF95、LAFmin、SD、LAeq1s、LAeq,T、LAE、LAFeqT   24h測量菜單：除了統計分析菜單所有的測量指標外，還有Ld、Ln、Ldn
3、顯示分辨率：0.1 dB
4、數據存貯：可存貯統計分析結果、24h測量結果、積分測量結果，最多12288組，也可將測量結果轉存在U盤上

噪聲OCT頻譜分析軟件包(S6291－00202)
1、主要功能：噪聲的實時倍頻程頻譜分析和積分測量
2、濾波器類型：并行(實時)倍頻程數字濾波器
3、   濾波器中心頻率：16 Hz ～ 16 kHz
4、   濾波器符合標準： IEC 61260 1級，GB/T 3241 1級
5、主要測量界面：列表界面、圖形界面。可以同時顯示11個中心頻率的頻帶聲壓級以及A、C和Z計權聲壓級
6、主要測量指標：頻帶瞬時聲壓級(Lfmi)、頻帶1秒等效聲級(Lfmeq,1s)、頻帶等效連續聲級(Lfmeq,T)、1秒內最大計權聲級(Lxyp)、瞬時計權聲級(Lxyi)、1秒等效計權聲級(Lxeq,1s)、等效連續計權聲級((Lxeq,T)、聲暴露級(LAE)、聲暴露(E)、峰值C聲級(Cpeak)，測量經歷時間(Tm)。(fm由中心頻率決定，X為頻率計權A、C、Z；Y為時間計權F、S、I)
7、   實時分析速度：約47次/秒，同時完成所有中心頻率及A計權，C計權，Z計權測量
8、   記錄功能：可按31 ms、0.1 s、0.5 s、1 s間隔記錄倍頻程頻譜隨時間的變化
9、數據存貯：可存貯倍頻程分析的瞬時值、1秒積分值、積分值、最大值、總值分析的積分測量結果，最多12288組，也可將測量結果轉存在U盤上
