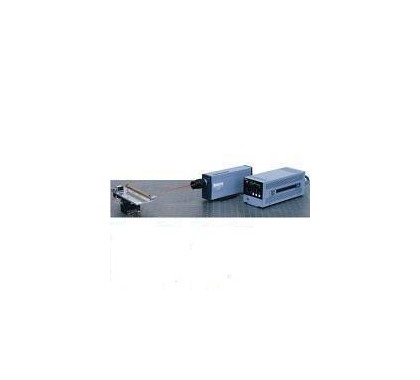

V100激光測振儀的結構組成
|
項目
|
敏感器件（傳感器）V100性能指標
|
|
激光光源
|
He-Ne氣體激光器CW波長：632.8nm
|
|
輸出光量
|
1mW以下
|
|
激光安全基準
|
二類
|
|
測量距離
|
295mm-700mm/5mm聯結環+使用標準透鏡時
400mm-2m/使用標準透鏡時
|
|
外形尺寸
|
大約為57（W）′111（H）′259（D）mm（包括突起物）
|
|
重量
|
大約為1.9 kg
|
|
|
V100激光測振儀的技術參數
|
|
V100
|
|
型名
|
V100-LM
|
V100-MS
|
V100-S
|
|
測定頻率范圍
|
0．5Hz～300KHz
|
|
測定速度范圍
|
3μm/s～10m/s
|
0.05μm/s～1m/s
|
0.05μm/s～0.1m/s
|
|
速度
|
2m/s/V
|
0.2m/s/V
|
0.02m/s/V
|
|
0.2m/s/V
|
0.02m/s/V
|
|
速度輸出
|
電壓
|
±5V? Velocity端子（BNC）
|
|
測定精度
|
±2% 以內
|
|
低通濾波器（LPF）
|
3KHz，30KHz，300KHz
|
|
高通濾波器（HPF）
|
0.5Hz，30Hz，300Hz
|
|
信號電平
|
SIGNAL LEVEL 0～+5V
|
|
位移
|
S1 端子 輸出
|
|
位移，加速度
|
位 移 ：S1輸出
加速度：S2輸出
|
|
SHUTTER ON/OFF
|
端子開路時：ON
端子斷路時：OFF（BNC端子）
|
|
外形尺寸
|
約115（w）×111（H）×281（D）mm（包括有突起物）
|
|
重量
|
約3.8kg
|
|
|
變
位
．
加
速
度
|
位移 （TYPE-D）
|
|
速度
周波數范圍
|
0.5Hz～1KHz
|
10Hz～50KHz
|
100Hz～300KHz
|
|
2m/s/V
|
20mm/V
|
200μm/V
|
20μm/V
|
|
0.2m/s/V
|
2mm/V
|
20μm/V
|
2μm/V
|
|
0.02m/s/V
|
200μm/V
|
2μm/V
|
200nm/V
|
|
位移．加速度 （TYPE-DA）
|
|
變位
|
|
速度
周波數范圍
|
0.5Hz～10KHz
|
0.5Hz～50KHz
|
|
2m/s/V
|
500μm/V
|
50μm/V
|
|
0.2m/s/V
|
500μm/V
|
50μm/V
|
|
0.02m/s/V
|
50μm/V
|
5μm/V
|
|
加速度
|
|
速度
周波數范圍
|
0.5Hz～50KHz
|
0.5Hz～20KHz
|
|
2m/s/V
|
5×106 m/s2/V
|
5×104 m/s2/V
|
|
0.2m/s/V
|
5×106 m/s2/V
|
5×104 m/s2/V
|
|
0.02m/s/V
|
5×106 m/s2/V
|
5×102 m/s2/V
|
|
位
相
補
償
|
位相補償 （TYPE-S）
測定精度
±2°以內（周波數范圍5Hz～100KHz）
|
|
