特點：

1．精確的地下管線探測

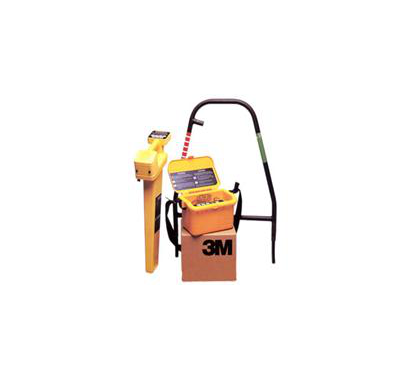

3M 2273M高級光/電纜路由埋深及外皮故障探測儀可幫助您確定電力電纜、CATV、通信電纜和金屬管道或帶追蹤線非金屬管道的路徑和預計的埋深。

2. 電纜/線對辯識。

3M 2273M高級光/電纜路由埋深及外皮故障探測儀具有線纜識別功能，可以教正標識電纜，方便標識簽丟失線纜的從新標識。

3. 外皮破損/屏蔽接地故障定位。

3M 2273M高級光/電纜路由埋深及外皮故障探測儀可對被測電纜施加信號音，從而方便操作人員辨別和定位電纜的外皮破損的位置。

4. 3M Dynatel 2273M內置7根接收天線，提高了靈敏度，比以前型號更精確！更快速！

5. 內置濾波器使儀表具有強大的抗干擾性！

6. 接收器提供三種定位模式：方向峰值、方向反峰值和一種用于微弱信號 探測的特殊峰值模式。

技術參數：
美國3M  2273M地下電纜探測儀

主要技術指標：

3M Dynatel 2273 M高級光/電纜路由、埋深及外皮故障探測儀

發射器

尺寸、重量:17.2cmH×28.6cmW×19.7cmD   2.4k

接收器:26.7W×26.1H×76.2cmD        1.9kg

自校準:有自校準功能

操作菜單:中文操作菜單2極背光，大屏幕液晶顯示

接收天線:2273M高級 光（電）纜定位儀接收機7根接收天線

通訊端口:有通訊端口與pc傳輸數據并可軟件升級

定位模式:方向峰值、方向反峰值（羅盤指示）、特殊峰植

接收器頻率

有源：577Hz、8KHz、33KHz和200KHz

無源：50L、50H、100、60L、60H、120

無源（其他設備）有線電視31.5KHz

備用：560/512/460/400/393/340/333/273Hz

用戶自定義：4種頻率（50~999Hz）

靈敏度@1米/3.3英寸低燥聲下單峰模式

 美國3M  2273M地下電纜探測儀

具體參數指標

顯示器分辨率  0.1dB

深度顯示范圍：0-9米（30英尺）

深度單位      厘米、英尺或英寸

測深精度 ±2%+/-5cm (0-1.5米)

±6%+/-5cm (1.5-3米)

±10+/-5cm (3-4.5米)

電纜電流顯示：0.1dB或0.01mA分辨率

單位dB或mA

電池類型：8節AA堿性電池 30小時

發射器

探測模式：577Hz、8KHz、33KHz、200KHz

護套故障：10/20Hz 探測：577Hz和33KHz

信號音模式：557Hz和200KHz 脈沖：8Hz

感應模式：33KHz和200KHz

輸出電壓（最大）：

護套故障：70Vrms

探測：70Vrms

音頻：10Vrms 高設置：60Vrms

輸出功率：0.5瓦特、3瓦特或5瓦特

輸出保護：240Vrms

電源：6節C型堿性電池，

外部直流電源：9-18VDC(1A)(僅有“A”類選項)

電池：正常50小時、高輸出：10小時
