AHAI 1010(便攜式)
便攜式聲學照相機

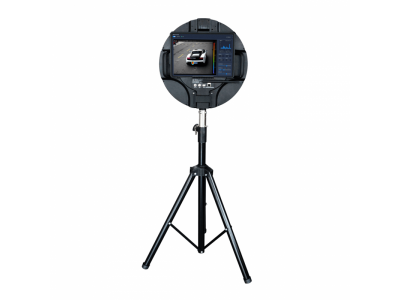

AHAI 1010型便攜式聲學照相機采用優化的傳聲器陣列設計，拋棄了 傳統聲學照相機的大型笨重的體積，采用符合人體工程學設計，搭配 平板分析處理，設備可手持也可安裝在三角架上，廣泛用于汽車﹑家電 以及交通等領域的噪聲識別。 聲學照相機利用波束形成技術讓眼睛能夠看 見聲音，將現場光學圖像和聲壓云圖進行疊加，通過觀察聲壓云圖顏色的深 淺可快速準確看出聲源的位置所在，正因為直觀和應用簡單等特點，聲學照相 機被廣泛用于汽車﹑家電以及交通等領域的噪聲識別。定位出聲源主要位置和 主要頻帶特征，能夠協助指導工程師快速查找故障原因。現場測試和應用要求 測試設備小巧便攜，操作簡單，便攜式聲學照相機拋棄了傳統聲學照相機的大型 笨重的體積，采用符合人體工程學設計， 搭配平板分析處理，可手持也可安裝在三角架上，內置可充電電源。
AHAI 1010(便攜式) 便攜式聲學照相機優點
庫存展示
主要性能指標
| 硬件 |
| 采樣頻率 |
16kHz-48kHz |
| 動態范圍 |
>65dBA |
| 通道數 |
32 |
| 尺寸 |
0.4 m |
| 頻率范圍 |
1kHz – 10kHz |
| 通道一致性 |
幅度< 0.1dB，相位< 0.1度 |
| 最大旁瓣比(5kHz) |
-8.88dB |
| 3dB 帶寬(5kHz) |
± 4.96 ° |
| 數據傳輸 |
USB 、網口傳輸、wifi |
| 電源 |
內置可充電電池 |
| 軟件 |
| 頻譜 |
FFT頻譜，1/3OCT和1/1 OCT頻譜分析 |
| 時間/頻率計權 |
F、S 時間計權，A、C、Z頻率計權 |
| 快速設置 |
快速實時設置成像頻率范圍，聲壓級限值實時可調 |
| 動態范圍 |
0.01 dB – 20dB，實時可調 |
| 算法 |
支持近場（SONAH）和遠場（Beamforming） |
| 測量模式 |
最大值追蹤和頻帶追蹤 |
| 數據記錄 |
視頻錄制，云圖保存，錄音實時保存 |
| 幀速率 |
30 FPS |
主要性能指標
| 型號 |
性能 |
| AHAI 2051數字傳聲器陣列采集單元 |
| 通道數 |
32 |
| 采樣頻率 |
16k Hz - 48k Hz |
| 尺寸 |
0.4 m |
| 動態范圍 |
>65 dBA |
| 通道一致性 |
幅度< 0.1dB，相位< 0.1度 |
| Surface Pro 平板 |
i7 16G+ 256G |
| 軟件 |
FFT頻譜，1/3OCT和1/1 OCT頻譜分析 |
| F、S 時間計權，A、C、Z頻率計權 |
| 快速實時設置成像頻率范圍 |
| 快速實時設置成像頻率范圍 |
| 可實時調整動態范圍：0.01 dB – 20dB |
| 支持高分辨率算法 |
| 測量模式：最大值追蹤和頻帶追蹤 |
| 錄音實時保存，支持后處理導入分析 |
| 幀速率：30 FPS |
