概述：三軸向振動沖擊記錄儀是一種多功能的振動記錄儀器，它可以同時測量及記錄三軸向振動加速度，記錄儲存的數據可以轉存到U盤中或輸至計算機進行分析。通過不同的軟件及硬件的搭配可用于振動沖擊記錄、運輸沖擊記錄、電梯運行狀態記錄、建筑施工振動記錄，電子水平儀等方面。AWA5938型還可記錄環境溫度、相對濕度、大氣壓等物理量和日歷時鐘及定位信息。采用內部鋰電池供電和外部電源充電。

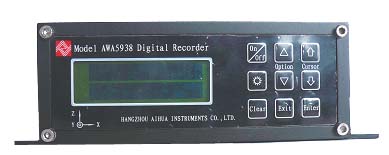

AWA5938型三軸向振動沖擊記錄儀
主要技術性能:
|
主要性能 |
AWA5938型三軸向振動沖擊記錄儀 |
|
|
測 量 功 能 |
振動測量性能
|
a.測量范圍：加速度:0～30 m/s2，最小分辨率：30 mm/s2 速度：0～300 mm/s (15.92 Hz參考頻率); b.頻率范圍：加速度：0～320 Hz；速度：4 Hz～159.2 Hz。 c.敏感軸：X，Y，Z三軸向 d.誤差：5 % |
|
|
氣壓測量 |
50 kPa～102.4 kPa，最小分辨力：0.1 kPa |
|
|
溫度測量 |
-30 ℃～80 ℃，最小分辨力：0.1 ℃ |
|
|
濕度測量 |
10 %～90 %，最小分辨：0.1 % |
|
|
50 dB～130 dB |
|
|
|
GPS定位 |
經度、緯度、海拔、運動速度(選配) |
|
內部日歷時鐘 |
年、月、日、時、分、秒，誤差小于2秒/天，可GPS授時 |
|
|
A/D位數 |
12位 |
|
|
波形記錄的采樣頻率 |
1024 Hz、512 Hz、256 Hz、128 Hz，自動控制抗混濾波器的上限頻率為420 Hz、210 Hz、105 Hz、52 Hz。 |
|
|
采樣間隔 |
1 s、2 s、5 s、10 s |
|
|
顯示屏 |
122×32點陣LCD顯示 |
|
|
輸出接口 |
RS-232 C，USB設備，USB 主機，GPS天線口 |
|
|
內存 |
2 G Flash Ram。波形記錄時如選1024 Hz采樣頻率 |
|
|
記錄和儲存功能 |
同時記錄三軸向振動及一個通道噪聲的波形和數據，以及日歷時鐘、氣壓、溫度、濕度、GPS定位信息等。采集的數據格式為二進制格式。 |
|
|
最長記錄時間 |
最長可保存72小時的數據；數據采集時如選1秒采樣間隔時HzH最多可以保存12天的數據 |
|
|
內部電源 |
內置4 Ah可充電鋰電池，最長可連續使用7天 |
|
|
外形尺寸（mm） |
150×100×55 |
|
|
安裝 |
4 × &pHi;5.5 安裝孔 |
|
|
質量 (g) |
650 |
|
|
工作環境條件 |
溫度：-20 ℃ ～+70 ℃，相對濕度：0～100 %， 大氣壓力：65 kPa～108 kPa，防護：ＩＰ６5 |
|
