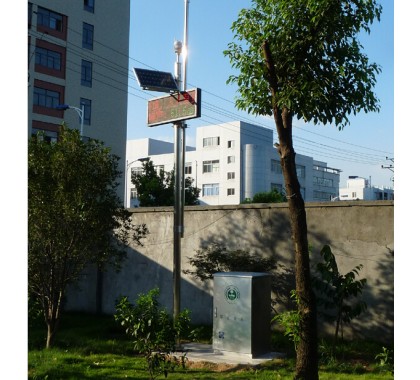

噪聲監測終端

精度標準

IEC 61672：2013，GB/T 3785-2010 1級，GB/T 3241-2010  1級，《JJG 188-2002聲級計》1級，《JJG 778-2005 噪聲統計分析儀》1級，《JJG 449-2014 倍頻程和1/3倍頻程濾波器》1級，《JJG 1095-2014 環境噪聲自動監測儀》1級

傳聲器

AWA14801A-（B/F）型戶外傳聲器單元1級，防風，防雨，防鳥停

頻率范圍

10Hz ～20kHz

測量范圍

30dB(A)～130dB(A)（AWA14801A-B）或30dB(A)～140dB(A)（AWA14801A-F）

本機噪聲

23dB(A)   28dB(C)   33dB(Z)

分辨率

0.1dB

計權方式

頻率：A、C、Z；時間：F、S、I ；并行計權

統計分析測量

Leq、L5、L10、L50、L90、L95、SD、Lmax、Lmin、Ln、Ld、Ldn、采樣率

頻譜分析

實時1/3OCT分析（可選），10Hz~20kHz；實時1/1oct分析（可選），16Hz~16kHz

動態范圍

>105dB（A），無需切換量程

數據存儲

可存儲90天以上的原始測量數據（不錄音）

錄音

WAV格式

數據傳輸

可通過RS-232串口或RJ45網口傳輸數據

供電電源

220V±20V交流市電，功率<5W，內置蓄電池，停電后可保證儀器正常工作24小時，也可采用太陽能供電

工作環境

溫度：-25℃～+55℃；相對濕度：0 ～95%（不凝結）；大氣壓：65kPa ～108kPa

外觀形狀

符合IP55標準，不銹鋼外殼，懸掛式機箱500mm×320mm×180mm，落地式機箱700mm×430 mm×250mm

重量

整個前端重22kg ，其中電源部分重10kg（內部有12V-12Ah的蓄電池）

數據采集控制單元

CPU

全志A20雙核處理器（1.5GHz）

測量（保存）

數據類型

●瞬時值：LZFp、LZSp、LZIp、LCFp、LCSp、LCIp、LAFp、LASp、LAIp、Zpeak、Cpeak、Apeak

●統計值：自定義時間長度（1分到1小時以內）統計分析、小時統計（整點）、天統計

●1/3oct值：10Hz ～20kHz 之間的各個1/3oct中心頻率點

●氣象數據（帶氣象模塊）、車流量數據（帶車流量模塊）

●事件：電校準、加熱、噪聲超標、儀器啟動、儀器關機、停電、機箱門被打開、存儲器出錯、電池電壓不足等

●錄音：WAV格式的文件

存儲容量

4G CF卡（可根據用戶要求擴展容量）

自動上傳數據

瞬時值、事件和錄音；所有保存的各種數據可以通過中心服務器軟件讀取

顯示

彩屏，240×320 LCD

輸出接口

RJ45網口：可通過有線或無線路由器與中心服務器相連，也可以直接通過局域網相連。RS-232串口：可通過無線模塊（3G、GPRS或CDMA）與中心服務器相連，也可以直接用串口線相連

擴展模塊

（選配）

氣象模塊、GPS全球定位模塊、顯示屏（接口都為RS-232，接口協議需要二次開發）和車流量模塊

供電電源

直流6V～35V  1A電源(在該電壓范圍內讀數變化不超過±0.1dB)
