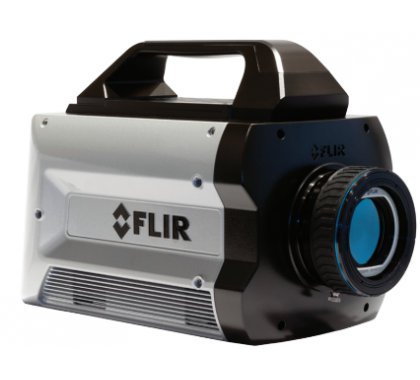

FLIR X6900sc 科研用高速中波紅外熱像儀
FLIR X6900sc是一款專為科學家、研究人員和工程師設計的成像超快、靈敏度高的中波紅外熱
像儀。這款熱像儀具有高級觸發功能和內置RAM/SSD記錄功能，配有一個四插槽電動濾片輪，
可以在實驗室環境下和測試范圍內對高速事件實現畫面定格功能。
高速，高靈敏度
X6900sc能以1000幀/秒的幀速捕獲640×512像素的全幅圖像，使其成為全球最快的全分辨率
商用熱像儀。窗口模式下幀速率甚至快至29,134 Hz；對于所選窗口，輸出幀速率可在0.0015 Hz
至最大值之間調節。FLIR制冷式銻化銦(InSb)探測器的靈敏度為＜20 mK，能以任意幀速檢測細
微的溫度變化。
本機記錄或數字傳輸
保存多達26,000幀的全分辨率數據至內置RAM，確保零丟幀。可回放熱像儀中的RAM視頻或
在90秒內將其保存到可插拔的固態硬盤(SSD)上，然后迅速重新開始錄制新視頻。X6900sc也
可以通過千兆以太網、Camera link和CoaXPress同步高速傳輸14位數據，以實時查看、分析和
錄制。
高級濾波選項
FLIR X6900sc集成一個易于操作的四插槽電動濾片輪，允許在任何環境中更換濾光片。該熱像
儀具有自動濾光片識別功能，能識別濾光片位置、光譜范圍及有關校準數據，使得選擇濾光片和向
熱像儀載入自定義校準數據和配置輕而易舉。此外，FLIR X6900sc支持定制添加冷濾光片，以滿
足更加定制化的光譜濾波要求。
同步和觸發
該熱像儀能通過外部BNC輸入、軟件觸發器或IRIG-B時間戳觸發，具有同步和觸發外部事件或
儀器所需的多種功能。觸發器和同步輸入可根據極性和時限進行定制，能有效提高兼容性。該熱像
儀支持利用內置RAM緩沖器預觸發記錄，使用戶能夠在事件發生前捕獲畫面。
軟件
X6900sc熱像儀能與FLIR ResearchIR Max軟件無縫配合，從而實現熱數據的直觀查看和記錄
以及先進處理。兼容GigE Vision/GenICam的以太網使用戶能夠實現與ResearchIR或Mathworks®
MATLAB等第三方軟件程序的即插即用。提供可選軟件開發工具包(SDK)，或使用行業標準GigE
Vision工具箱。
關鍵特性
• 1,000 Hz全幀高速成像
• 內置RAM錄制功能
• 同步其他儀器和事件
• 通過GigE和CXP接口的全GenICam支持
• 具有自動濾光片識別功能的濾片輪
FLIR X6900sc 科研用高速中波紅外熱像儀
技術參數
系統概覽 X6900sc中波紅外熱像儀
探測器類型 FLIR銻化銦(InSb)探測器
波長范圍 3.0–5.0μm或1.5–5.0μm
分辨率 640 x 512
探測器像素間距 25 µm
熱靈敏度/NETD < 20 mK
勢阱容量 11.0 M電子
可操作性 ＞99.8%(標準值＞99.95%)
傳感器制冷 閉合循環旋轉
電子參數
讀出類型 快照
讀出模式 異步積分同時讀出；
異步積分后讀出
同步模式 Genlock，同步輸入，同步輸出
圖像時戳 內部IRIG-B解碼器時鐘TSPI準確時間戳
積分時間 270ns至687s
像素時鐘 355 MHz
幀頻(全窗口) 可編程；0.0015 Hz至1004 Hz
子窗口模式 靈活窗口，可縮放至64×4(以32列，4行遞增)
動態范圍 14位
內置圖像存儲 RAM(易失性)：16 GB，高達26000幀，
全幀SSD(非易失性)：＞4 TB
數據傳輸接口 同步千兆以太網(GigE Vision®)，
Camera link，CoaXPress(CXP)
標準視頻 HDMI, SDI, NTSC, PAL
命令與控件 GigE，USB，RS-232，Camera link，
CXP (通過GigE或CXP支持的GenICam協議)
溫度測量值
標準測溫范圍 -20°C至350°C
可選測溫范圍 最高1,500°C，最高3,000°C
精度 ±2°C或讀數的±2%
光學組件
熱像儀光圈數 f/2.5或f/4.1
可選鏡頭(使用FLIR HDC鏡頭) 3-5 µm：17 mm，25 mm，50 mm，100 mm，200 mm
寬波段(1-5μm)：25 mm，50 mm，100mm
近焦鏡頭/顯微鏡 1倍，4倍(3-5 μm，要求用于f/4.1熱像儀鏡頭)
鏡頭接口 FLIR HDC(4扣環卡栓)
調焦 手動
濾波 濾片輪，標準1英寸濾光片
圖像/視頻顯示
調色板 8位可選擇
自動增益控制 手動、線性、平臺直方圖均衡、ROI、DDE
疊加 可自定義(IRIG-B，日期，積分時間，內部溫度，幀頻，
同步模式，冷卻小時數)
視頻模式 高清：720p/50/59.9 Hz，1080p/25/29.9 Hz
數字變焦 1倍，4倍，4:3
一般參數
工作溫度范圍 -20℃至50℃
儲存溫度范圍 -40℃至80℃
抗沖擊/抗振性 40 g，11 ms ½正弦脈沖/4.3 g RMS 隨機振動，均為3軸
電源 24 VDC（穩態＜50W）
重量（帶手柄，不含鏡頭） 6.35 kg
尺寸(長×寬×高)
(不含鏡頭、手柄)
241 x 165 x 152 mm
安裝 2 x ¼” -20
1 x 3/8” -16
4 x #10/24
側面：3×¼”-20(每側)
