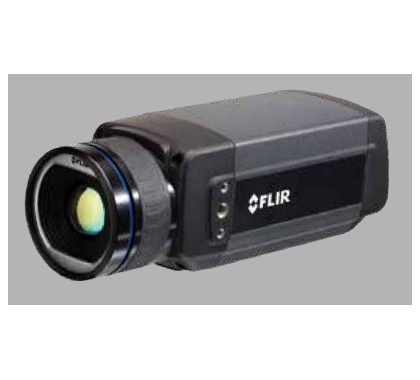

FLIR A315/A615是一款外形設計緊湊、價格經濟的紅外熱像儀系列，可完全由電腦控制。由于FLIR A315/A615符合通用標準，因此可通過第三方機器視覺軟件(如National instruments、Cognex、Matrox、MVtec和Stemmer Imaging)實現即插即用。
FLIR A315/A615紅外熱像儀特點
卓越的圖像質量
FLIR A615配備有一個非制冷式氧化釩(VoX)紅外探測器， 能夠生成640480像素的熱圖像。這可以使熱像更加準確，在較遠距離也可以顯示更多細節。FLIR A615還有一個高速紅外窗口選項。
不要求FLIR A615高圖像質量的用戶則可以選擇生成320240像素熱像的A315。兩種機型均可以清晰顯示50 mk的溫度差。它們配有一個內置的25° 鏡頭，帶電動對焦和自動對焦。鏡頭可選。
符合GIGE VISION™標準
GigE Vision是行業首個采用千兆以太網通信接口的熱像儀接口標準。GigE Vision也是第一個即使在遠距離情況下也能夠利用低成本標準線纜實現快速圖像傳輸的標準。借助GigE Vision，來自不同供應商的硬件和軟件可在GibE接口中實現無縫運行。
支持GENICAM™協議
另一個行業第一。GenICam旨在為各種熱像儀提供通用編程 接口。GenICam協議還可讓第三方軟件與熱像儀結合在一起使用。
16位溫度線性輸出
支持在第三方軟件中通過非接觸方式測量溫度。內置的GibE接口可將16位實時圖像流傳輸至電腦。
環境防護罩(FLIR A315)
可訂購帶環境防護罩的FLIR A315。防護罩可以將FLIR A315的環境規格提高至IP66防護等級，具備防塵防水的作用，同時又不會影響熱像儀的任何功能。防護罩可 用于配備有25º、45º或 90º鏡頭的熱像儀，也可以作為附件單獨訂購。
|
成像和光學參數 |
FLIR A315 |
FLIR A615 |
|
視場角 (FOV) /最短焦距 |
25° × 18.8° / 0.4 m (1.31 英尺) |
15°: 15° × 11° (19° 對角線) / 0.50 m (1.64 英尺) 25°: 25° × 19° (31° 對角線) / 0.25 m (0.82 英尺) 45°: 45° × 34° (55° 對角線) / 0.15 m (0.49 英尺) 7°: 7° × 5.3° (8.7° 對角線) / 2.0 m (6.6 英尺) 80°: 80° × 64.4° (92.8° 對角線) / 65 mm (2.6 in.) |
|
空間分辨率（IFOV） |
1.36 mrad |
15°: 0.41 mrad 25°: 0.68 mrad 45°: 1.23 mrad 7°: 0.19 mrad 80°: 2.62 mrad |
|
焦距 |
18 mm (0.7 in.) |
15°: 41.3 mm (1.63 in.) 25°: 24.6 mm (0.97 in.) 45°: 13.1 mm (0.52 in.) 7°: 88.9 mm (3.5 in.) 80°: 6.5 mm (0.26 in.) |
|
F數 |
1.3 |
1.0 |
|
圖像幀頻 |
60 Hz |
50 Hz (100/200 Hz 帶窗口) |
|
探測器參數 |
||
|
焦平面陣列(FPA)/ 波長范圍 |
非制冷紅外探測器 / 7.5–13 μm |
非制冷紅外探測器 / 7.5–14 μm |
|
紅外分辨率 |
320 × 240 像素 |
640 × 480 像素 |
|
探測器像元間距 |
25 μm |
17 μm |
|
探測器時間常數 |
典型值為 12 ms |
典型值為 8 ms |
|
測量 |
||
|
對象溫度范圍 |
–20 - +120°C (-4 - 248°F) 0 - +350°C (32 - 662°F) |
-40 - +150°C +100 - +650°C +300 - +2000°C |
|
USB |
||
|
USB |
N/A |
控制和圖像 |
|
USB，標準 |
N/A |
USB 2 HS |
|
USB，連接器類型 |
N/A |
USB Mini-B |
|
USB，通信 |
N/A |
基于TCP/IP套接字，FLIR專有 |
|
USB，圖像流 |
N/A |
16位 640 × 480 像素， 25 Hz - 信號線性 - 溫度線性 - 輻射 |
|
USB，協議 |
N/A |
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
|
以太網 |
||
|
以太網，圖像流 |
60 Hz： 16位 320 × 240像素 - 信號線性 - 溫度線性 - 輻射 符合GigE Vision 和 GenICam |
0 Hz：16位 640 × 480 像素 100 Hz：16位 640 × 240 像素 200 Hz：16位 640 × 120 像素 - 信號線性 - 溫度線性 - 輻射 符合GigE Vision 和 GenICam |
|
成像和光學數據 |
|
|
鏡頭識別 |
自動 |
|
熱靈敏度/NETD |
< 0.05°C @ +30°C (86°F) / 50 mK |
|
調焦 |
自動或手動(內置馬達) |
|
測量 |
|
|
精度 |
±2°C或讀數的 ±2% |
|
測量分析 |
|
|
大氣傳遞校正 |
自動，基于距離、大氣溫度及相對濕度的輸入值 |
|
光學器件傳輸校正 |
自動，基于內部傳感器發出的信號 |
|
發射率校正 |
0.01到1.0不等 |
|
反射表觀溫度校正 |
自動，基于反射溫度輸入值 |
|
外部光學器件/視窗校正 |
自動，基于光學器件/視窗的傳輸及溫度輸入值 |
|
測量校正 |
總體目標參數 |
|
以太網 |
|
|
以太網 |
控制和圖像 |
|
以太網，標準 |
IEEE 802.3 |
|
以太網，接口類型 |
RJ-45 |
|
以太網，類型 |
千兆以太網 |
|
以太網，通信 |
基于TCP/IP套接字，FLIR專有和GenICam協議 |
|
以太網，協議 |
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP |
|
數字輸入/輸出 |
|
|
數字輸入 |
2個光隔離, 10–30 VDC |
|
數字輸出，用途 |
輸出至外部設備(經程序設置) |
|
數字輸出 |
2個光隔離，10–30 VDC，最大100 mA |
|
數字 I/O，隔離電壓 |
500 VRMS |
|
數字 I/O，供電電壓 |
12/24 VDC，最大200 mA |
|
數字 I/O，連接器類型 |
6極螺絲端子 |
|
數字輸入，用途 |
圖像標簽(開始/停止/通用)、圖像流控制(流開/關)、輸入外部設備(經程序讀取) |
|
電源系統 |
|
|
外部電源規格 |
12/24 V直流，絕對功率最高 24 W |
|
外部電源，連接器類型 |
2極螺絲端子 |
|
電壓 |
容許范圍為10–30 VDC |
|
環境參數 |
|
|
存放溫度范圍 |
–40°C - +70°C (-40 - 158°F) |
|
濕度（工作及存放） |
IEC 60068-2-30/24 h，95%相對濕度， +25°C - +40°C (77 - 104°F) |
|
EMC |
• EN 61000-6-2:2001（抗干擾） • EN 61000-6-3:2001（抗輻射） • FCC 47 CFR Part 15 B級（抗輻射） |
|
抗震性 |
2 g (IEC 60068-2-6) |
|
物理參數 |
|
|
外殼材料 |
鋁 |
|
交貨范圍 |
|
|
硬質便攜箱或硬紙板箱、帶鏡頭的紅外熱像儀、實用工具CD-ROM、校驗證書、以太網™電纜、USB 數據線(FLIR A615)、電源線、電纜(柔韌銅辮)、電源、紙質入門指南、紙質重要信息指南、用戶文件CD-ROM、延保卡和注冊卡、6極螺絲端子(安裝于熱像儀上) |
|
