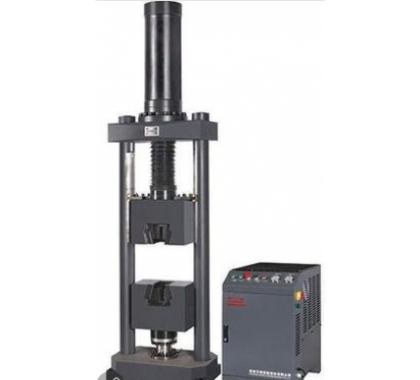

HUT106C/1000KN萬能試驗機設備概述:
此系列微機控制電液伺服試驗機,采用單空間結構形式,驅動油缸上置;主機為全鋼性無間隙結構,拉伸試樣斷裂時,試驗機對地面無沖擊。同時主機具有高抗測拉(壓)能力的優點,針對不同軸的試樣也能正常試驗;試驗空間布置合理,符合人機工程學原理,減小試驗人員勞動強度;試驗機同軸度高,同時試驗時無任何附加阻力作用在測力傳感器上面,試驗結果更加準確;采用抽出式光電編碼器測量位移,精度高,抗沖擊;*模塊化試驗軟件滿足*、國際及行業標準的試驗要求,可擴展實現試驗數據網絡傳輸功能;控制系統全數字DSP控制器,神經元自適應PID算法,力、引伸計(變形)、位移三閉環控制,*多8路模擬信號采集通道,3路數字信號控制通道。
此系列微機控制電液伺服試驗機,采用單空間結構形式,驅動油缸上置;主機為全鋼性無間隙結構,拉伸試樣斷裂時,試驗機對地面無沖擊。同時主機具有高抗測拉(壓)能力的優點,針對不同軸的試樣也能正常試驗;試驗空間布置合理,符合人機工程學原理,減小試驗人員勞動強度;試驗機同軸度高,同時試驗時無任何附加阻力作用在測力傳感器上面,試驗結果更加準確;采用抽出式光電編碼器測量位移,精度高,抗沖擊;*模塊化試驗軟件滿足*、國際及行業標準的試驗要求,可擴展實現試驗數據網絡傳輸功能;控制系統全數字DSP控制器,神經元自適應PID算法,力、引伸計(變形)、位移三閉環控制,*多8路模擬信號采集通道,3路數字信號控制通道。
產品品牌 | 萬測 | 產品型號 | HUT-A |
供貨總量 | 100 | 起訂量 | 1 |
單價 | 電議 | 地區 |
HUT106C/1000KN萬能試驗機技術參數
規格型號 HUT106D
*負荷(kN) 1000
試驗機準確度等級 1級/0.5級
試驗力示值相對誤差 ±1%/±0.5%以內
試驗力測量范圍 1%-100%FS(全程不分檔)
變形(引伸計)測量范圍 1%-*FS
變形示值相對誤差 ±1%/±0.5%以內
變形分辨力 *變形量的1/500000
活塞上升移動*速度(mm/min) 240
活塞下降移動*速度(mm/min) 375
試驗力加載速率范圍 0.02%-2%FS/s
立柱數 4
立柱間有效距離 585x365
拉伸鉗口*間距 700
*壓縮空間 485
圓試樣夾塊的夾持范圍 &pHi;10-Φ55
板試樣夾持厚度 2-40
壓板尺寸 200200
活塞行程 680
主機外形尺寸(長×寬×高,mm) 870×650×3340
油源外形尺寸(長×寬×高,mm) 870×1080×1100
總功率(kW) 8.5KW
重量 4500(主機)+700(油源)
規格型號 HUT106D
*負荷(kN) 1000
試驗機準確度等級 1級/0.5級
試驗力示值相對誤差 ±1%/±0.5%以內
試驗力測量范圍 1%-100%FS(全程不分檔)
變形(引伸計)測量范圍 1%-*FS
變形示值相對誤差 ±1%/±0.5%以內
變形分辨力 *變形量的1/500000
活塞上升移動*速度(mm/min) 240
活塞下降移動*速度(mm/min) 375
試驗力加載速率范圍 0.02%-2%FS/s
立柱數 4
立柱間有效距離 585x365
拉伸鉗口*間距 700
*壓縮空間 485
圓試樣夾塊的夾持范圍 &pHi;10-Φ55
板試樣夾持厚度 2-40
壓板尺寸 200200
活塞行程 680
主機外形尺寸(長×寬×高,mm) 870×650×3340
油源外形尺寸(長×寬×高,mm) 870×1080×1100
總功率(kW) 8.5KW
重量 4500(主機)+700(油源)
