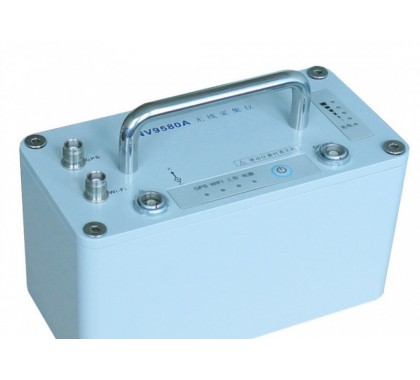

INV9580A智能無線測試儀 （含采集內嵌服務軟件） 概述

    INV9580A無線采集儀是雙通道24位雙核分布式采集儀，采集器與傳感器一體化設計，適用于橋梁振動和模態測試的數據采集。

    INV9580A運用FPGA、DSP、ARM三處理器協同工作，采集儀器具有高性能和多功能的特點。INV9580A內置水平和垂直兩個高精度拾振器，每通道都擁有雙核24位高精度AD采集，測試范圍可達到160dB，具有以太網口和無線WIFI接口，可自由選擇有線或無線方式進行網絡連接，內置嵌入式計算機系統，具有16GB存儲以及大容量電池，無外供電時可脫機獨立自動工作8小時。多臺之間可以同步級聯，支持IEEE1588以太網同步和GPS無線同步。

    INV9580A設計了強大的無線功能，利用無線路由器自動組網，測試方便快捷。采用無線路由器局域網連接方式，一臺計算機可以控制多臺INV9580A進行在線或離線測試工作。INV9580A擁有強大的網頁測試功能，利用電腦、手機、iPad等移動設備連接無線路由器網絡，可實時的對網內的每臺采集儀進行設置、采樣、實時數據瀏覽等操作，讓現場測試工作簡單有趣進行。

    INV9580A采用一體化設計，內置高精度振動傳感器，整體密封結構，所有接插件具有防水設計，非常適合于惡劣的現場工作環境，具有可靠、防雨、防塵、防電磁干擾等特點。

INV9580A智能無線測試儀 （含采集內嵌服務軟件） 主要技術指標

• 通道數：2（水平和垂直振動各一）

• AD精度：雙24位(雙核)

• 高采樣頻率：每通道256Hz

• 頻率示值和分辨率誤差：<0.01%

• 頻譜幅值示值誤差：<1%

• 通道量程范圍： 160dB

• 通道輸入噪聲：<0.005mVrms @±2.5V量程 (典型值0.003mVrms)

• 抗混疊濾波： 256倍過采樣＋數字濾波＋模擬抗混疊濾波器，總衰減陡度超過 -300 dB/oct

• 高精度拾振器檔位： 四檔

  • 1檔：加速度（靈敏度約為：0.3V/m*S2, 量程約為：8m/S2）

  • 2檔：小速度（靈敏度約為：24V*S / m, 量程約為：0.1 m/S）

  • 3檔：中速度（靈敏度約為：2.4V*S /m, 量程約為：1 m/S）

  • 4檔：大速度（靈敏度約為：0.7V*S /m, 量程約為：3.5 m/S）

• 總諧波失真：-70dB

• 通道間串擾：-100dB

• 輸入阻抗：>1MΩ

• 數據接口：以太網（RJ45），WIFI

• 供電：AC220VAC 或 6~28VDC，LEMO兩芯

• 內置電池：8000 mAh，3.7V可充電鋰電池

• 應用軟件：DASP系列軟件

• 質量體系：ISO9001:2008國際質量體系認證

• 操作系統：Windows 98/Me/2000/XP/Vista/7/8

• 技術標準：Q/HDDZS001-2006, JJG834-1993

• 使用環境：GB6587.1-86-Ⅱ

• 尺寸：190 mm(長) *100 mm(寬) *100 mm(高)
