MIC2000氣體報警控制器應用圖示:

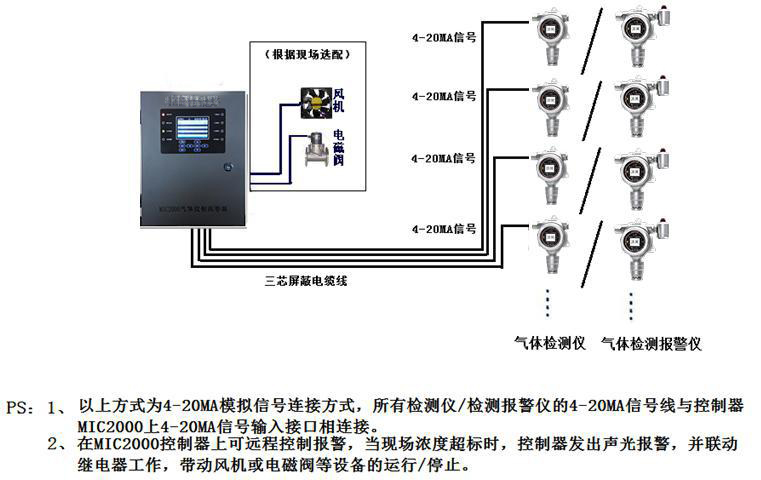

1 、氣體檢測儀/檢測報警儀與控制器連接示意圖(4-20MA信號)

2 、氣體檢測儀/檢測報警儀與控制器連接示意圖(RS485信號)

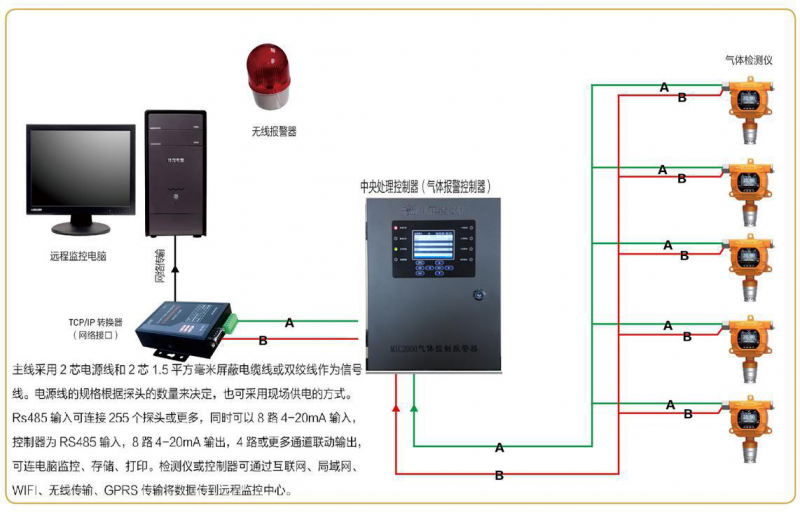

3、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖(4-20MA信號)
4、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖(RS485信號)

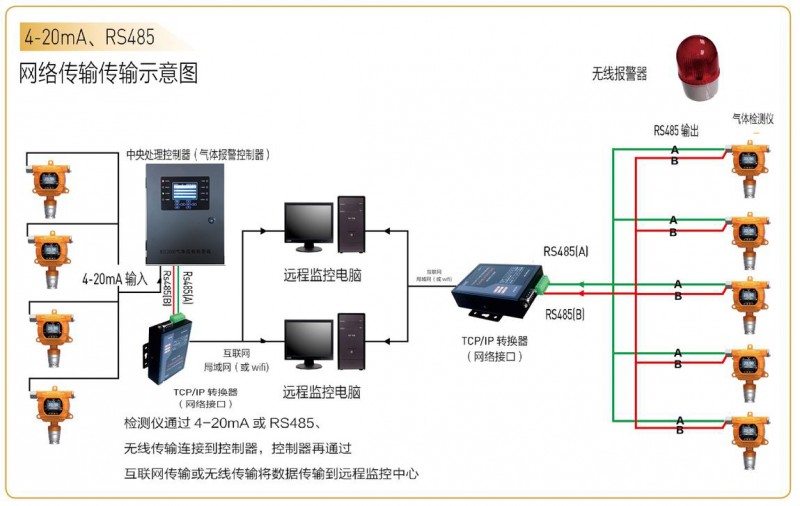

5、氣體檢測儀/檢測報警儀網絡傳輸示意圖(4-20MA/RS485信號)

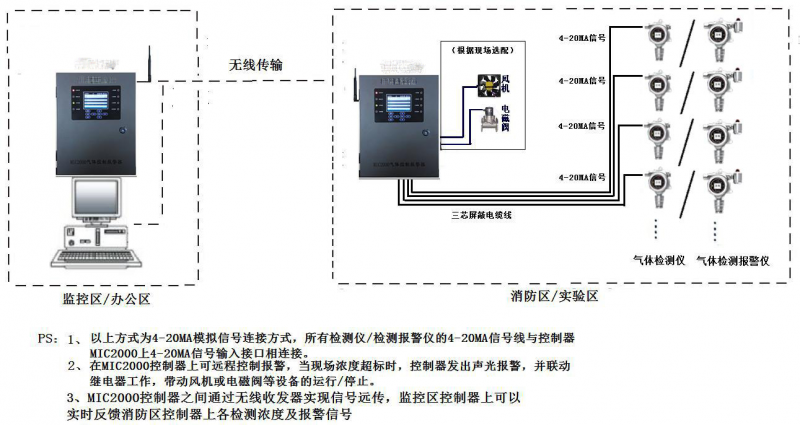

6、氣體檢測儀/檢測報警儀無線傳輸方案示意圖(4-20MA信號)

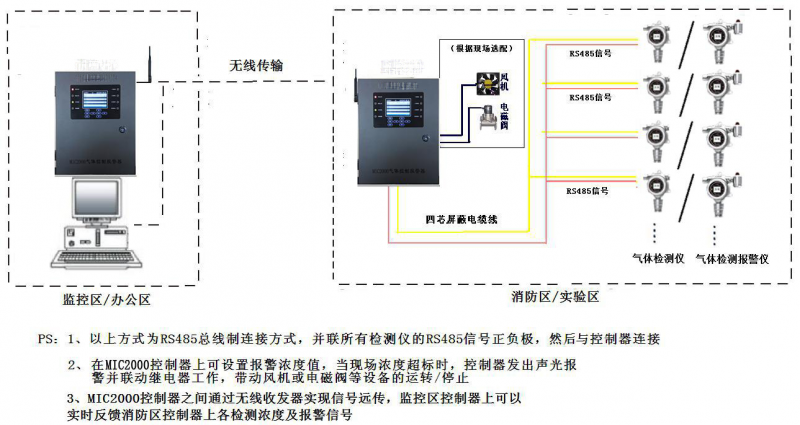

7、氣體檢測儀/檢測報警儀無線傳輸方案示意圖(RS485信號)
