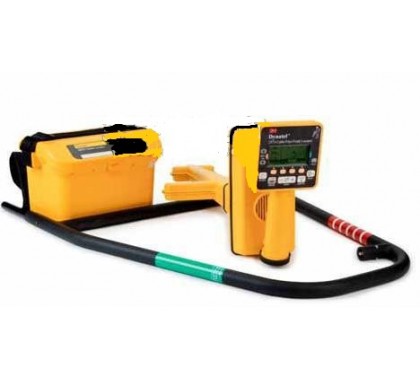

2573-ID 美國3M地下管道和電纜路由探測儀產品簡介
3M Dynatel2500系列產品采用的有源和無源頻率更多、功率更高，并擁有新型的蹤跡查看模式。Dynatel 2500系統列定位器可以識別地下埋藏更深的管道和電纜。定位器內嵌LCD屏幕描繪并顯示地下電纜和管道的位置，使系統更容易識別它們。
2573-ID地下管線探測儀產品共有6個頻率可用于地下電纜和管道的定位：
577Hz、8kHz、33kHz、200kHz、1kHz和82kHz，比上個Dynatel版本多1kHz和82kHz兩個頻率。
2573系列定位器還集成一臺RFID讀寫器，可以定位運行在任何一個頻率（7個頻率中）的無源RFID標識器。而且，定位器可以同時追蹤和運作RFID模塊。
RFID標識器有四種不同形式-近地表、光盤、球形和全范圍-每個標識器都含一個256字節內存的無源RFID芯片，使用戶可以在芯片編入其它數據。標識器檢測距離從地下3英尺（近表面）到8英尺（全距離）不等。舉個例子，球形標識器的讀取距離為5英尺。4英寸寬、高密度的聚乙烯塑料球含一個線圈天線和一個飄浮在水和生物可降解性丙烯乙二醇混合液體里無源RFID芯片。由于RFID標簽會飄浮，它自動調整自己到接收和發送RF信號的最佳位置。
2500系列一個新型的獨特功能是提供“蹤跡查看”模式，系統將信號傳送到一個制圖顯示器，后者簡化了管道或電纜的定位過程，這種新模式使得新產品的靈敏性提高了500％。
2550-ID和2573-ID定位器可檢測所有標準的低頻無源RFID標識器，對3MRFID電子標識器寫入，讀取和鎖定編程信息。舊式定位器要求工人在電纜或其它物體埋入的地表上揮動一根棒，據3MTrackandTraceSolutions業務開發經理CoreyWillson稱。新定位器可以讀取地下更深處標識器發送的信號，接著每個標識器的位置顯示在LCD顯示器上，從而使它們更容易被發現。
Willson稱新系列定位器“超級智能”，因為繪圖模式為管道或電纜提供視頻顯示和坐標，像X光照射地下，而且更加精確。
公司提供兩個主要接口上傳信息。一個是讓工人在直接定位器里存儲信息，返回辦公室后再將信息上傳到PC。另一個結合追蹤和RFID數據及定位器上的GPS接收器的位置數據，接著上傳數據到一個后辦公室后勤系統，如ESRI地理信息系統軟件。
3M Dynatel2500系列管線/故障定位儀對于專業的勘探人員來說在管線定位和故障查找技 術上取得了很大進步，比市場上其它定位儀設計得更精準，更快速且集成化更高。 2500系列定位儀 應用先進的數據處理技術將簡單界面和精準的定位功能結合在一起。 2500系列所有的定位儀都提供 6個有源頻率和最大輸出可達 12W的發射機。即使遇到復雜的現場應用環境，它也能為您提供解決 方案。
作為 3M Dynatel品牌的產品，2500系列可以精確的定位管道、電纜或有源探頭，并給出埋 深數值（可選英尺、英寸或厘米 ）。這一系列輕便、緊湊、平衡的管線定位儀讓您輕松準確地找到您的地下設施。3M Dynatel2550-和iD2573-還iD能定位所有的標準電子標識器，并對 iD型電子 標示器進行讀寫和鎖定信息。所有 2500系列管線和故障定位儀都兼容 GPS/GIS現場繪圖設備，實 時地畫出電子標識和管線設施的地圖。
其它人性化設計還包括可選擇的接收機頻率，音量控制按鍵等。


2573-ID 美國3M地下管道和電纜路由探測儀產品特性
追蹤模式
6個有源頻率（直連情況下）
4個感應頻率（最大功率輸出情況下）
4個頻率同時發射（直連情況下）
輸出阻抗自動匹配
帶高電壓檢測的電阻測量
寬泛的操作溫度范圍
240V交流電保護
標準堿性電池

3M Dynatel2500系列定位儀提供了一項全新的功能追蹤模式。該模式通過一組天線陣列進行 精確的峰值探測，可以繪制出管線位置的示意圖，讓現場探測者充滿信心。

3MDynatel管線/故障定位儀訂貨信息
管接電US通US通用直直34.5耦A(yù)A接車背操
線地子接用12W12W連連英英合字字地載包作
定故標收接發射發射電電寸寸圈架架棒電手
位障識機收機機纜纜耦耦電電源冊
機小大合合纜纜線
夾夾圈圈

2573-C12
2573-U12
2573-ID/C12
2573-ID/U12


產品規格說明

2573-ID 美國3M地下管道和電纜路由探測儀發射機規格

管線定位模式
頻率：2550/2573 577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4頻同發 輸出功率（最大） 12W，使用外部電源，33kHz降至 10W，以上頻率為 1W 感應頻率
2550/25738kHz，33kHz，82kHz，200kHz

外皮接地故障定位模式（僅適用于 2573）
故障定位頻率10/20Hz---接地故障
故障定位模式下追蹤頻率577，33kHz
識別模式（僅適用于 2573）
2550/2573577， 200kHz
歐姆表模式
范圍010兆歐
音調變化長鳴，脈沖，無聲
直連輸出
輸出電壓（最大）70Vrms
輸出電流（最大）0.75Arms
輸出保護240Vrms
物理特性
重量（含電池）2.公4斤
電源
電池數量和型號6節 2號堿性電池
使用時間40小時（正常輸出）
10小時（高輸出）
外部直流電源918VDC


2573-ID 美國3M地下管道和電纜路由探測儀接收機規格

管線定位模式
定位模式選擇方向峰值，羅盤反峰值，特殊峰值，追蹤模式
有源頻率
2550/2573577Hz，1kHz，8kHz，33kHz，82kHz，200kHz，4頻同發
無源頻率31.kHz5（CATV），15kHz30kHz（LF）
電力頻率50/60,50L/60L,50H/60H,100/120(CPS)
輔助頻率512，560，640
用戶自定義頻率0999Hz
深度探測+/2％+/--5cm(0-1米.)5，+/-6％+/-(15cm.5米-)3，+/-10％+/(3-5cm-4米.)5
深度范圍0914cm
電子標示器探深精度+/15％+/--5cm
拾音模式同頻
外皮接地故障定位模式（僅適用于 2573）8kHz，33kHz，82kHz，200kHz
物理特性
重量（含電池）1.82公.斤3
電源
電池數量和型號8節 5號堿性電池
使用時間30小時

2573-ID 美國3M地下管道和電纜路由探測儀應用環境
防護等級IP54
操作溫度-2050
存儲溫度-2070
安全標準FCC-CFR47(Part15)
