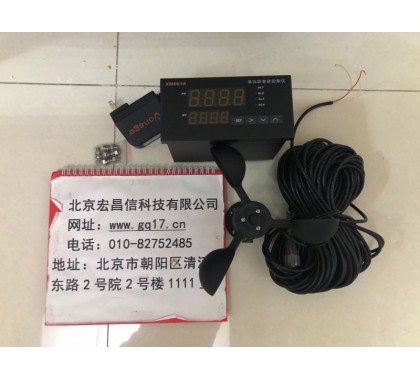

FC-XMD618風速儀由風速傳感器、主機、傳輸電纜等附屬裝置構成。
1、測風傳感器
風速傳感器的風杯由高耐候性、高強度、防腐蝕和防水金屬制造,傳感器殼體使用鋁鎂合金成形,內部電路均經過噴涂三防漆處理,整個傳感器具有很好的耐惡劣環境的適應性。
風速傳感器輸出為頻率信號、4~20mA電流信號、0~5V或1~5V電壓信號。
FC-XMD618風速儀2、主機
風速儀主機由信號處理電路、單片機電路、數碼管顯示器、報警控制電路組成, 機箱采用 ABS工程塑料殼體,箱內配有高可靠供電電源,具有極可靠的抗電磁干擾能力,高低電壓保護能力,能保證主機在-20℃~60℃,濕度10%─95%范圍內均能正常工作。
3、自動報警電路
當風速超過預警風速時,會聲音自動報警,提示工作人員注意。
FC-XMD618風速儀三、現場安裝調試及使用
1、安裝說明:
測風傳感器的安裝:
a、 風速傳感器應安裝在相距 500-600mm水平面距地面或船甲板高度的支架上。
b、 傳感器下方安裝法蘭直徑Ф65mm,四個安裝孔為Ф6mm,安裝使用法蘭固定安裝,安裝尺寸如下:
FC-XMD618風速儀2、使用說明:
在正常工作時:窗口風速顯示當前實時的風速;按風速和風力鍵切換后顯示的是風力等級;
在設置運行時:窗口顯示的是風速報警值
當達到預設的預警風級時開始閃爍并發出報警聲音;
FC-XMD618風速儀3、設置報警:
• 正常使用時,按設置鍵不放再按增加鍵就可以改變風速的報警值,設定完后自動回到測試顯示界面。
FC-XMD618風速儀附表:
等 級 |
風速(米/秒) |
陸 面 地 面 物象征 |
0 |
0.0~0.2 |
靜,煙直上 |
1 |
0.3~1.5 |
煙能表示風向,但風向標不能轉動 |
2 |
1.6~3.3 |
人面感覺有風,樹葉微動,風向標能轉動 |
3 |
3.4~5.4 |
樹葉及樹枝搖動不息,旌旗展開 |
4 |
5.5~7.9 |
能吹起地面灰塵和紙張,樹的小枝搖動 |
5 |
8.0~10.7 |
有葉的小樹搖擺,內陸的水面有小波 |
6 |
10.8~13.8 |
大樹枝搖動,電線呼呼有聲,舉傘困難 |
7 |
13.9~17.1 |
全樹搖動大樹枝彎下來,迎風步行感到費勁 |
8 |
17.2~20.7 |
可以折毀小樹枝,人迎風前行感覺阻力很大 |
9 |
20.8~24.4 |
煙囪及屋頂受到損壞,小屋易遭到破壞 |
10 |
24.5~28.4 |
可把樹木刮倒或建筑物損壞較重 |
11 |
28.5~32.6 |
陸上少見,見時有重大毀損 |
12 |
32.7~36.9 |
很少見,其摧毀力較大 |
