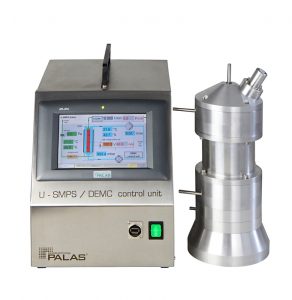

圖1:DEMC 2000 X
>Palas® DEMC提供兩種版本。具有長分類柱(型號2000)的版本能夠分類尺寸范圍8-1400 nm的顆粒。已經集成軟X射線源作為中和器(見圖1)。代替放 射性中和(例如使用Kr-85)的優點是在運輸過程中無需遵循以下要求。
>DEMC尺寸分類器(符合ISO 15900的規定)根據氣溶膠顆粒電遷移率選擇氣溶膠顆粒并將其引導至出口。此外,它還經常被稱為DMA。
>Palas® DEMC可普遍連接到其他制造商的CPC和氣溶膠靜電計。已經支持多個計 數器(請參見圖4)。我們還將根據要求將您的計數器集成到軟件中。
>與多分散顆粒源*結合使用時,DEMC用于獲得一定尺寸納米顆粒的極窄(單分散)粒徑分布。DEMC的準確尺寸測定和可靠性能非常重要,尤其是對于校準設置。通過直接在觸摸屏上輸入尺寸(以nm為單位)或使用箭頭按鈕來增大或減小尺寸,可以調整尺寸大小。
>如果將DEMC用作SMPS系統的組件,它可以連續且快速地掃描氣溶膠粒徑分布。根據用戶設置,每十個通道或最 多64個尺寸通道可在短短30秒內執行掃描。
>用戶使用圖形用戶界面控制DEMC,該圖形用戶界面提供測量值的線性和對數顯示以及 集成數據記錄器的數據管理功能。軟件提供 復雜的數據評估(廣泛的統計和平均)和導出功能。
DEMC通常作為獨立設備運行,但也可以使用各種接口(USB、LAN、WLAN、RS-232 / 485)連接到計算機或網絡。
*有關Palas®氣溶膠發生器的其他信息可在產品數據表中找到,例如DNP 2000、RBG 1000 或AGF 2.0。
功能
圖2:DEMC的工作原理
圖2列出了DEMC的工作原理。氣溶膠在進入DEMC柱之前先進行調節。干燥器(例如硅膠、Nafion)除去顆粒中的水分。使用雙極中和器(XRC 370)以確保測定氣溶膠電荷分布。為了去除大于分類器尺寸范圍的顆粒,需要在DEMC的入口處使用撞擊器。
>然后,氣溶膠通過入口導入DEMC柱。沿外部電極的氣溶膠流在此與鞘氣流仔細合并。重要的是在此處避免任何湍流,以確保層流。電極的表面在光滑度和尺寸公差方面必須具有極高的質量。鞘氣是干燥、無顆粒的載氣(通常是空氣),其體積大于連續在閉環中循環的氣溶膠體積。鞘氣與樣品空氣的體積比定義傳遞函數,從而定義尺寸分類器的分辨率。
>通過施加電壓,在內外電極之間會產生一個徑向對稱的電場。內電極在末端帶有小縫隙,帶正電。通過平衡每個粒子上的電力及其在電場中的空氣動力學阻力,帶負電的粒子被轉移到正電極。具有適當電遷移率的粒子穿過縫隙并離開DEMC。這些具有相同電遷移率的分類顆粒隨后可用于下游。

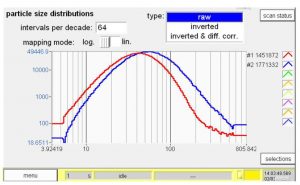

>圖3:Palas® DNP 3000粒子發生器所產生的氣溶膠粒徑分布
>如果DEMC被用作SMPS系統的組件,那么電壓(從而電場)將會連續變化,并且具有不同遷移率的顆粒將會離開DECMC。這些顆粒通過納米顆粒計數器,例如凝結粒子計數器(如Palas® UF-CPC)或氣溶膠靜電計(例如Palas® Charme®)連續計數。經過了測試和優化的Palas®軟件結合了數據(電壓、顆粒數等),以便獲取粒徑分布,如圖3所示。
用戶界面和軟件

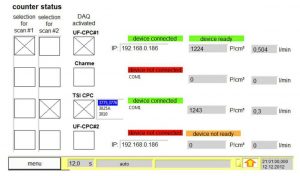

圖4:DEMC計數器選擇屏幕截圖
基于持續的客戶反饋,我們設計了良好的用戶界面和軟件,以實現直觀的操作、實時控制并測量數據和參數。
此外,該軟件提供了具有集成數據記錄器、復雜導出功能和網絡支持的數據管理。可使用多種可用方法顯示和評估測量數據。
DEMC軟件和固件支持其他制造商使用納米計數器。圖4列出了一個示例。
尺寸通道 | 最高256(128 /衰減) |
用戶界面 | 觸摸屏,800•480像素,7英寸 (17.78 厘米) |
數據記錄儀存儲空間 | 4 GB |
軟件 | PD分析 |
分類范圍(粒度) | 8 – 1,489 nm |
調整范圍(電壓) | 1 – 10,000 V |
體積流量(鞘空氣) | 2.5 – 14 升/分鐘 |
沖擊器 | 3種不同截面的噴嘴 |
安裝條件 | +5 – +40°C(控制單元) |
中和劑 | XRC 370 |
