德國palas模塊化過濾介質測試臺MFP 3000
-
圖1: MFP 3000
-
>在開發和質量控制實際應用中,Palas?的MFP過濾器測試臺已經在世界各地經過多次驗證。
>MFP過濾器測試臺是用于扁平過濾器介質和小微型過濾器的模塊化過濾器測試系統。
>這些測試臺使您能夠確定:
- ■無粉塵涂層介質上的壓力損失曲線
- ■餾分分離效率
- ■負荷施加過程中的負荷分離效率
- ■重量分離效率
>這一切可在短的時間內完成–可靠且具有成本效益。
>MFP 3000在抽吸模式下運行。即使在高流入速度下,也確保特別均勻的粉餅形成。
>借助光散射光譜儀Promo? 3000,可以確保清晰可靠地確定氣溶膠濃度和粒徑,從而確保明確地測定餾分分離效率。此外,將welas? digital 3000或Promo? 3000配有兩個傳感器,接近并發的顆粒測量具有以下優點:
- ■ 全自動測量餾分分離效率
- ■ 測試系統可用于非常高和非常低的氣溶膠濃度。
>測試序列的高度自動化設置與明確定義的各個組件以及濾波器測試軟件FTControl的可單獨調整序列程序相結合,共同提供高度可靠的測量結果。
-
>我們的質量細節

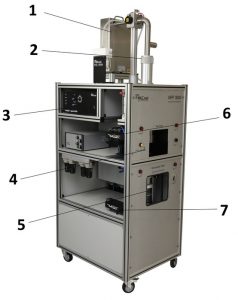

圖2:MFP 3000
-
- ■1.氣溶膠來源多樣性,這要歸功于對粉塵、KCl/NaCl、DEHS等使用不同的分散劑;可以縮短測量時間,例如通過增加粉塵濃度。
- ■2.電暈放電(可選):針對不同質量流量的可調離子流。混合空氣流入速度從0.05到1米/秒可調。可選:瞬時流入。
- ■3.光散射光譜儀Promo? 3000,用于高達5000 mg / m3(SAE Fine)的高濃度和低濃度準確顆粒測量,用于確定初始餾分分離效率。
- ■4.移動式氣動過濾器支架,用于快速拆卸和裝載測試裝置。
- ■5.重量過濾器支架,可快速方便地評估重量分離效率。
- ■6.原料氣傳感器
- ■7.清潔氣體傳感器
>自動化
>MFP 3000集成有質量流量控制器,可用于控制體積流量。由FTControl過濾器測試軟件自動監測和控制體積流量。集成傳感器的數據,例如過濾器體積流量、溫度、相對濕度和壓差,也會在過濾器測試期間自動記錄。
德國palas模塊化過濾介質測試臺MFP 3000:應用領域
- ■用于過濾介質和小型過濾器元件
- ■產品開發/生產監控。
- ■根據ISO 5011進行測試(發動機空氣濾清器)
- ■根據ISO 16890進行測試(室內空氣過濾器)
- ■各種版本的其他標準
- ■全自動測量分數效率、壓降曲線、容塵量和重力分離效率
- ■根據ISO 11155-1 / DIN 71460-1進行測試(機艙空氣過濾器)
- ■由于系統分布量大,可以在全球范圍內比較結果
-
>餾分分離效率測量
圖3:示例:餾分分離效率比較
>全自動測量餾分分離效率
>借助Promo?系統清楚地展示0.2至40 μm整個測量范圍內的過濾介質分離效率
>高的測量重現性和可重復性突出顯示分離效率的微小差異
>優化的氣溶膠應用,每次分離效率測量的測量時間短,約為2分鐘
>分離效率曲線的簡單比較,也可以計算平均值
>采樣和布局
>垂直布局允許甚至大顆粒(限值40 μm)進入過濾介質。在原始氣體和清潔氣體方面,為原始氣體和清潔氣體傳感器提供等速采樣探頭。
-
>負荷/保持時間測量并記錄壓力損失曲線
圖4:示例:保持時間測量
- ■灰塵施加過程中餾分分離效率測量性能;可以預先選擇壓力損失或測量時間,作為測量中止標準
- ■與壓力損失或時間有關的預設負荷施加步驟
- ■ 重量分離效率測定
- ■ 以圖表和表格形式確定和顯示壓力損失曲線和保留曲線。在80%和95%分離效率下的粒徑顯示提供更多信息。
- ■ 不同加料步驟中餾分分離效率的比較
- ■縮短測量時間,例如通過增加氣溶膠濃度。
德國palas模塊化過濾介質測試臺MFP 3000:優點
- ■幾乎同時測量原始氣體和清潔氣體中的顆粒
- ■粒度測量范圍為0.2 – 40 μm
- ■濃度可達 = 10^6顆粒/立方厘米(不稀釋)
- ■ 全球范圍內可比較的測量結果
- ■ 廣泛分布的測量系統
- ■ 測試方法的高重復性
- ■ 易于使用不同的測試氣霧劑,例如SAE粗粉、NaCl/KCl、DEHS
- ■原始氣體濃度可達> 1000 mg / m^3(ISO Fine)或> 5000 mg / m3(ISO Coarse),可測量餾分分離效率以進行負荷測試
- ■ 靈活的過濾器測試軟件FTControl
- ■低維護
- ■壓力損失測量、餾分分離效率測量和負荷測量程序
- ■ 易于操作,即使未經培訓的人員也可以快速使用設備
- ■ 設置時間短
- ■可由客戶自主執行清潔和校準
- ■ 輕松使用測量技術組件-即使在其他應用中
- ■移動設置,易于在腳輪上移動
- ■ 運行可靠
- ■在交付前驗收測試期間以及交付時驗證單個組件和整個系統的功能
- ■本設備將減少您的運營成本
德國palas模塊化過濾介質測試臺MFP 3000:規格參數
測量范圍(尺寸) |
0.2 – 40 μm |
體積流量 |
1 – 35立方米/小時(抽吸模式) |
外型尺寸 |
680?2,500?1,550毫米(寬?高?深) |
流入速度 |
5 – 100厘米/秒(其他可根據要求提供) |
壓差測量 |
0 – 5,000 Pa |
介質測試區 |
100平方厘米 |
氣溶膠 |
灰塵(例如SAE灰塵),鹽(例如NaCl,KCl),液體氣溶膠(例如DEHS) |
氣溶膠濃度 |
無額外稀釋的SAE細顆粒可達到1,000毫克/立方米(ISO A2 細顆粒) |
壓縮空氣供應 |
6 – 8 bar |
