德國palas 納米粒子測量系統urange 2000

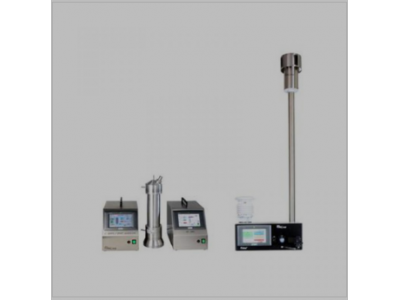

>palas U-RANGE結合兩個系統，可連續測量8 nm至40μm尺寸的氣載顆粒。

>U-SMPS是用于極其精確地測量納米粒度分布的標準系統。根據分類器（DEMC）的電遷移率選擇氣溶膠顆粒，然后通過冷凝顆粒計數器（UF-CPC）進行計數。 Wiedensohler教授（德國IfT萊比錫）開發了Palas?的算法，用于對測量數據進行反演以產生U-SMPS粒度分布。

>Fidas?200是用于環境空氣質量測量的細粉塵測量系統，適合用于監管目的。它使用成熟的單粒子光散射測量技術，并配備輸出穩定、壽命長的LED光源。

>除了測量300 nm至40μm尺寸范圍內的粒度分布外，它還能連續并同時測定以下PM組分：PM1，PM2.5，PM4，PM10和TSP（PMtot）。

>Fidas?200還配備一個過濾器支架，用于插入絕對過濾器（直徑47或50毫米）。舉例來說，這能夠?qū)馊苣z的成分進行隨后的化學分析。

>用戶可以使用觸摸屏上的圖形用戶界面來操作U-RANGE。 DEMC分類器中的電壓連續變化，從而導致每個大小通道的計數統計通量更高。另外，它可以實現每十個一組最多64個尺寸通道的高尺寸分辨率。集成的數據記錄器允許在設備上線性和對數顯示測量值。

>隨附的評估軟件提供各種數據評估（各種統計和平均值）以及導出功能。

>palas U-RANGE通常作為獨立設備運行，但也可以使用各種接口（USB，LAN，WLAN，RS-232 / 485）連接到計算機或網絡。

>在涉及 U-RANGEE的應用中，準確的尺寸確定和可靠的性能至關重要。所有組件都通過嚴格的質量保證測試，并在內部組裝。

>U-RANGE測量結果是U‐SMPS和Fidas?的結果組合，可以在觸摸屏上完全顯示和分析。最多可以比較8個測量值（圖1）。

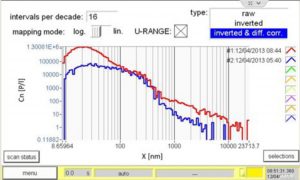

>圖1：U-RANGE觸摸屏上的測量數據圖形顯示為藍色：開始工作之前生產設施內的室內空氣濃度；紅色：開始工作后在同一地點進行測量。

圖2：U-SMPS的工作原理

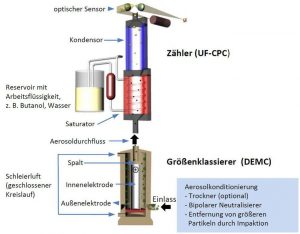

>U-SMPS的工作原理（圖2）：氣溶膠在進入粒度分類器（DEMC柱）之前經過調節（例如干燥、中和）。然后，氣溶膠通過入口導入DEMC色譜柱。沿著外部電極的氣溶膠流在此與護套氣流仔細合并。鞘空氣是干燥、無顆粒的載氣（通常是空氣），其體積大于連續在閉環中循環的氣溶膠體積。鞘空氣與樣品空氣的體積比決定尺寸分類器的分離能力。

Fidas?細粉塵測量系統的工作原理（圖3）：

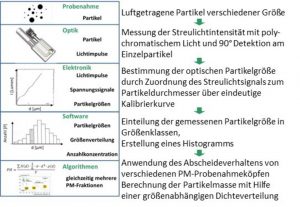

圖3：Fidas?的工作原理

>通過施加電壓在內和外電極之間產生徑向?qū)ΨQ的電場。內電極在末端帶有小縫隙，帶正電。通過平衡每個粒子上的電場力及其在電場中的空氣動力學阻力，帶負電的粒子被轉移到正電極。

>在工作中，電壓和電場連續變化。具有適當電遷移率的顆粒穿過狹縫，由冷凝顆粒計數器（UF-CPC）進行計數。

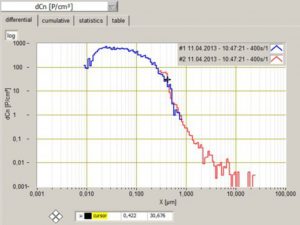

圖4：PDAnalyze評估軟件測量室內空氣濃度并顯示濃度數值。藍色：來自U-SMPS的數據，紅色：來自Fidas?的數據

用戶界面和軟件

>基于持續的客戶反饋，用戶界面和軟件的設計旨在實現直觀的操作、實時控制以及測量數據和參數的顯示。系統配備集成的數據記錄器，并支持網絡功能。

>隨附的PDAnalyze評估軟件提供完善的分析和導出功能。可以使用許多可用選項來顯示和評估測量數據。這些功能可以分別顯示和評估U-SMPS和Fidas?系統中的數據（圖4）。

德國palas 納米粒子測量系統urange 2000:規格參數

接口	USB，以太網，Wi-Fi，RS-232 / 485
尺寸通道	最高120（32 /衰減）
時間分辨率	3分鐘
體積流量	4.8升/分鐘
用戶界面	觸摸屏，800?480像素，7英寸
電源	115/230 V，50/60赫茲
外型尺寸	9英寸或18.5?45?32厘米（高?寬?深，F(xiàn)idas?），33?38?24厘米（高?寬?深，UF-CPC），15?57厘米（?底座?高，U- SMPS柱），33?38?24厘米（高?寬?深，U-SMPS控制單元）
重量	約9.3千克（Fidas?，U-SMPS色譜柱） 12.9公斤（U-SMPS控制單元） 10公斤（U-SMPS UF-CPC）
數據記錄儀存儲	4 GB
軟件	PD分析
體積流量（鞘空氣）	2.5 – 10升/分鐘
工作液體	丁醇，異丙醇，水或其他（UF-CPC）
粒徑范圍	8 – 40,000 nm
