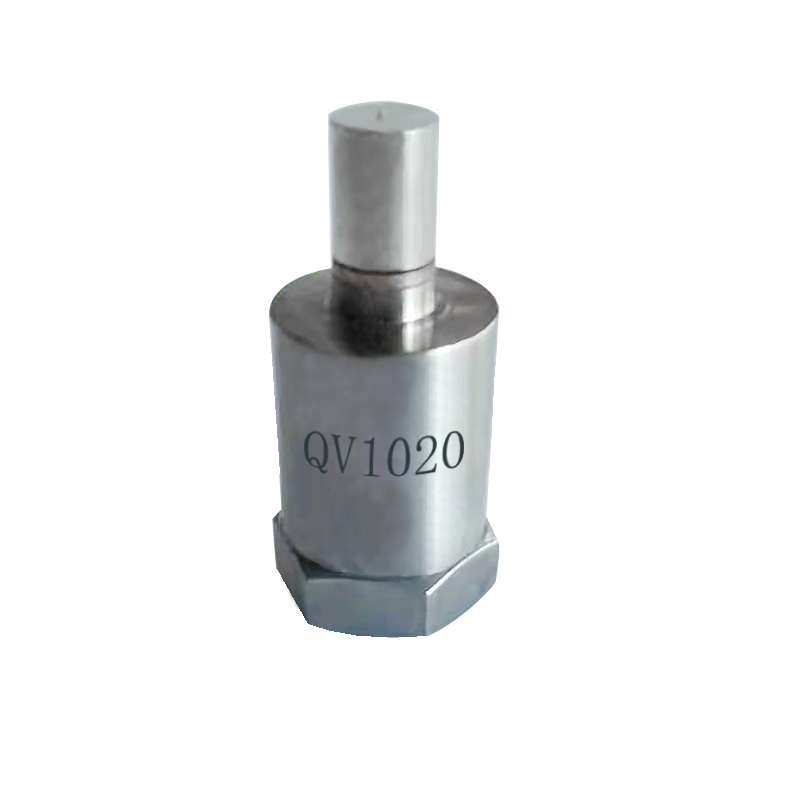

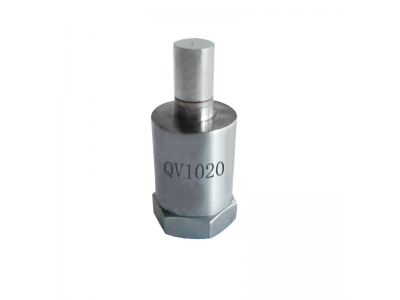

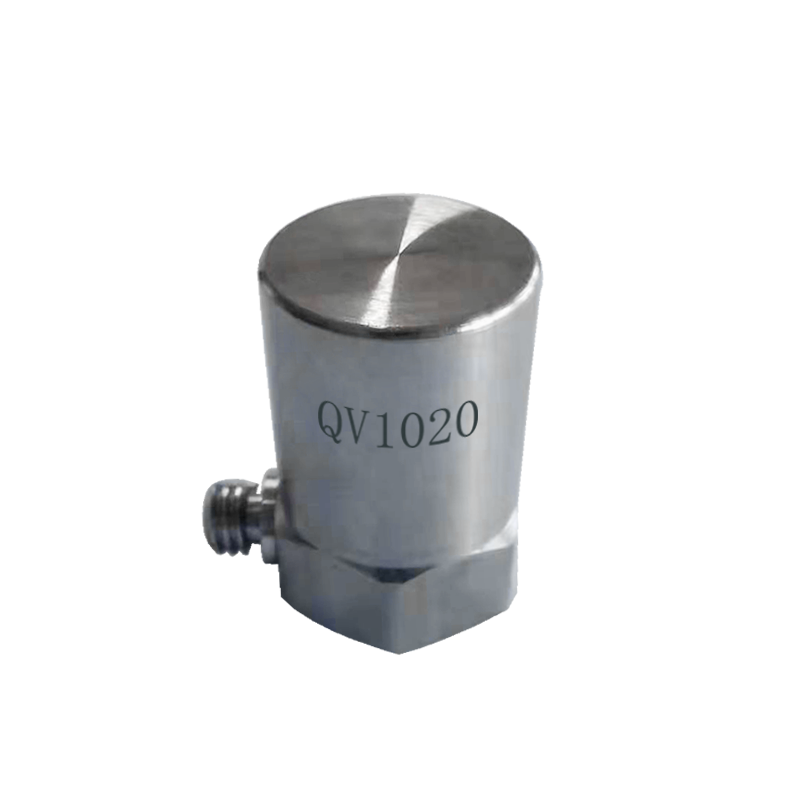

IEPE型振動傳感器 QV1020

QV系列的加速度計屬于IEPE型振動傳感器，是專門為高鐵、汽車、航空、航天、能源等領域的NVH測試所開發研制的振動傳感器，適合于多通道NVH測試，整車模態實驗等。因其頻響寬、動態范圍大、可靠性高、使用方便，可以與市場上通用的各大廠商數據采集器兼容使用。

● 土木工程一般是低頻振動，加速度傳感器頻率響應范圍可選擇 0.2Hz～1kHz。

● 機械設備一般是中頻段，可根據設備轉速、設備剛度等因素綜合估算振動頻率，選擇0.5Hz～5kHz 的加速度傳感器。

IEPE型振動傳感器 QV1020 技術參數

型號	IEPE型振動傳感器 QV1020
類型	單軸
量程 g	±20
靈敏度 mV/g	250
頻響范圍 Hz	0.2~20000
諧振頻率 KHz	30
外形尺寸 mm	六方13.5高21/六方13.5高28.5
輸出方式	M5
重量 g	31
用途特征	通用測振 L5 側端&頂端
應用場景/適用行業	科研實驗，通用測試
最大橫向靈敏度	≤5%
工作溫度范圍 °C	-40~+120
工作電壓 V	+12~+24（IEPE）
殼體材料	不銹鋼

IEPE型振動傳感器 QV系列技術參數

型號	類型	量程 g	靈敏度 mV/g	頻響范圍 Hz	諧振頻率 KHz	外形尺寸 mm	輸出方式	重量 g
QT1002	單軸	±2	500	0~400	15	正方28*28高10	M5	22
QV1004	單軸	±4	1200	0.1~1000	12	六方34高53	M8	100
QV1005	單軸	±5	1000	0.2~15000	25	六方17高26/六方17高33	M5	34
QV1010	單軸	±10	500	0.2~15000	27	六方16高24.5/六方16高31	M5	31
QV1010-2	單軸	±10	500	0.2~8000	27	八方23高45	M5	75
QV1010-3	單軸	±10	500	0.2~10000	3	六方23高56	5/8-24 UNEF	95
QV1020	單軸	±20	250	0.2~20000	30	六方13.5高21/六方13.5高28.5	M5	31
QV1025	單軸	±25	200	0.2~20000	30	六方13.5高21/六方13.5高28.5	M5	18
QV1050	單軸	±50	100	0.5~12000	30	六方17高36	TNC	31
QV1050-2	單軸	±50	100	0.2~20000	35	六方13.5高21/六方13.5高28.5	M5	18
QV1050-3	單軸	±50	100	0.2~10000	15	六方23高56	5/8-24 UNEF	90
QV1050-4	單軸	±50	100	0.2~8000	30	八方23高45	M5	75
QV1080	單軸	±80	100	0.2~10000	13	六方23高56	5/8-24 UNEF	90
QV1100	單軸	±100	50	0.2~20000	35	六方13.5高21/六方13.5高28.5	M5	18
QV1100-2	單軸	±100	50	0.2~10000	30	六方17高36	M5	31
QV1100-3	單軸	±100	50	0.2~8000	25	六方17高39	M5	32
QV1100-4	單軸	±100	50	0.2~8000	30	八方23高45	M5	75
QV1100-5	單軸	±100	50	0.2~10000	12	六方23高56	5/8-24 UNEF	90
QV1125	單軸	±125	40	0.5~12000	25	六方17高39	TNC	32
QV1500	單軸	±500	10	0.2~15000	30	六方13.5高21/六方13.5高28.5	M5	12
QV11000	單軸	1000	5	0.2~15000	30	六方13.5高21/六方13.5高28.5	M5	12

型號	用途特征	應用場景/適用行業	最大橫向靈敏度	工作溫度范圍 °C	工作電壓 V	殼體材料
QT1002	壓阻低頻鋁	土木工程	≤5%	-40~+120	+12~+24（IEPE）	鋁合金
QV1004	直接出線	土木工程，輪船行業	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1005	通用測振 L5側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1010	通用測振 L5側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1010-2	工業測振 TNC頂端磁坐一體	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1010-3	磁電雙屏蔽隔離絕緣	抗電磁干擾的各類實驗	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1020	通用測振 L5 側端&頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1025	通用測振 L5 側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1050	工業測振 TNC頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1050-2	通用測振 L5 側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1050-3	磁電雙屏蔽隔離絕緣	抗電磁干擾的各類實驗	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1050-4	工業測振 TNC頂端磁坐一體	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1080	磁電雙屏蔽隔離絕緣	抗電磁干擾的各類實驗	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1100	通用測振 L5 側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1100-2	工業測振 TNC頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1100-3	工業測振 TNC頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1100-4	工業測振 TNC頂端磁坐一體	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1100-5	磁電雙屏蔽隔離絕緣	抗電磁干擾的各類實驗	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1125	工業測振 TNC絕緣	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV1500	通用測振 L5 側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
QV11000	通用測振 L5 側端/頂端	科研實驗，通用測試	≤5%	-40~+120	+12~+24（IEPE）	不銹鋼
