我們從十五年前就開始開發濕度傳感器，此后不斷改進。從一開始，我們的工作重心就集中在兩個方面：測量精度和穩定性。通過使用一種對濕度敏感的聚合物作為兩個冷凝器電極之間的電介質，使得各層能彼此完美地靠在一起。尤其是在頂部電極上，該電極必須完成兩種看似彼此矛盾的任務：它必須能讓送到聚合物電介質的水蒸氣穿過，但同時必須具有防泄漏功能，光滑并且能夠阻抗冷凝液、油和灰塵顆粒，從而保護傳感器。經過大量研究開發的德圖濕度傳感器完美地實現了上述組合功能。借助其設計方案以及德圖的超穩定生產和調校功能，可以保證將測量精度控制在±2% RH范圍內，甚至是±1% RH范圍內。另外，該濕度傳感器還具有長期穩定性。這在實驗室間的檢測中得到了證明，在該檢測過程中，曾將德圖濕度傳感器送到多個國際校準試驗（PTB、NIST等），都沒有超過±1%RH限值，并且不需要重新調校。
testo 6621 溫度和濕度變送器
|
testo 6651 溫濕度變送器
|
testo 6681 工業溫濕度變送器
|
| 空調技術： 在室內或空調管道中的應用 |
氣候技術和工業： 環境監測，無塵室 |
工業： 環境監測，無塵室，干燥過程，高濕度， 微量濕度，在過氧化氫等環境中的濕度 |
| testo 6621 | testo 6651 | testo 6681 | ||
| 測量范圍 | 濕度 | 0 ~ 100 %RH (無高濕度過程) |
0 ~ 100 %RH (無高濕度過程) |
0 ~ 100 %RH |
| 溫度 (與探頭 相關) |
導管：-20 ~ +70 °C (-4 ~ +158 °F) |
-20 ~ +120 °C (-4 ~ 248 °F) |
-40 ~ +180 °C (-40 ~ 356 °F) |
|
| 精度在 +25 °C (+77 °F) |
濕度 | ±2.0 %RH (0 ~ 90 %RH) ±4 %RH (90 ~ 100 %RH) |
±(1.7 + 0.007* mv) %RH (0 ~ 90 %RH) ±(1.9 + 0.007* mv) %RH (90 ~ 100 %RH) |
達到 ±(1.0 + 0.007* mv) %RH (0 ~ 90 %RH) ±(1.4 + 0.007* mv) (90 ~ 100 %RH),與探頭有關 |
| 溫度 | ±0.5 °C / 0.9 °F | Pt1000 A類*** ±0.2 °C / 0.38 °F* |
Pt1000 AA類 ±0.15 °C / 0.27 °F* |
|
| 參數 | °C, °F, %RH | °C / °F, %RH, °Ctd / °Ftd | °C, °F, %RH, °Ctd, °Ftd, g/m3 , gr/ft3, g/kg, gr/lb, enthalpy, °Ctw, °Ftw, inch H2O, ppmv, % Vol 針對H2O2 應用: °Ctm / °Ftm |
|
| 信號輸出 | 4 ~ 20 mA, 2-線 0 ~ 1 V, 4-線 0 ~ 5/10 V, 4-線 |
4 ~ 20 mA, 2-線 0/4 ~ 20 mA, 4-線 0 ~ 1/5/10 V, 4-線 |
4 ~ 20 mA, 2-線 (不適用于 6614/6615) 0/4 ~ 20 mA, 4-線 0 ~ 1/5/10 V, 4-線 |
|
| 安裝方式 | 墻壁或管道安裝 | 墻壁安裝式探頭testo 6601 管道安裝式探頭testo 6602/6603 連線安裝式探頭testo 6604/6605 |
墻壁安裝式探頭testo 6611 管道安裝式探頭testo 6612 連線安裝式探頭 testo 6613/6614/6615/6617 |
|
| 最大連線長度 | – | 10 m | 10 m | |
| 機殼 | ABS和鍍鎳ABS | ABS，塑料，IP65 | 金屬，IP65 | |
| 接口 | 數字(用于2PA軟件 或 testo 400/650) |
數字信號 (用于2PA軟件或 testo400/650)，以太網 (可選中間層) |
數字德圖 (參見testo 6651)， Profibus (可選中間層)，以太網 (可選中間層) |
|
| 特殊功能 | P2A軟件外部接口，可調整 | 4個繼電器 (可選)， 預警系統 (通過顯示器或 繼電器綜合警報) |
特殊型探頭，用于： - 溫度范圍可達+180 °C (+324 °F) - 微量濕度testo 6615 - 高濕度testo 6614 - 自動診斷型testo 6617 - 4個繼電器(可選)，早期預警系統 - 通過顯示器，繼電器綜合警報 或Profibus |
|

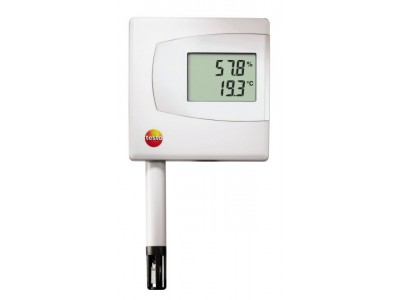

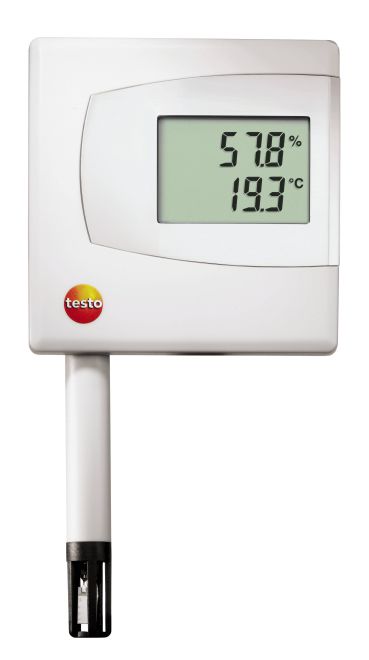

廣泛系列的testo 6621變送器可供選擇。取決于是室內或者管道應用，可以選擇相應設計款式。顯示屏為可選項。您可以在灰色和白色外殼之間進行選擇。由于采用了專利技術的濕度傳感器，因而testo 6621具有令人信服的技術，可以確保最高精度。通過外部接口，可以使用P2A軟件對傳感器和模擬輸出進行調節、分析和進行參數設置。
testo 6621是一款高性能、低價格的變送器。它可以滿足自動化建筑服務行業對于精度、可靠性和安全性不斷增長的要求，從而節省能源成本。
| 型號 | testo 6621-A01/A03 (墻裝版) | testo 6621-A02(管道版) |
| 濕度 | ||
| 測量范圍 | 0 ~ 100 %RH (>90 %RH 僅可保持較短時間) (不適用于高濕度流程) | |
| 精度* | ±2.0 %RH (0 ~ 90 %RH),±4 %RH (90 ~ 100 %RH) | |
| 溫度依賴/系數 | 溫度系數：0.05 %/K (間隔+25°C / +77 °F) | |
| 傳感器 | 德圖濕度傳感器 | |
| 傳感器的可更換性 | 通過德圖服務部 | 可以由客戶完成 (參見以 下部分-更換傳感器)， 后續需要進行2-點調節 |
| 溫度 | ||
| 測量范圍 | 0 ~ +60 °C (+32 ~ +140 °F) |
-20 ~ +70 °C (-4 ~ +158 °F) |
| 精度 | ±0.5 °C / ±0.9 °F | |
| 傳感器 | 有源信號輸出：NTC 無源信號輸出：NI1000 |
|
| 模擬輸出 | ||
| 通道數量 | 2通道 (濕度和溫度) | |
| 輸出類型 | 4 ~ 20 mA (2-線) 0 ~ 1/5/10 V (4-線) |
|
| 測量速率 | 1/s | |
| 模擬輸出精度 | 4 ~ 20 mA ±0.05 mA 0 ~ 1 V ±2.5 mV 0 ~ 5 V ±12.5 mV 0 ~ 10 V ±25 mV |
|
| 功率 | ||
| 供電 | 20 ~ 30 V AC/DC | |
| 輸出 | 供電電壓 [V] | 電流 [mA] |
| 2-線電流 4-20 mA | 20,24,30 | 20,20,30 |
| 4-線電壓 0-10 V | 24,30,20,24,30 | 7,7,20,22,28 |
| * 測量不確定度的決定依照GUM（測量不確定度表達指南）進行： 在確定不確定度的過程中，測量儀器的精度（滯后，線性，可重復性），測 試現場的不確定度貢獻，以及調節現場/工作校準的不確定性都被納入考慮。 為此，k=2的擴展系數被用作基礎數值，這也是測量技術中的通常數值，對應 于95%的置信度。 |
||
| 外殼 | ||
| 材料 / 顏色 | ABS / 純白 (RAL 9010) 或淺灰色 | |
| 規格 | 81 x 81 x 26 mm | 81 x 81 x 42 mm 參見探頭圖紙 |
| 重量 | 80 g / 90 g (A03) | 160 g |
| 顯示 | ||
| 顯示 | 2-行LCD顯示 (任選) | |
| 分辨率 | 濕度：0.1 %RH 溫度：0.1 °C/°F |
|
| 操作 | ||
| 參數設置 | P2A軟件 | |
| 組裝 | ||
| 電纜螺栓連接 | 無 (電纜通過背面墻開 口或底部開口布線) |
1 x M16 x 1.5 |
| 其他功能 | ||
| 防護等級 | IP 30 | IP 65 |
| EMC | 依照EC指令2004/208/EEC | |
| 接口 | 1x mini-DIN，用于連接PC | |
| 反應時間 | t90: < 15 s @ 2 m/s; 校準和調校時請注意在靜態空氣中反應時間可能相當長 | |
| 調節范圍 | -50 ~ +100 °C / -58 ~ +212 °F,0 ~ +100 %RH | |
| 工作條件 | ||
| 電子器件溫度 (外殼 (有/無顯示屏) ) |
0 ~ +60 °C / +32 ~ +140 °F (A01/A03), 帶顯示屏：0 ~ +50 °C / +32 ~ +122 °F; -20 ~ +70 °C / -4 ~ +158 °F (A02), 帶顯示屏：0 ~ +50 °C / +32 ~ +122 °F |
|
| 儲存溫度 | -40 ~ +70 °C (-40 ~ +176 °F) | |
| 測量介質 | 空調系統或空調房內的空氣 | |

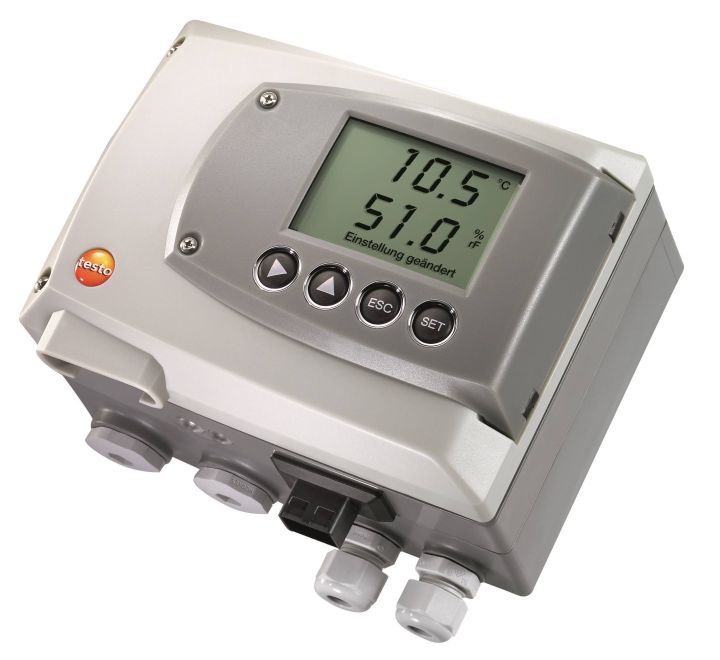

testo 6651和testo 6681產品是全球頂尖的創新產品，給固定式濕度測量帶來了多方面的全新變化。尤其，德圖提供了確保安全和友好使用的解決方案，幫助業內用戶實現高可靠性和安全操作：可更換探頭,早期預警報告（預防性維護）,可以進行各種調整
另外，這些產品還繼續使用現有技術， 比如外部通信接口。例如，可以使用德圖提供的參數設置和調校軟件P2A。在下頁的綜述信息中，比較了這兩種產品，并分別對其進行了詳細的說明。
在過程工程以及壓縮空氣技術中，這兩種新型濕度變送器用來監控關鍵工況條件。通過開發的德圖濕度傳感器，可以進行高難度測量。經過實踐驗證，這些產品具有重要的長期穩定性。它們采用了無與倫比的先進濕度測量技術，相關解決方案可以達到最高精度，并滿足特殊應用需求（高濕、在H2O2 環境中的濕度測量、微量濕度等）。
|
顯示器和控制菜單
選配的顯示器帶有一個非常便捷的操作菜單。借助四個操作按鈕，幾乎可以用P2A軟件進行所有操作。從而能夠進行全面的調試，調校和分析 - 在現場即可完成！顯示器提供一個純文本行，不僅能清楚地顯示測量值和繼電器狀態，而且還能引導用戶安全完成菜單操作。通過一個密碼防止非法操作。按鈕還可以安裝一個蓋子。 最后一點也很重要：文本有六種語言可供選擇-這樣您的系統不管是在國內還是國外，都能達到最佳使用效果。 |
 |
|

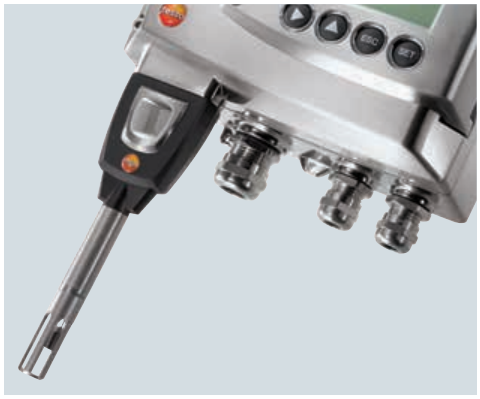

數字探頭：可更換，可追溯
testo 6651和6681產品中的濕度探頭可以方便地手動更換。不需要重新調校測量變送器本身，因為濕度測量變送器testo 6651/testo 6681 產品中使用的 testo 6600/testo 6610系列產品不僅有一個與測量變送器的純數字接口，而且還能全面校準和調校，只需拔下探頭1，插入探頭2-即可繼續測量！與此同時，德圖還能滿足最高標準的客戶需求，比如制藥行業。每個探頭都有自己的序列號，其調校信息可以存儲起來，并且帶有自己的操作時數計數器。這樣就可以顯示(通過測量變送器操作菜單或P2A軟件）探頭已經使用的時間，以及采用了哪些設置（可參見P2A軟件）。 |
 |
|
校準和調校
借助操作菜單，調整按鈕和P2A軟件，testo 6651/6681可以實現：
借助模擬輸出調校，可以消涂變送器內因為數字-模擬轉換而產生的測量誤差-這也是濕度測量領域的一項世界一流技術。 |
|
|

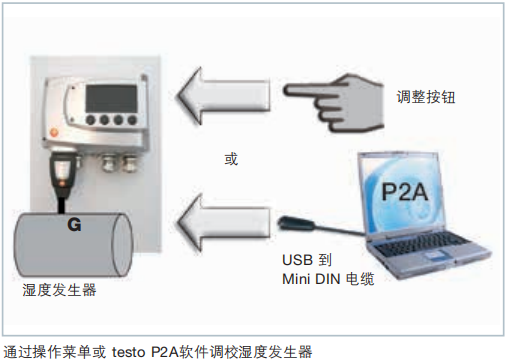

通過用戶菜單或P2A軟件調校
除了在變送器所在地點使用各種探頭校準和調校功能（參見P2A軟件和用戶菜單）之外，借助testo 6600數字探頭系列產品，還可以將變送器留在現場，只更換探頭，然后在實 驗室中校準即可。擁有內部校準實驗室的公司可以在實驗室中至少安裝一臺testo 6651/6681變送器，并將其作為基準，以調校多個探頭。在調校之后，將探頭（或具有類似設計的探頭）再次連 接到原始測量點。借助探頭的序列號，您可以隨時跟蹤（比如使用P2A軟件）哪個探頭被連接到變送器，何時連接，以 及如何調校（1或2點調校）。 |
 |
|
使用可復用的鹽溶液進行2點調校
還可以在現場使用鹽溶液進行調校。在這些"控制/調校容器"的外腔內放置飽和鹽溶液。在經過一段時間的調校后，內腔的空氣會形成平衡濕度。在兩種標準溶液中，其相對濕度分別為11.3%和75.3%。2點調校的平均誤差小于1點調校, 尤其是在更大范圍內操作的情況下。德圖控制/調校容器也是可以重復使用的，因此將成本降到了最低限度。 |
 |
|

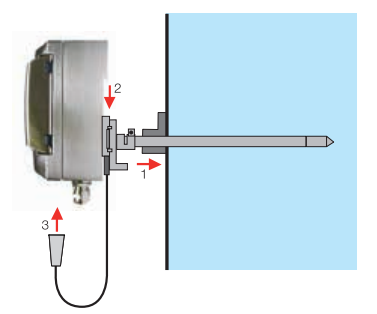

配有可更換探頭的管道版
對于很多用戶來說，管道安裝式產品（探頭一般連接到變送器的后壁）是最佳解決方案。變送器不能分開安裝，而是必須由探頭固定就位（1）。 借助testo 6602/6603（用于testo 6651產品）以及testo 6612（用于德圖產品），德圖公司順利獲得了此類產品（也包括可更換數字探頭）的專利，并首次將其推向全球市場。探頭電纜采用了智能結構，只需將測量變送器推送到探頭一端（2），數字 探頭的插頭就會插入（3）。 |
 |
|

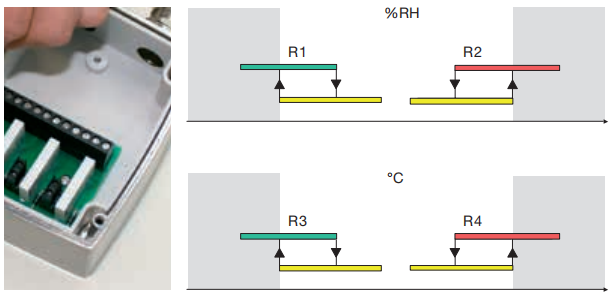

集成繼電器（選配）
借助四個功率繼電器（可達256VAC，3A），可以直接開關空調系統的組件，不需 要通過一個控制器來完成。與此同時，這些繼電器還可以用于本地報警，或向一個高級系統報告超限情況。還有一點也很重要：借助綜合警報功能，可以及時將系統負責人召喚到測量現場（參見自動監控）。 |
 |
|
實用設計
testo 6651和testo 6681的設計圍繞實用功能展開，比如：
|
|
|
自動監控
testo 6651和testo 6681會持續進行自動監控：包括其電壓源，何時達到100%RH，以及2點調校中的任何漂移等狀態。借助testo 6617探頭，testo 6681還能自動監控傳感器。根據這些信息所創建的報告不僅在存儲時帶有一個操作時間戳（便于日后分析），而且還能在顯示器上顯示出來！ 借助選配繼電器，這些報告還可以通過綜合警報的形式給出。這樣一來，與testo 6651 /6681配合操作的負責人就可以確保系統始終具有最高可用性！ |
|
| 網絡接入功能 | |
|

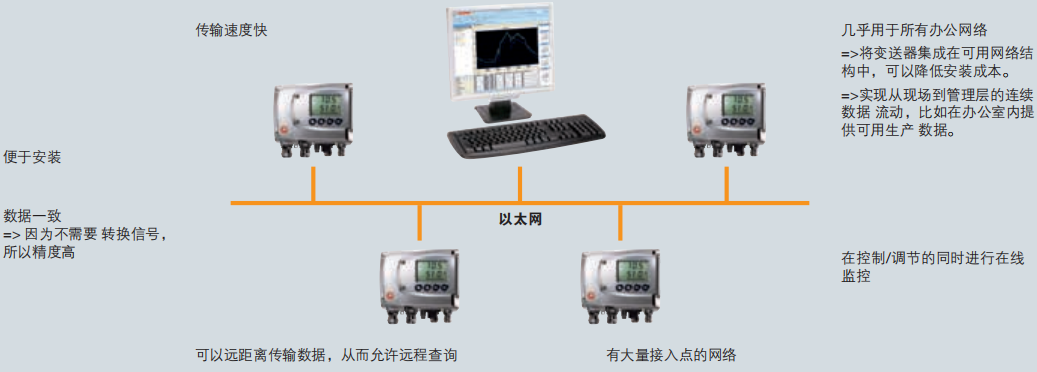

用于變送器的以太網模塊
作為全球頂尖的測量技術供應商之一，德圖公司為濕度和壓差變送器提供了一種以太網接口。 現在，在使用模擬輸出進行調節的同時，還可以通過便捷、高效、高成本效益的方式，從現場到管理層進行綜合測量數據監控（比如在辦公室內提供可用生產數據）。 以太網普遍存在于所有辦公網絡中，因此在將濕度變送器連接到已有網絡后，可以最大限度減少安裝工作量。 |
|
|
實用開發
以太網模塊是一個“中間層”（三明治結構），它在出廠前就已經置入到 testo 6651和6681，以及testo 6351和testo 6381變送器中。在出廠后， 還可以在現場對其進行方便、快速的改造。 |
|
|
通過測量數據監控確保過程可靠性并節省時間
在很多應用中，通過以太網將變送器聯網都有很多益處，比如監控實驗室、倉庫、生產室、無塵室或干燥系統。除了能夠將模擬輸出讀取的信號發送 給一個控制系統之外，還可以通過以太網同時記錄，記載和顯示測量數據。如有必要，還可以提醒相關的過程負責人 通過兩個LED燈指示電源狀態以及與相關系統操作人員的局域網連接狀態。借助一個滿足業內需求的以太網插頭，機殼可以達到IP65防護等級，從而確保變送器能夠承受惡劣、高標準的工業過程環境。 |
|
 |
|
| 系統集成功能 | |
|

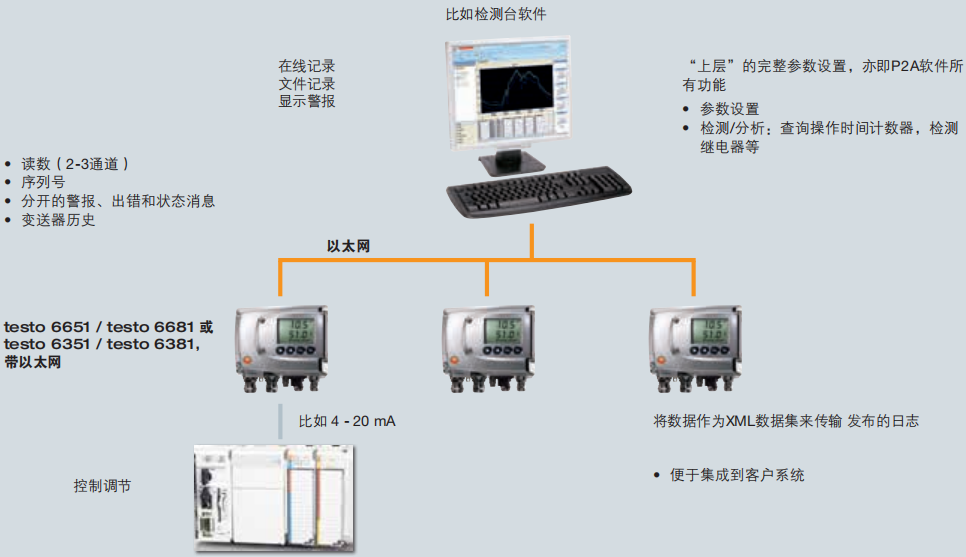

testo 6651/testo 6681和testo 6351/testo 6381變送器的以太網模塊有兩種操作模式： 1. 將變送器集成到測量數據監控系統testo Saveris
以太網模式的testo變送器可以集成到testo Saveris 監控系統整合（請參考我們在testo Saveris監控系統手冊中的描述）。testo 變送器為復雜應用補充已有的testo Saveris 探頭（例如，高濕，溫差等）。 2. 將變送器集成到客戶系統
如果在變送器的以太網模塊中選擇了“由客戶提供”操作模式，那么中間層作為一個XML服務器。數據通過一個XML數據集發送。可以根據 發布的日志，方便地集成到用戶系統中去。可以在變送器中進行參數設置、分析/檢測，并查詢歷史數據，或通以太網“從上層”調用數據集（使用您的電腦）。 |
|
 |
|
| 升級模塊以太網中間層 | 選配以太網模塊： testo 6651 和testo 6351 |
選配以太網模塊： testo 6681 和testo 6381 |
|
| 接口 | RJ45 (以太網 10Ba 檢測 / 100baseTX) | ||
| 操作溫度 | -40 ~ +70 °C | ||
| 操作濕度 | 0 ~ 100 %RH | ||
| 存放溫度 | -40 ~ +80 °C | ||
| 狀態LED (綠色) | 電源LED /局域網連接狀態 | ||
| 機殼顏色 | 金屬 | 灰色 | 金屬 |
| 材料/機殼 | 金屬 | 金屬 | 金屬 |
| 部件編號 | 0554 6656 | 訂購代碼 E01 | 訂購代碼 E01 |
并非所有的測量問題都可以通過“簡單”的變送器加以解決。但testo 6651能夠應對特殊挑戰。當與testo 660x系列探頭結合使用時，testo 6651可成為要求嚴苛的空調技術以及許多其他應用的首選。
在空調技術領域，并不是所有測量問題都能用testo 6621這樣的“經濟型”測量變送器來解決。特殊的難題可以通過testo 6651來解決。
此類功能以及其它一些特點使得testo 6651成為高難度氣候技術系統、以及面食干燥系統、熱食釀熱室、以及類似應用中的首選產品。
| 濕度 | ||
| 單位 | 相對濕度 %RH , °Ctd, °Ftd, g/m³ | |
| 測量范圍 | 0 ~ 100 %RH | |
| 溫度 | ||
| 單位 | 溫度 °C / °F | |
| 測量范圍 | 取決于探頭 (testo 660x) | |
| 模擬輸出 | ||
| 數量 | 2通道 | |
| 輸出類型 | 0/4 ~ 20 mA (2-線/4-線) 0 ~ 1/5/10 V (4-線) |
|
| 測量速率 | 1/s | |
| 電絕緣 | 輸出信號的電絕緣 (2-線和4-線)，供電與輸出絕緣 (4-線) | |
| 分辨率 | 12比特 | |
| 模擬輸出精度 | 0/4 ~ 20 mA / ±0.03 mA 0 ~ 1 V / ±1.5 mV 0 ~ 5 V / ±7.5 mV 0 ~ 10 V / ±15 mV |
|
| 最大載荷 | 500 Ω @ 24 V AC/DC | |
| 其他輸出 | ||
| 以太網 | 可選：模塊可以作為中間層配置 | |
| 繼電器 | 可選：4個繼電器 (自由分配到測量通道，或者通過操作 菜單/P2A軟件進行集中告警)，高達250 V AC/DC / 3 A (NO/NC) |
|
| 其他輸出 | Mini DIN，用于德圖P2A參數設置軟件 | |
| 電源 | ||
| 供電電壓 | 2-線: 24 VDC ±10 % 4-線: 20 - 30 V AC/DC |
|
| 電流 | 最大 300 mA | |
| 設計 | ||
| 材料 | 塑料 | |
| 規格 | 122 x 162 x 77 mm (不包括探頭) | |
| 重量 | 0.675公斤(不包括探頭，也不包括以太網模塊) | |
| 顯示 | ||
| 顯示屏 | 可選：2-行LCD，擁有清晰的文本顯示行和繼電器狀態顯示 | |
| 分辨率 | 0.1 %RH / 0.01 °C/°F / 0.1 °Ctd/°Ftd / 1 g/m3 | |
| 操作 | ||
| 參數設置 | 四個操作按鈕，用于顯示/P2A軟件操作 | |
| 安裝 | ||
| 電纜螺旋接頭 | 標準: PG 螺旋接頭 可選: M16 或M20 M 插頭連接或 可選: NPT 1/2 插頭連接 |
|
| 探頭連接 | 數字插頭連接 | |
| 其他功能 | ||
| 防護等級 | IP 65 | |
| EMC | 2004 / 108 / EG | |
| 工作條件 | ||
| 工作溫度 (配有集成式繼電器) |
-40 ~ +60 °C | |
| 無顯示屏 | 工作溫度 | -40 ~ +70 °C / -40 ~ +158 °F |
| 儲存溫度 | -40 ~ +80 °C / -40 ~ +176 °F | |
| 帶顯示屏 | 工作溫度 | 0 ~ +50 °C / +32 ~ +122 °F |
| 儲存溫度 | -40 ~ +80 °C / -40 ~ +176 °F | |
| 測量介質 | 空氣，氮氣 | |
| 型號 | testo 6601 | testo 6602 | testo 6603 | testo 6604 | testo 6605 | |
| 類型 | 墻壁安裝式 | 管道安裝式 | 管道安裝式 | 電纜安裝式 | 電纜安裝式 | |
| 操作范圍 | 室內氣候探頭 墻壁安裝 |
氣候探頭， 管道安裝 | 過程氣候探頭 管道安裝用于 較高的過程溫度 |
氣候探頭 帶電纜 |
不銹鋼過程探頭 帶電纜用于較高 的過程溫度 |
|
| 濕度 | ||||||
| 測量范圍*** | 0 ~ 100 %RH | |||||
| 測量精度* (+25 °C)** |
±(1.7 + 0.007* mv) %RH (0 ~ 90 %RH) / ±(1.9 + 0.007* mv) %RH (90 ~ 100 %RH) 每絕對溫標+0.02 %RH，取決于流程和電子器件的溫度 (相對于 +25 °C / +77 °F的偏差) |
|||||
| 可選單位 | %RH; °Ctd / °Ftd | |||||
| 可重復性 | 好于±0.2 %RH | |||||
| 傳感器 | 德圖電容式 濕度傳感器 插入式 |
德圖電容式 濕度傳感器 插入式 |
德圖電容式 濕度傳感器 插入式 |
德圖電容式 濕度傳感器 插入式 |
德圖電容式 濕度傳感器 焊接式 |
|
| 響應時間(無 保護過濾器) |
t90 最大值. 10 sec. | |||||
| 溫度 | ||||||
| 可選單位 | °C / °F | |||||
| 傳感器 | -20 ~ +70 °C / -4 ~ +158 °F |
-30 ~ +120 °C / -22 ~ +248 °F |
-20 ~ +70°C / -4 ~ +158 °F |
-30 ~ +120 °C / -22 ~ +248 °F |
||
| 測量精度* (@+25°C/+77°F) |
±0.2 °C / 0.38 °F (PT1000 A級) | ±0.15°C/0.27°F (Pt1000 AA級) |
||||
| 探頭軸 | ABS塑料 | 不銹鋼 | ||||
| 電纜 | PEP涂層 | |||||
| 插頭 | ABS塑料 | |||||
| 探頭規格 (直徑) |
12 mm | |||||
| 探頭規格 (探頭軸長度) |
70 / 200 mm | 280 mm | 140 / 280 mm | 200 / 500 mm | ||
| 電纜長度 | - | 1bar正壓 (探頭端頭) | PN 10 (探頭端頭) PN 1 (探頭端頭) |
|||
| * 其他精度適用于長度70mm的墻裝式探頭，并帶有電流輸出（P07）；操作：2通道的電流為12mA，無顯示照明，繼電器關閉，其他測量誤差見以上數值，@ +25 °C（+77 °F）， 濕度± 2.5 %RH | ||||||
| **確定測量精度是依照GUM（測量精度表達指南）進行：對于測量精度的確定來說，測量儀器的精度（滯后，線性，可重復性），測試現場的精度貢獻，以及調節現場的精度（工作校準）都將被納入考慮。為此，將采用k=2的擴展系數作為基礎，這也是測量技術當中的通常做法，它對應于95%的置信度。 | ||||||
| ***對于高濕度下的連續應用（>80 %RH @ t ≤30 °C，時間 >12 h, >60 %RH @ >30 °C，時間 >12 h）的情形，請與我們聯絡。 | ||||||

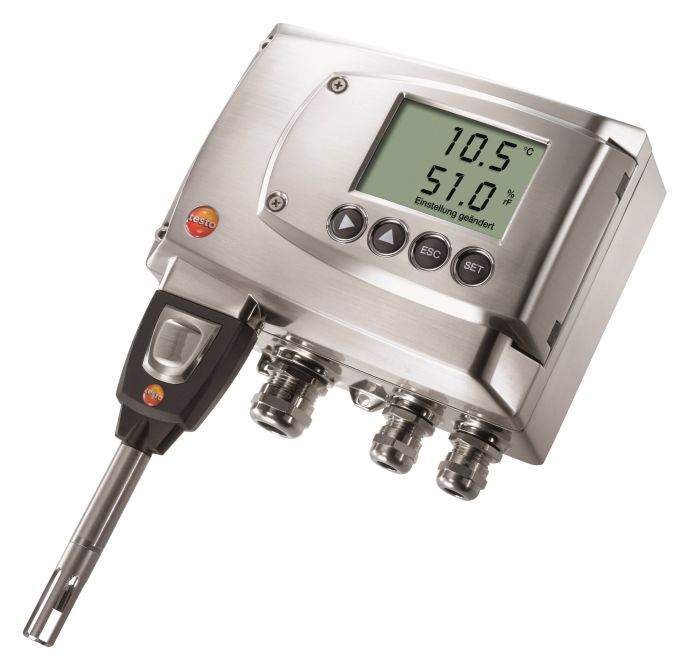

工業濕度測量必須確保絕對專業。這不僅包括系統運行，而且也包括所使用的測量技術。工業濕度變送器6681結合了661x探頭系列，可以滿足這些高要求。testo 6681具有一系列額外功能，超越了常規變送器的特性和作用，令使用者感到滿意。基于這些以及其他一些原因，使得testo 6681成為干燥技術、跟蹤濕度和壓縮空氣處理技術的首選，同時也是對空調技術要求嚴苛的場所（例如潔凈室）的首選。
在工業濕度測量中，需要達到絕對專業的水平，這其中不僅包括系統運行，而也包括采用的測量技術。工業濕度變送器testo 6681滿足這 些高標準的要求。除了上文已經介紹的testo 6651的特點和優勢（數字探頭，P2A軟件等）之外，testo 6681還增加了很多新功能，這些功能會受到專業人士的青睞。
因為上述以及其它一些原因，使testo 6681成為無塵室技術、干燥技術、微量濕度和壓縮空氣過程以及高標準空調技術的首選。
選擇testo 6651還是testa 6681更合適，取決于所選的探頭，以及機殼材料（6681：金屬機殼），以及要使用的濕度參數或信號（比如，專業總線僅用于testo 6681）。一般來說，測量范圍為0~100 % RH，不過在持續高濕度條件下，推薦使用testa 6614。
|
預警系統和自動監控-預防性維護
現在，專業濕度測量變送器往往是濕度調節鏈條中的可靠環節。在這個領域，德圖做出了重要貢獻，提供了結實、防冷凝的德圖濕度傳感器。 不過，如果在過程中存在腐蝕性介質，那么在經過一段時間后，傳感器可能會停止正常操作，并產生高代價的故障（導致最終產品質量不合格）以及系統停運。 德圖針對此類應用開發了一種特殊的解決方案：德圖“預警濕度探頭”testo 6617。它可以持續監控德圖濕度傳感器，盡早發現任何腐蝕跡象。它能在很早階段就檢測到腐蝕，從而在出現測量誤差或測量中斷之前盡早通知系統負責人。testo 6617探頭具有預警功能，另外testo 6681還提供了 很多自動分析功能，比如：
那么如何將這些預警信息發送給負責人呢？除了純文本顯示器之外，還可以將四個繼電器中的一個分配給“綜合報警”。此外，只要變送器帶有數字現場總線通信Profibus-DP，就可以傳輸各個報告。 借助預警信息，系統監控者可以盡早更換探頭-同時不需 要中斷測量。專家對此過程非常了解：通過這種“預防性維護”所節省的成本遠遠超過了投資。“系統可用性”是最重要的原則。 |
  |
| test 6681 - 高濕度和微量濕度 | |
|

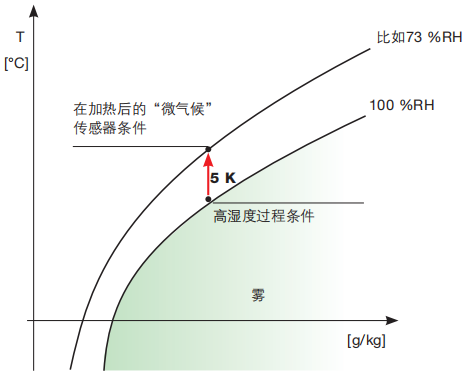

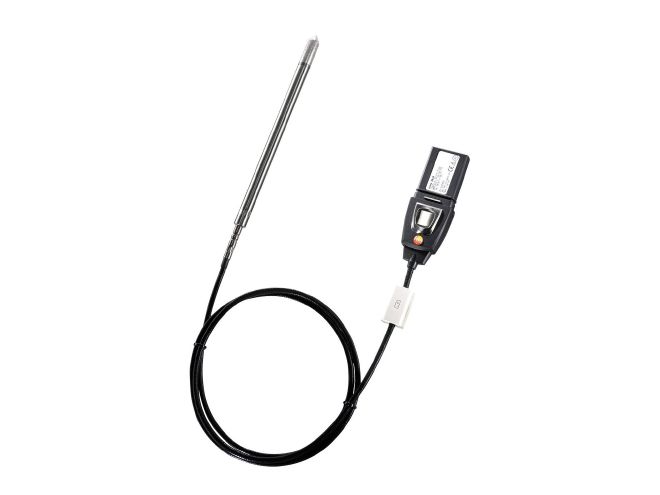

高濕度 - testo 6614
對于測量技術來說，高濕度條件的測量是難度最大的測量之一。在高濕度條件下，傳統傳感器一般反應速度很 慢，另外會因為腐蝕（高濕度過程經常含有腐蝕性介質）而影響傳感器的長期可用性。 德圖針對這種應用設計了一種獨特的解決方案，采用數字探頭6614。通過傳感器加熱功能，可以創造一個非常穩定的微氣候環境，并在其中確保快速反應能力、高度精確的測量以及耐腐蝕性能。通過增加一個溫度探頭，可以測量實際過程溫度，并在微處理器中計算過程濕度。 這種組合具有長期穩定性和高精度，迄今為止，是最出色的高濕度產品。德圖開發了一種調校方法，可以確保在高濕度條件下達到最高精度。 |
|
|

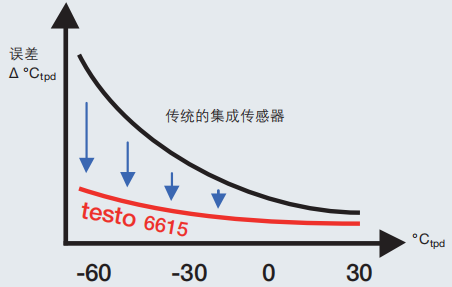

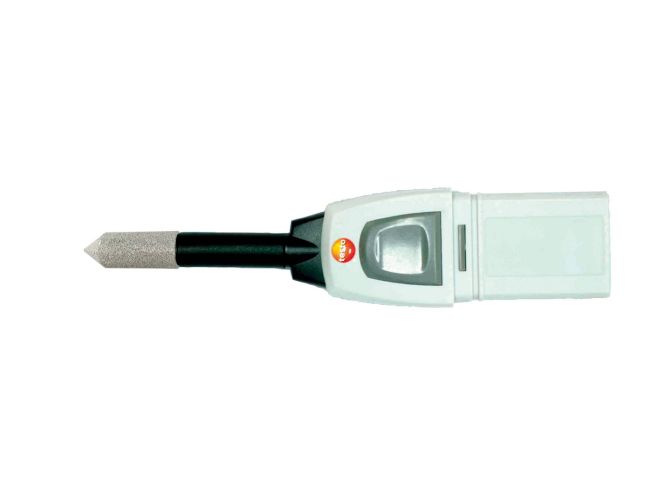

微量濕度 - testo 6615
微量濕度（亦即超低相對濕度或露點值）測量也是一種難度很高的測量任務。在這個領域，傳統的濕度傳感器受到限制，尤其是測量精度。 德圖成功開發了一種特殊的傳感器，該傳感器基于自動調校功能，并具有非常出色的效果：可以測量-60 °C露點的低微量濕度（相當于在+25 °C/77 °F條件下的0.03 %RH）。這種數字探頭testo 6615還能達到最高的精度。現在已經推出這種應用所需的相關附件： 借助這些部件，可以設定在任何壓力（不超過PN16）下的傳感器最佳流速，并達到最佳污染防護效果。可用于壓縮空氣以及干燥氣體中的長期穩定微量濕度測量。 |
 |
| 濕度 | ||
| 可選單位 | 取決于探頭，可以選擇以下單位： 相對濕度%RH；以°CtdA (°FtdA) 為單位的標稱大氣露點; 以°Ctd (°Ftd) 為單位的露點；g/m3(gr/ft3) 為單位的絕對濕度； 以g/kg (gr/lb) 為單位的濕度等級； 以kJ/kg (BTU/lb) 為單位的焓； 以°Ctw (°Ftw) 為單位的干濕球溫度計溫度； 以hPa/H2O為單位的水蒸氣分壓； 以ppmv為單位的水分含量； 以°Ctm / °F為單位的H2O2混合露點； 相對濕度依照WMO的固定；溫度單位°C / °F |
|
| 測量范圍 | 0 ~ 100 %RH | |
| 跟蹤濕度 | ||
| 可選單位 | 露點，單位 °Ctd / °Ftd | |
| 測量范圍 | -60 ~ +30 °Ctd / -76 ~ +86 °Ftd (僅適用于 testo 6610 L15) |
|
| 溫度 | ||
| 可選單位 | °C / °F | |
| 測量范圍 | 取決于探頭 (testo 661x) | |
| 模擬輸出 | ||
| 數量 | 2，或者可選3通道 (通道可以自由選擇) | |
| 輸出類型 | 0/4 ~ 20 mA (2-線 / 4-線) 0 ~ 1/5/10 V (4-線) |
|
| 測量速率 | 1/s | |
| 電隔離 | 輸出信號電隔離 (2-線和4-線) 供電與,輸出隔離 (4-線) |
|
| 分辨率 | 12 比特 | |
| 模擬輸出精度 | 0/4 ~ 20 mA ± 0.03 mA 0 ~ 1 V ±1.5 mV 0 ~ 5 V ±7.5 mV 0 ~ 10 V ±15 mV |
|
| 最大負載 | 500 Ω @ 24 V AC/DC | |
| 更多輸出 | ||
| 以太網 | 可選：模塊可以作為中間層安裝 | |
| 繼電器 | 可選：4個繼電器 (自由分配到測量通道，或者通 過操作菜單/P2A軟件作為集中告警)，高達250 V AC/DC / 3 A (NO/NC) |
|
| 其他輸出 | Mini DIN，用于德圖P2A軟件 | |
| 供電 | ||
| 供電電壓 | 2-線：24 VDC ±10 % 4-線：20 ~ 30 V AC/DC |
|
| 電流 | 最大值300 mA | |
| 設計 | ||
| 材料 | 金屬 | |
| 規格 | 122 x 162 x 77 mm (不包括探頭) | |
| 重量 | 1.960 kg (不包括探頭，不包括以太網模塊) | |
| 顯示 | ||
| 顯示 | 可選：具有清晰文本行和繼電器狀態顯示的2-行LCD | |
| 分辨率 | 0.1 %RH / °Ctd / °Ftd / °Ctw / °Ftw 或 0.01 °C / °F 1g / kg / g/m³ / ppm | |
| 操作 | ||
| 參數設置 | 4個操作按鈕，用于顯示/P2A軟件 | |
| 安裝 | ||
| 探頭連接 | 數字探頭連接 | |
| 其他 | ||
| 防護等級 | IP 65 | |
| EMC | 2004/108/EG | |
| 工作條件 | ||
| 工作溫度 (包括集成繼電器) |
-40 ~ +60 °C | |
| 無顯示屏 | 工作溫度 | -40 ~ +70 °C / -40 ~ +158 °F |
| 儲存溫度 | -40 ~ +80 °C / -40 ~ +176 °F | |
| 帶顯示屏 | 工作溫度 | 0 ~ +50 °C / +32 ~ +122 °F |
| 儲存溫度 | -40 ~ +80 °C / -40 ~ +176 °F | |
| 測量介質 | 空氣，氮氣 | |

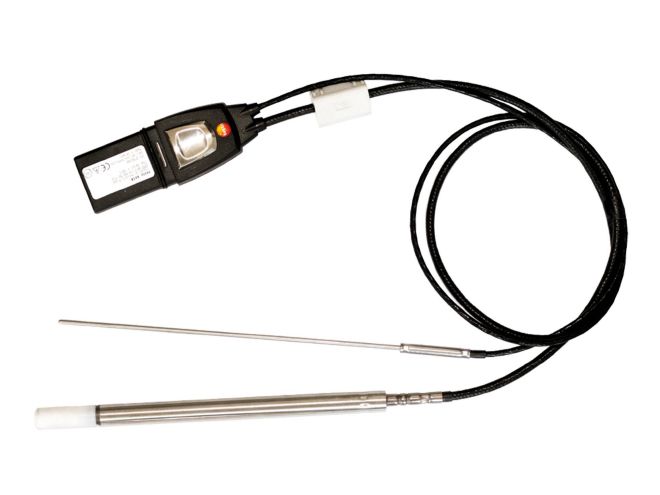

| 型號 | testo 6611 | testo 6612 | testo 6613 | testo 6614 | testo 6615 | testo 6617 |
| 類型 | 墻壁安裝式 | 電纜 | 電纜 | 加熱電纜 | 電纜微量濕度 (自動調整) |
Cable with cover electrode monitoring |
| 操作范圍 | 室內氣候 探頭墻壁 安裝 |
過程濕度 探頭管道 安裝 |
柔性過程 濕度探頭 帶電纜 |
濕度探頭 用于高濕度 應用/有冷凝 風險時 |
濕度探頭 用于微量 濕度/露點 (帶自動調整) |
濕度探頭 傳感器自動 監控-早期 腐蝕預警 |
| 濕度 | ||||||
| 測量范圍*** | 0 ~ 100 %RH | 參見跟蹤濕度 | 0 ~ 100 %RH | |||
| 測量不確定度* (+25 °C)** |
testo 6611/12/13: ±(1.0 + 0.007* mv) %RH 針對 0 ~ 100 %RH / ±(1.4 + 0.007* mv) %RH 針對 90 ~ 100 %RH; testo 6614: ±(1.0+ 0.007* mv) %RH 針對 0 ~ 100 %RH; testo 6617: ±(1.2 + 0.007* mv) %RH 針對 0 ~ 90 %RH / ±(1.6 + 0007* mv) %RH 針對 90 ~ 100 %RH +0.02 %RH / Kelvin，取決于流程以及電子器件的溫度 (偏差 +25 °C / +77 °F) |
|||||
| 可選單位 | %RH; °Ctd/°Ftd; g/m3 / gr/ft3; g/kg / gr/lb; kJ/kg; BTU/lb; °Ctw / °Ftw; hPa; inch H2O2; ppmv; % Vol.; °Ctm (H2O2) / °Ftm (H2O2) |
|||||
| 可重復性 | 好于±0.2 %RH | |||||
| 傳感器 | 德圖電容性 濕度傳感器 插入式 |
德圖電容性濕度傳感器，焊接式 | ||||
| 響應時間 | t90 最大值. 10 sec. | |||||
| 溫度 | ||||||
| 可選單位 | °C / °F | |||||
| 測量范圍 | -20 ~ +70°C/ -4 ~ +158°F |
-30 ~ +150°C/ -22 ~ +248°F |
-40 ~ +180°C/ -40 ~ +356°F |
-40 ~ +120 °C/ -40 ~ +248 °F |
-40 ~ +180 °C/ -40 ~ +356 °F |
|
| 測量不確定度* (@+25°C/+77°F) |
±0.15 °C / 0.27 °F (Pt1000 等級 AA) | |||||
| 跟蹤濕度 | ||||||
| 跟蹤濕度 | -60 ~ +30°Ctd/ -76 ~ +86°Ftd |
|||||
| 測量不確定度 | ±1 K @ 0 °Ctd ±2 K @ -40 °Ctd ±4 K @ -50 °Ctd |
|||||
| 探頭 | ||||||
| 探頭軸 | 不銹鋼 | |||||
| 電纜 | FEP涂層 | |||||
| 插頭 | ABS塑料 | |||||
| 探頭規格 (直徑) | 12 mm | |||||
| 探頭規格 (探頭軸長度) |
70/200 mm | 200/300/ 500/800 mm |
120/200/ 300/500/ 800 mm |
200/500 mm | ||
| 電纜長度 | — | 專門用于管道版 | — | 1/2/5/10 m | ||
| 工作條件 | ||||||
| 壓力密封性 | 1bar正壓 (探頭端頭) | PN 10 (探頭端頭) PN 1 (探頭端頭) |
PN 16 (探頭端頭) |
1bar正壓 (探頭端頭) |
||
| * 對于長度為70mm的墻裝式探頭與電流輸出（P07）來說將適用其他精度：操作：2通道@12mA，無顯示照明，繼電器關閉，在+25 °C（+77 °F），濕度 ±2.5 %RH的條件下將會在以上數值上產生其他誤差 | ||||||
| **確定測量精度將依照GUM（測量精度表達指南）進行：為了確定測量精度，測量儀器的精度（滯后，線性，可重復性），測量現場的精度貢獻，以及調節現場的精度（工作校準）都將被納入考慮。為此，在測量技術當中通常采用的k=2的擴展系數作為基礎，該數值對應于置信度水平95%。 | ||||||
| ***對于高濕度條件下的連續應用（>80 %RH @ ≤30 °C，時長 >12 h，>60 %RH @ > 30 °C，時長>12 h），請與我們聯絡。Testo 6614適用于高濕度應用。 | ||||||
|

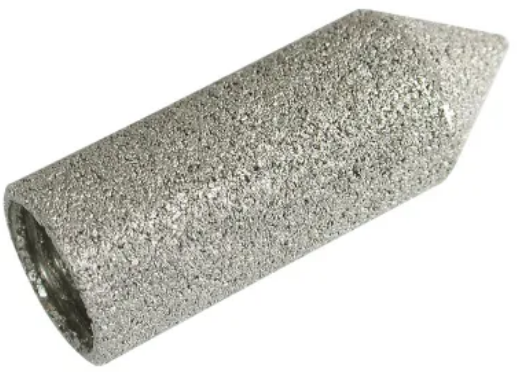

代碼M01（0554 0647）：不銹鋼保護蓋（燒結）孔尺寸100 µm
傳感器提供針對多塵環境或較高流速的保護
|
 |
|

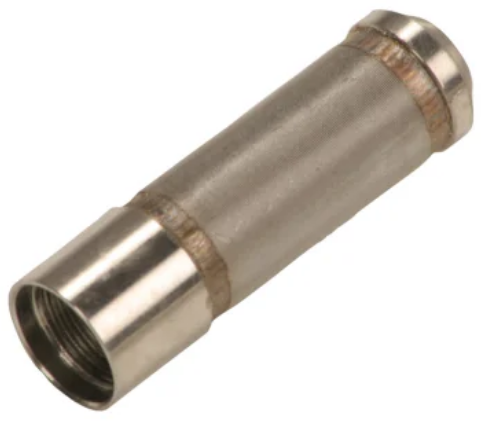

代碼M02（0554 0757）：絲網保護蓋
特殊屬性
|
 |
|

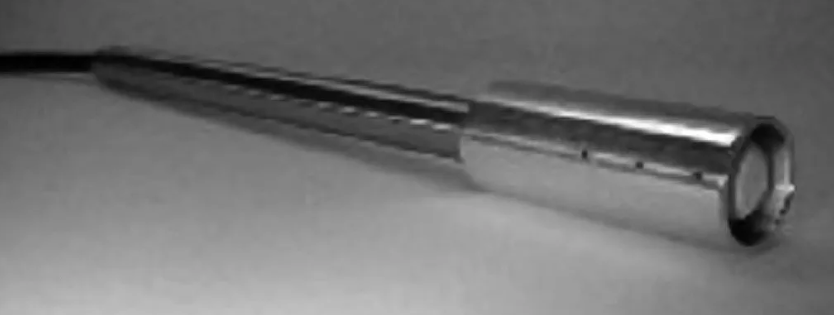

代碼M04（0554 0755）：金屬保護蓋（開式）
|
 |
|
代碼M08（0699 586711）：特殊保護蓋M08用于過氧化氫環境
該特殊保護帽M08設計用于過氧化氫環境中，其特別的優勢在于：不會因為過濾而導致還原，因此過濾器不會出現飽和。可以長期保持良好的保護功能。因為采用了一種新型理念，所以還可以確定混合露點。
|
 |
|

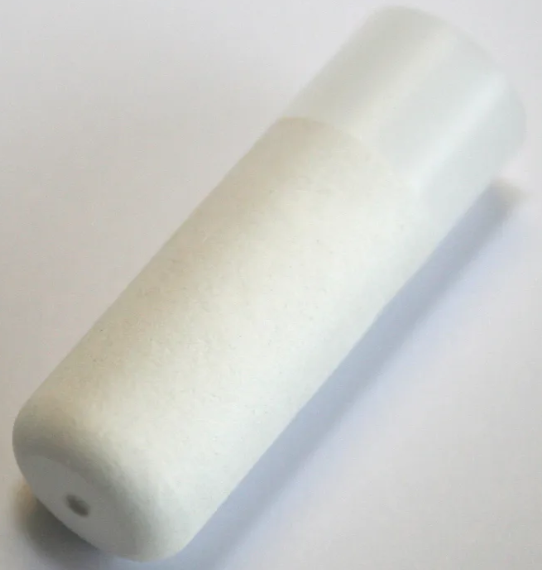

代碼M03（0554 0758）：聚四氟乙烯保護蓋
|
 |
|

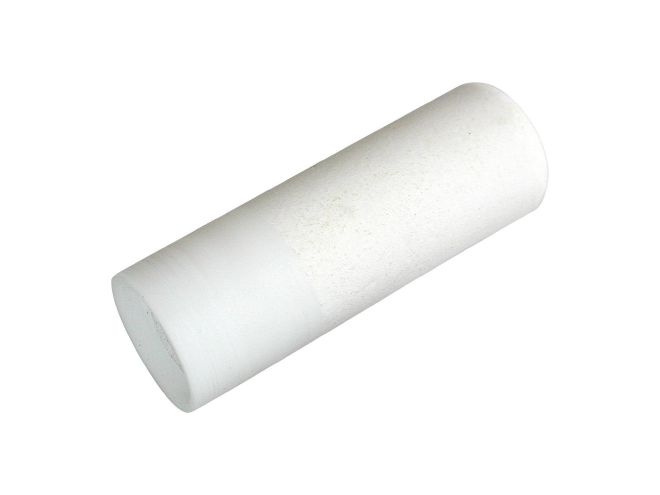

代碼M06（0554 9913）： 聚四氟乙烯保護蓋
|
 |
|
代碼M07（0554 0166）：聚四氟乙烯保護蓋
|
 |
德圖 TESTO
儀器采購、咨詢聯系電話：010-82752485 ,82752463?
