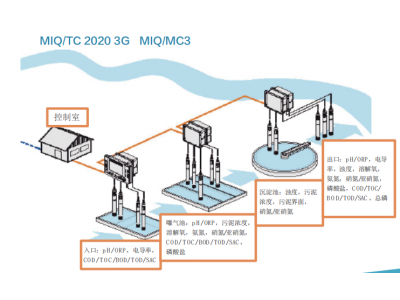

MIQ/TC 2020 3G 采用模塊化設計，不同的功能由各種獨特 功能模塊來完成。這種設計預留了強大的擴展功能，在 需要增加測試點或測試參數時，只需簡單地添置新的傳 感器或新的功能模塊就可以，無須購買整套系統（主機 加傳感器）。而且新添加的部件可完美地跟原有系統融 合，省卻了大量的重新安裝和調試的成本。不管是小型、 中等甚至大型的污水處理廠，只需選購一套2020 3G系 統，就可以覆蓋從入口、生化降解池、終沉池到排放口 的所有在線分析儀表。 MIQ/MC3系列控制器是2020系統的專用控制器模 塊，除了沒有顯示屏之外，其控制功能和2020 3G基本 一致。
技術指標 |
MIQ/TC 2020 3G |
MIQ/MC3系列 |
|---|---|---|
| 測試參數 | pH/ORP、溫度、溶氧、電導率、濁度、污泥 濃度、COD/BOD/TOC/DOC/SAC/UVT、氨 氮、硝氮、亞硝氮、污泥界面、磷酸鹽 | |
| 連接傳感器 | 最多 20個 | |
| 模擬輸出和繼電器 | 最多48個模擬輸出和繼電器 | |
| 可連接模塊 | MIQ系列） | |
| 最大電纜總長度 | 3000 m | |
| 數據記錄 | 526, 600 | |
| 防護等級 | IP66, | IP66, |
| 通訊協議 | PROFIBUS-DP, MODBUS RTU, Ethernet/IP, MODBUS TCP, PROFINET | |

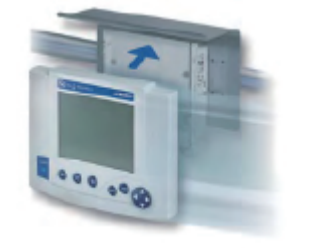

要把MIQ/TC 2020 3G顯示終端安裝到現有的IQ模塊 上非常容易，只需壓下右邊的扣子，豎直帖緊顯示終端， 再放開扣子就行了。掛上顯示終端后，自動完成供電和機 械定位

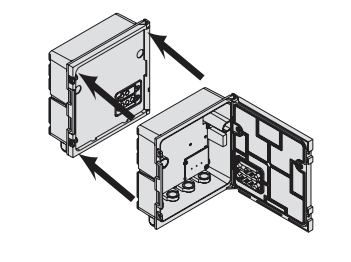

允許最多3個模塊疊加在一起形成堆棧。疊加后自動 完成機械定位和電氣連接。只需旋下模塊側面的兩個螺絲 就可打開模塊，而不用擔心整個堆棧受到破壞。

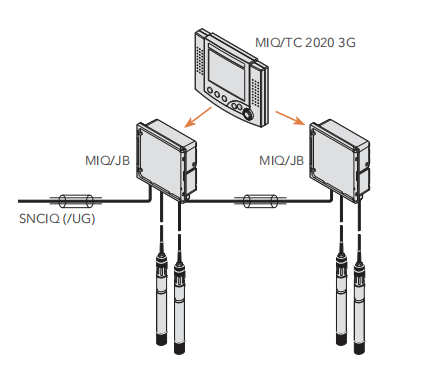

所有模塊可任意安裝在所需的地點，不管是單個模塊 還是3個模塊疊加在一起的堆棧。不同測試點的模塊之間 通過接到專用的IQ接口上的2芯屏蔽線連在一起；IQ數字 式傳感器也是接到專用的IQ接口上。

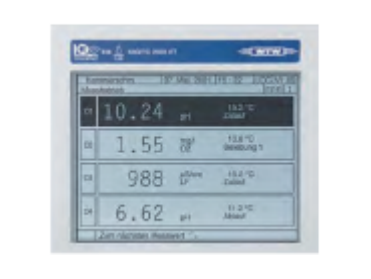

根據傳感器數目，用戶可自由設定在同一顯示屏上顯 示1支、4支或多支傳感器的測試值。也可以只顯示當前測 試點或所有測試點的測試值。顯示終端具存貯器功能，用 戶可切換顯示日報表、周報表或月報表。
| IQ模塊列表 | ||
| 型 號 | 描 述 | 傳感器接口 |
| 181控制器，最多可連接1個傳感器 | ||
| DIQ/S181 | 帶2組模擬0/4～20mA輸出和3組繼電器 | 1 |
| 282控制器，最多可連接2個傳感器 | ||
| DIQ/S282-CR3 | 帶3組模擬0/4～20mA輸出和3組繼電器 | 1 |
| DIQ/S282-PR | 帶3組繼電器，profibus，RS485接口 | 2 |
| DIQ/S282-MOD | 帶3組繼電器，modbus，RS485接口 | 2 |
| DIQ/S282-CR3-E | 帶3組模擬0/4～20mA輸出和3組繼電器，RJ45,以太網接口 | 1 |
| DIQ/S282-EF | 帶3組繼電器，RJ45、feildbus，以太網接口 | 2 |
| 282控制器，最多可連接4個傳感器 | ||
| DIQ/S284-CR6 | 帶6組模擬0/4～20mA輸出和6組繼電器（284控制器+DIQ/CR3） | 3 |
| DIQ/S284-PR | 帶3組繼電器，profibus，RS485接口 | 2 |
| DIQ/S284-MOD | 帶3組繼電器，modbus，RS485接口 | 2 |
| DIQ/S284-CR6-E | 帶6組模擬0/4～20mA輸出和6組繼電器，RJ45,以太網接口（284控制器+DIQ/CR3） | 3 |
| DIQ/S284-EF | 帶3組繼電器，RJ45、feildbus，以太網接口 | 2 |
| 2020控制器，最多可連接20個傳感器 | ||
| MIQ/TC 2020 3G | 顯示器與控制器二合一，一個系統中可配置3個2020 | 0 |
| MIQ/TC 2020 3G‐CR3 | 3×0/4～20mA，3×繼電器（MIQ/TC 2020 3G+MIQ/CR3 +MIQ/PS） | 5 |
| MIQ/TC 2020 3G‐C6 | 6×0/4～20mA（MIQ/TC 2020 3G+MIQ/C6+MIQ/PS） | 5 |
| MIQ/TC 2020 3G‐EF | 帶PROFINET, Ethernet/IP和Modbus TCP輸出（MIQ/TC 2020 3G+ MIQ/MC3+MIQ/PS） | 5 |
| MC控制器，最多可連接20個傳感器 | ||
| MIQ/MC3 | USB + LAN接口 | 2 |
| MIQ/MC3-MOD | 帶3組繼電器，MODBUS RTU，RS 485接口，USB + LAN接口 | 2 |
| MIQ/MC3-PR | 帶3組繼電器，PROFIBUS-DP，RS485接口，USB + LAN接口 | 2 |
| 電源模塊 | ||
| MIQ/PS | 100～240 VAC，可輸出18W的功率，一個系統最多可接6個 | 3 |
| MIQ/24V | 24 VAC/24 VDC，可輸出18W的功率，一個系統最多可接6個 | 3 |
| 無線連接模塊 | ||
| MIQ/WL PS（SET） | 無線連接功能，模塊間信號傳輸無需電纜，需連接電源 | 3 |
| 輸出模塊 | ||
| MIQ/C6 | 帶6組模擬0/4～20mA輸出 | 2 |
| MIQ/R6 | 帶6組繼電器 | 2 |
| MIQ/CR3 | 帶3組模擬0/4～20mA輸出和3組繼電器 | 2 |
| MIQ/3-MOD | MODBUS RTU，RS485接口 | 2 |
| MIQ/3-PR | PROFIBUS-DP，RS485接口 | 2 |
| 擴展模塊 | ||
| MIQ/IC2 | 2組模擬0/4～20mA輸入 | 2 |
| MIQ/JB | 擴展傳感器接口 | 4 |
| MIQ/JBR | 擴展傳感器接口，帶信號放大器，可擴展電纜長度1000m | 4 |
| 清洗模塊 | ||
| MIQ/CHV PLUS | 控制空氣清洗的閥模塊 | 2 |
