testo 420 - 風量罩
testo 420 - 風量罩 產品描述

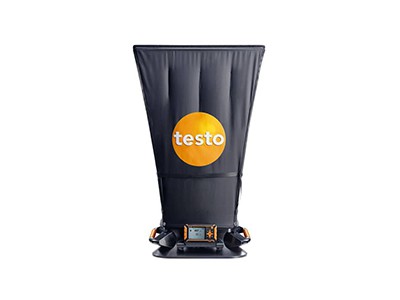

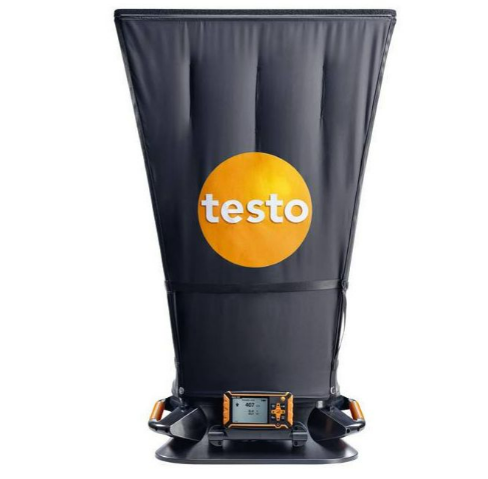

testo 420風量罩用于天花板出風口測量，幫助您順利完成空調暖通系統各項測量任務。測量底座搭配可更換風罩不僅輕巧堅固，更保證渦流出風口的精確測量。
testo 420 - 風量罩 優勢一覽
- 風量罩整機重量只有 2.9kg
- 風量罩用于大型渦流出風口風量、溫度和相對濕度測量
- 內置氣流整流柵，即使在渦流出風口也可精確測量
- 智能手機/平板電腦可通過應用程序用作第二顯示屏
- 用于在現場創建報告的應用程序。
- 可選配三腳架（延伸4米）
內置氣流整流柵，即使在渦流出風口也可精確測量
渦流出風口需要頻繁地進行風量測量。由于出風口湍流的影響，風速經常不能準確測量。 testo 420 風量罩可有效減少測量誤差。內置氣流整流柵可有效降低渦流，均勻氣流，從而實現風量在 80~3,500 m3/h之間精準測量。
- 適用于空調暖通系統測量的風量罩配備顯示屏用于顯示測量結果。可調整顯示屏方便客戶從不同角度讀取測量值。
- 可完成風速，風量，絕對壓力，溫度和相對濕度測量任務。自動歸零功能確保在微壓下精確測量。
- 背光顯示屏，所有測量值可在一屏下全部讀取。通過應用程序，實現在線保存測量值和創建測量報告功能，可以分析和管理測量測量值。無需額外配備操作軟件，也可以在計算機上進行數據管理。
在潔凈室中環境測量溫度、濕度、壓力和氣流檢測實用技巧
- 潔凈室測量的重要測試程序規范
- 用于潔凈室的檢測標準
- 選擇測量儀器的要求
 |
 |
 |
| testo 420 智能型參比級多功能測量儀 | testo 400 智能型參比級多功能測量儀 | testo 440 雙聯通用型測量儀 |

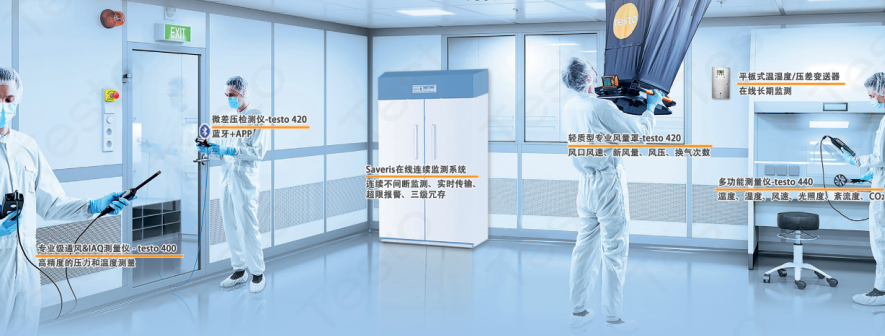

潔凈室中的測量
為了確保正確使用潔凈室，首先須提供證據證明潔凈室可以實現 其功能。它是否滿足所需的要求？它是否符合相關規范？是否所有 的環境參數都符合要求并長期穩定，確保運行安全？以及，測量儀 器該如何選擇？
潔凈室運營商進行檢測和重新檢測中，測試程序、測試人員和測 試技術必須滿足與潔凈室相關標準的要求。只有可靠的潔凈室才 能保障生產環境和實驗室的長期清潔。
有關測試程序的重要規范 國外標準:
潔凈室和輔助潔凈室區域測量方法、儀器選型有著普遍適用的基本規范 德國：VDI 2083第3部分潔凈室技術計量和測試方法 在德國，除了國際標準ISO 14644之外，VDI 2083第3部分也適 用。本指南描述了潔凈室的測量方法，可用于新工廠的資質移交、 例行檢查和持續監測。
美國、曰本潔凈室法規 美國環境科學與技術研究所(IEST)在推薦實踐IEST-rp-cc006.3中 創建了獨立的法規。 日本工業標準JIS B 9917-3:2009適用于潔凈室和相關的受控環境- 第3部分試驗方法。這兩種情況下，根據這些國家有效的規定，對 潔凈室的資格進行詳細的調整。
藥行仙的通風柜和無菌生產 除此之外，還有一些特殊應用必須符合特殊規范。根據DIN EN 1 2 4 6 9 , 用于微生物和生物技術工作的通風柜，必須配備合適 的通風系統，及時杜絕微小環境變化對產品質量和人員舒適度 的不利影響。 在用于無菌生產的制藥潔凈室中，EU-GMP指南附錄1適用，它為 潔凈室的分類和運營建立了法律框架。
有關測試程序的重要規范 國內標準:
GB/T 25915.3-2010 / ISO 14644-3: 2005 潔凈室及相關受控環 境第3部分：檢測方法 本部分規定了潔凈室和潔凈區空氣懸浮粒子潔凈度等級的檢測方 法，以及潔凈室和潔凈區性能的檢測方法。本文件推薦了測定性 能參數都有檢測儀器和檢測規程。
GB/T 25915.4-2010/ ISO 14644-4: 2001 潔凈室及相關受控環 境第4部分：設計、建造、啟動 本部分規定了潔凈室設施的設計和建造要求，還給出了一份重要性 能參數的目錄，給出包括啟動和確認要求的建造指南，以及在考慮 運行和維護的相關事項時，明確了保存持續滿意運行的設計和建造 的基本要素。
GB/T 29469-2012潔凈室及相關受控環境性能及合理性評價 本標準規定了對潔凈室及相關受控環境的性能及合理性評價的程序 和內容。 本標準適用于對潔凈室及相關受控環境的性能及合理性評價。
GB/T 36066-2018潔 凈 室 及 相 關 受 控 環 境 檢 測 技 術 分 析 與 應 用 本標準給出了潔凈室及相關受控環境的檢測要求、基本儀器配 置和技術要求。 本標準適用于潔凈室及相關受控環境的檢測技術分析與應用。
GB/T 36370-2018潔 凈 室 及 相 關 受 控 環 境 空 氣 過 濾 器 應 用 指 南 本標準給出了潔凈室及相關受控環境的空氣過濾器效率分級和 各種過濾器的應用要素。 本標準適用于潔凈室及相關受控環境中使用的空氣過濾器。
為潔凈室資質，選擇正確的測量方法
 |

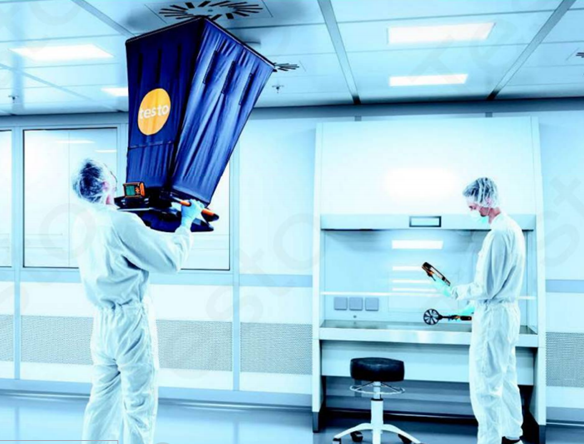

試運行潔凈室之前，要進行初步檢測，以確定系統是否達到其 預期目的。在制藥行業，這是潔凈室施工驗收的先決條件，驗收 檢測由相關主管部門進行，以獲得生產許可。在這里，將會檢測 通風系統和房間本身的適用性。 必須使用校準過的測量儀進行測量，并且這些測量儀器 滿足相關規范的要求。 流混合流中的風量測試 在具有紊流混合氣流的潔凈室中，需要測量送風風量。送風風量測 量還用于確定單位時間內潔凈室的送風量。 送風風量在終端過濾器的潔凈空氣側或在送風管道中進行測量。這 兩種方法都是基于對流經已知橫截面積的風速測量，而風量是風速 與橫截面積的乘積。 由于在回風口處引起的局部紊流和風速的影響，建議使用風量罩， 它可以捕捉從每個終端過濾器或出風口排出的全部空氣。 送風風量可以使用配有測量儀的風量罩進行測量，或者從風速儀測 出的風速乘以有效橫截面積來得出。應將風量罩的開口完全置于過 濾器或出風口前方，風量罩表面應密封在平坦表面上，以防止空氣 逸出和讀數不準確。 |
 |

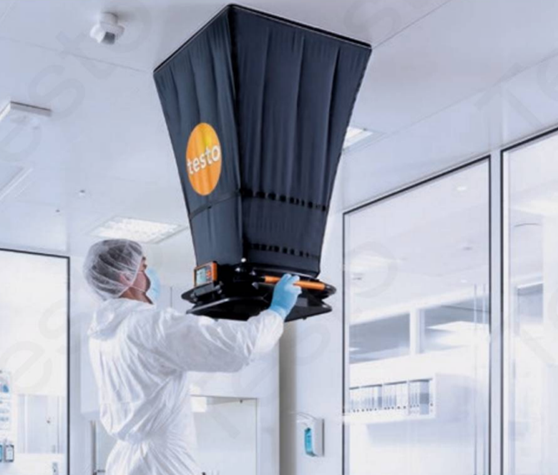

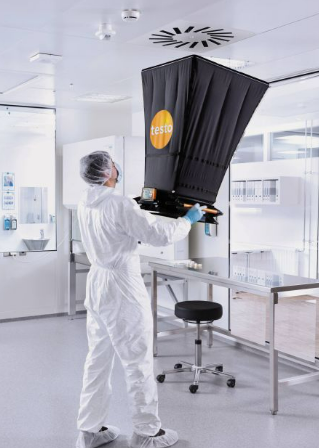

使用testo 420風量罩進行大型湍流風口風量測量單向流潔凈室和潔凈區主要測量的是風速分布，而非單向流潔凈室 和潔凈區需要測的是送風量。測量送風量是要確認單位時間內送到 設施的空氣容積，該值可用來計算單位時間的換氣次數。 在不使用風量罩的情況下，可通過風速計來評估送風量。送風量由 風速乘以出風口面積來確定。 使用直徑100mm葉輪風速計，在終端過濾器進行測量時, 應風速計放置在距離過濾介質15 - 30cm的位置。 如果可以接觸送風管道，并且管道在潔凈室的中間天花板內沒有分 支，則可以直接在送風管道中進行測量。 對于管道中的測量，應確保在空氣管道中紊流盡可能低的位置 進行測量。最合適的位置是直通4~5m的空氣管道中，其中 沒有彎曲、風量調節器或防火擋板等障礙物。 |
 |

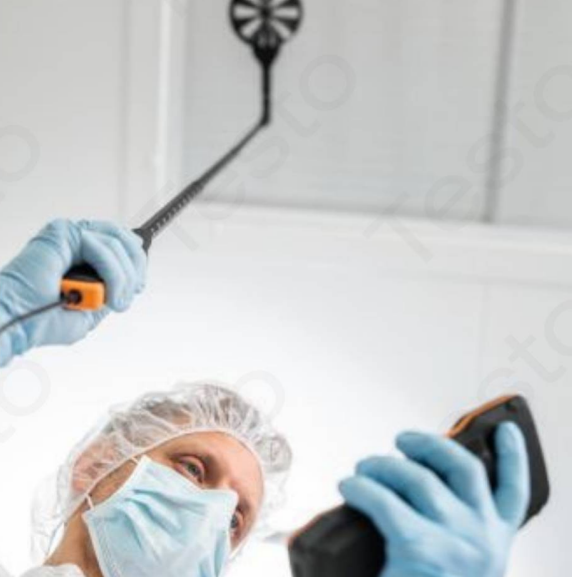

在低紊流度的風量測試在低紊流潔凈室和潔凈區中測量風速分布是必要的，因為這決定 了潔凈室的性能。可以在靠近終端過濾器的前面或潔凈室內進行 測量。這是通過確定與送鳳氣流垂直的測量橫截面，并將其分成 具有相等面積的網格單元來完成的。 風速應在距離過濾器前表面約15 ~ 30 cm處進行測量，測量點數量 應足夠多，以便可以確定潔凈室和潔凈區的送風風量；該數量應對 應于十倍表面積（以平方米為單位）的平方根，但不應低于4個， 每個過濾器出口或每個通風過濾器單元至少應測量一個點，可以使 用屏蔽來消除對低紊流的干擾。 低風速和微風速的測量，最好使用熱敏風速儀在出風口下方約 30 cm處進行測量。 |
 |

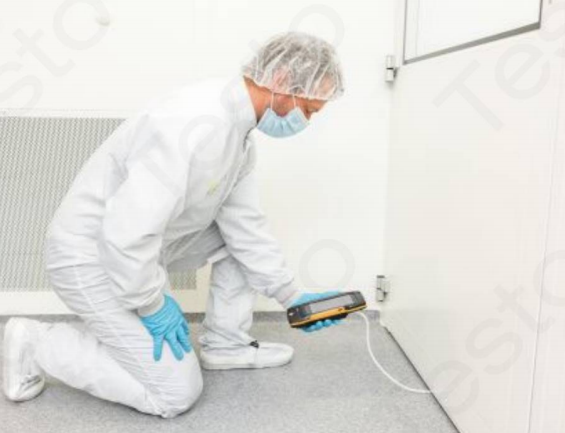

壓差測試壓差是保證潔凈室及相關受控環境防止污染和交叉污染，抗外界污 染能力的重要措施和手段。穩定的壓差是保證潔凈室潔凈等級的重 要條件。 壓差應在5 - 20 Pa之間。這些是非常小的值，約10帕。由于缺乏 準確性，許多手持測量儀并不適合此類測量。 由于測量的壓力非常低，因此使用精確的壓差測量儀至關重要。 多個潔凈室應先檢測 最里面潔凈室與相鄰房間的壓差，再逐步測試 到最后房間與周圍環境（非潔凈區）或室外環境之間的壓差。 在確定送風過濾器的壓差時，將過濾器前的壓力（背壓）與過濾器 后的壓力進行比較 。壓差水平是過濾器污染程度的一個指標。 在每個過濾器上，無論是在管道、通風設備中還是作為潔凈室 中的終端過濾器 ，在過濾器后部都有一^測量接頭可用來測量 壓差。 |
 |
壓差測試壓差是保證潔凈室及相關受控環境防止污染和交叉污染，抗外界污 染能力的重要措施和手段。穩定的壓差是保證潔凈室潔凈等級的重 要條件。 壓差應在5 - 20 Pa之間。這些是非常小的值，約10帕。由于缺乏 準確性，許多手持測量儀并不適合此類測量。 由于測量的壓力非常低，因此使用精確的壓差測量儀至關重要。 多個潔凈室應先檢測 最里面潔凈室與相鄰房間的壓差，再逐步測試 到最后房間與周圍環境（非潔凈區）或室外環境之間的壓差。 在確定送風過濾器的壓差時，將過濾器前的壓力（背壓）與過濾器 后的壓力進行比較 。壓差水平是過濾器污染程度的一個指標。 在每個過濾器上，無論是在管道、通風設備中還是作為潔凈室 中的終端過濾器 ，在過濾器后部都有一^測量接頭可用來測量 壓差。 |
 |

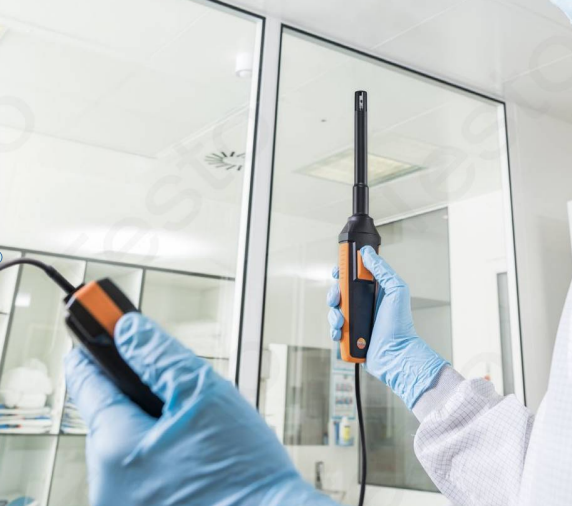

溫度和濕度分布測試溫度和濕度均勻性檢測，確保潔凈室的空氣處理系統運行正常， 保持在測試區域限值內。測試是在完成風量平衡后測試，并設置 了空氣處理系統調節器之后進行，測試應在工廠潔凈室運行了一 段時間后，當條件穩定后進行。 在每個溫控區域至少測量一個點的溫度，每個傳感器應安裝在規 定位置的工作表面高度。當經過了足夠時間并且傳感器穩定后， 記錄每個位置的溫度讀數。根據對于目的適當性進行測量，測量 時間應至少為五分鐘，并且每分鐘至少記錄一個測量值。 在每個具有濕度調節的區域中的，至少一個點安裝濕度傳感器， 當經過了足夠的時間并且傳感器穩定后。客戶與供應商應設置測 量點、測量頻率、時間間隔以及記錄數據的持續時間。 在某些應用中，可能需要進行全面的溫度測試。建議對具有嚴格 環境控制要求的區域進行均勻溫度和濕度測試。 |
 |
照明和噪聲（聲壓級）照明系統應與潔凈室的有效運行相適應。在單向流的場合，燈具 及相關散流器的設計和位置應盡量減少或消除紊流。燈具在使用 中應既不破壞潔凈室的完整性，也不產生過量污染。應依據所進 行的工作，考慮炫光問題潔凈室所有的門全部處于關閉的狀態，調節每個房間送風管 上 的定風量閥，使各房間送風量均達到設計風量，壓差的調 試過 根據人員的舒適和安全同時考慮環境（如其他設備）產生的背景 聲壓級，選定聲壓級。潔凈室設施的A計權聲級范圍一般在55dB 至65dB之間。應按ISO 3746進行噪聲控制的測量。 |
選擇測量儀時有哪些重要考慮因素?

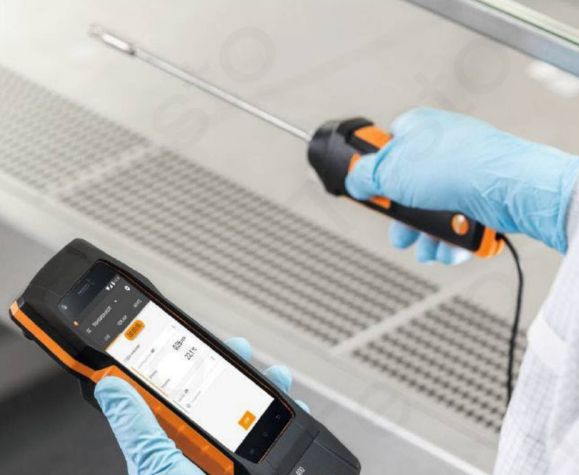

對測量儀的要求源于規范和法規的規定，基本前提是所有儀器都 經過校準，這是記錄可靠的測量數據的唯一方法。 通過監測（固定式）還是使用便攜式測量儀器，進行隨機或長期 連續測量，還是在特定時間點進行例行檢查。 便攜式測量儀器被用于潔凈室的認證和通風系統檢測，易于清潔, 避免將顆粒物帶入潔凈室，在進行測量時，直觀顯示快速支持, 可以幫助您進行所有相關測量。憑借直觀的菜單結構和圖形顯示, 即使有多個測量點，測量結果仍然一目了然。
使用便捷、輕便是測量儀的優勢。除此之外，還有一些核心要求 對于精確測量而言必不可少。這包括： •測量探頭的高測量精度 •測量探頭的長期穩定性 •易于校準 對于多功能測量儀器，應確保測量探頭可以單獨進行校準，這 將確保多功能測量儀可以持續使用。 如果您使用的多功能測量儀可將校準期間的數據偏差保存在數 字探頭中，并在測量中自動補償，您將獲得零誤差顯示，從而 獲得更精確的測量結果。
GB/T 36066-2018表2常用檢測儀器基本要求
| 測試項目 | 設備/儀器 | 要求 | 校準時間間隔 |
|---|---|---|---|
| 風速（均勻度）測試 | 風速儀 （風速直接測量） | 量程：設施檢測為0.1 m/s - 1.0 m/s 風管檢測0.5 m/s ~ 20 m/s 分辨率：0.05 m/s （或滿刻度的1 %） 精度：讀數±0.1 m/s的±5% |
不超過12個月 |
| 壓差計 （風速直接測量） | 量程：0.25 m/s-12.5 m/s 分辨率：0.1 m/s 精度：讀數的±5% （按當地大氣條件將速度壓力轉換為風速） |
不超過12個月 | |
| 風速矩陣 | 量程：0.13 m/s-12.5 m/s 精度：讀數的±5% 0.25 m/s ~ 40 m/s, ±0.04 m/s |
不超過12個月 | |
| 皮托管或單點探頭 | 量程：0.13 m/s-12.5 m/s 精度：讀數的±3% 0.25 m/s ~ 40 m/s, ±0.04 m/s |
不超過12個月 | |
| 風量（均勻度）測試 | 帶讀數風量罩 | 量程：40 rr?/h~ 3600 H/h 分辨率：1 nf/h 精度：讀數的±5% |
不超過12個月 |
| 壓差計 | 量程：0.25 m/s -12.5 m/s 分辨率：0.1 m/s 精度：讀數的±5% （按當地大氣條件將速度壓力轉換為風速） |
不超過12個月 | |
| 皮托管麟點探頭 | 量程：0.13 m/s ~ 12.5 m/s 精度：讀數的±3% 0.25 m/s - 40 m/s, ±0.04 m/s |
不超過12個月 | |
| 壓差測試 | 壓差計 | 量程：0 Pa~ 2000Pa 分辨率：＜ 1 Pa 精度：讀數的±2% |
不超過12個月 |
| 聲級測量 | 聲級計/噪聲計 | 量程：35dB~130dB 分辨率：0.1 dB 精度：±2dB |
不超過12個月 |
| 標準聲源 | 測量前用標準聲源對聲級計進行校準 精度：±0.5 dB |
不超過12個月 | |
| 普通溫濕度（均勻度）測量 | 空氣溫度測量儀 | 量程：4.5°C~38°C 分辨率：0.1°C 精度：讀數的±1% |
不超過12個月 |
| 相對濕度測量儀 | 量程：10%-90% 分辨率：±1% 精度：±2% |
不超過12個月 | |
| 光照度（均勻度）測試 | 照度計 | 量程：0lx~3000 lx 分辨率：＜ 2lx 精度：讀數的±4% |
不超過12個月 |
GB/T 36066-2018表3檢測項目偏離目標值的主要原因解析
| 檢測項目 | 異常工況 | 主要原因* |
|---|---|---|
| 相對濕度 | 夏季濕度偏高 | a) 表冷器空調冷凍水供水溫度偏高。不能滿足空調冷凍水回水 溫度｛氐于空氣處理的機器露點0.7°C以上的熱力學要求 b) 表冷器換熱效果差(結垢、結構缺陷、換熱面積不足、設計 缺陷-二級表冷系統設計成一級表冷系統等) c) 除濕方法選擇不當，當相對濕度＜40%時，冷凍去濕已不能滿 足要求，需采取化學去濕 |
| 冬季釀偏低 | a) 加濕器選型錯誤(熱力學工況為等溫加濕型選成等焓加濕 型)。采用水加濕(等焓加濕)方法是，加濕前空氣要加熱 至IJ3O°C以上，方能完成加濕目的。 b) 加濕器失靈(結水垢；電氣故障) |
|
| 壓差AP | 不能順利建立壓力梯度 | a) 風量不平衡(系統風閥工作不正常；系統漏風量過大；新風 量不足；排顧統工作不穩定等) b) 設計缺陷：1)檢測難定壓差調節"零壓點"；"零壓點"位置 選擇不合適，零點穩不住，波動太大； 2)負壓潔凈室的進出口未設緩;中間 |
| 流速V | 不均勻 | a) 空氣過濾器布置缺陷、自身結構缺陷及濾材質量問題造成氣 流組織混亂，局部產生紊流 b) 工藝設備布置或發熱設備熱氣流影響 |
| 噪聲/[dB㈧] | 超標 | a) 送風管太小，以致氣流速度過高，氣流噪聲(通常工作面搞 得氣流速度控制在0.25m/s左右) b) 消聲系統問題(未裝消聲器、劣質消聲器、送風系統消聲器 配置不合理) c) FFU單機噪聲偏高 d) 環境背景噪聲影響(工藝設備噪聲、起頭管道閥門泄漏、動 力設施噪聲聲源傳播等) e) 標準撤示不合適： 通常控制值單向流＜65dB (A)，非單向流＜60dB (A) |
| 照度/lx | 不達標 | a) 技術標準指標值偏高(電子工廠黃麵指標過高) b) 燈具配置不到位，造成照度低 |
testo 420 風量罩 其他附件和備件
硅膠連接軟管
5m 長 (最大負荷 700 hPa (mbar))
訂貨號: 0554 0440
5米連接軟管(非硅膠)，最大負荷 700 hPa(mbar)
訂貨號: 0554 0453
L型皮托管，不銹鋼
500mm長，連接壓力探頭測量流速
訂貨號: 0635 2045
風量罩 (360 x 360 mm)，需配0440 4201
訂貨號: 0554 4200
風量罩 305 x 1220 mm，需配 0440 4201
訂貨號: 0554 4201
風量罩610 x 1220 mm ，需配 0440 4201
訂貨號: 0554 4202
三腳架可延伸至4米，需配德圖testo 420風量罩。
訂貨號: 0554 4209
風量罩 915 x 915 mm，需配0440 4201
訂貨號: 0554 4203
testo 420風量罩 技術數據
| testo 420風量罩 技術數據 | |
|---|---|
| NTC 測量范圍 | -20 ~ +70 °C |
| NTC 測量精度 | ±0.5 °C (0 ~ +70 °C) ±0.8 °C (-20 ~ +0 °C) |
| NTC 分辨率 | 0.1 °C |
| NTC 響應時間 t?? | 45 s (t90) |
| 電容式濕度傳感器 濕度測量范圍 | 0 ~ 100 %RH |
| 電容式濕度傳感器 測量精度 | ±1.8 %RH + 3 %測量值 在 +25 °C (5 ~ 80 %RH) |
| 電容式濕度傳感器 分辨率 | 0.1 %RH |
| 差壓 探頭連接 | -120 ~ +120 Pa |
| 差壓 測量精度 | ±2 %測量值 + 0.5 Pa 在 +22 °C, 1013 hPa |
| 差壓 分辨率 | 0.001 Pa |
| 差壓 響應時間 t?? | 1 s (t90) |
| 絕壓 測量范圍 | 700 ~ 1100 hPa |
| 絕壓 測量精度 | ±3 hPa |
| 絕壓 分辨率 | 0.1 hPa |
| 絕壓 響應時間 t?? | 1 s |
| 風量 測量范圍 | 40 ~ 4000 m³/h |
| 風量 測量精度 | ±3 %測量值 + 12 m³/h at +22 °C 1013 hPa (85 ~ 3500 m³/h) |
| 風量 分辨率 | 1 m³/h |
| 風量 響應時間 t?? | 1 s (t90) |
| 重量 | 2900 g |
| 尺寸 | 610 x 610 mm (標準風量罩) |
| 操作溫度 | -5 ~ +50 °C |
| 系統要求 | requires iOS 12.0 or newer; requires Android 6.0 or newer; requires mobile end device with Bluetooth 4.0 |
| EU-/EG-法規 | EU指令 2014/30/EU |
| 電池類型 | 堿錳電池 |
| 電池使用時間 | 40小時 |
| 顯示屏尺寸 | 250 h with no illumination, no Bluetooth®h (without illumination, without Bluetooth®, without vacuum probe); 100 h with illumination and Bluetooth®3.5" |
| 顯示屏特性 | 點陣 |
| 顯示屏背光燈 | 帶背光顯示 |
| 數據傳輸 | USB接口; Bluetooth® 4.0 wireless technology |
| 數據傳送 | Bluetooth® |
| Radio range | 10 m |
| 存儲量 | 2 GB (內存) |
| 存放溫度 | -20 ~ +60 °C |
