適用范圍
煙塵監測儀-DF500煙塵監測儀可用于各種污染排放源的顆粒污染物濃度實時連續測量,可配套煙氣監測系統,也可單獨一臺或幾臺連接成一套煙塵監測網絡,共用一個前臺。儀器可適用于電廠,鋼廠,水泥廠等煙塵監測,也可用于除塵設備及其它粉體工程的過程控制.

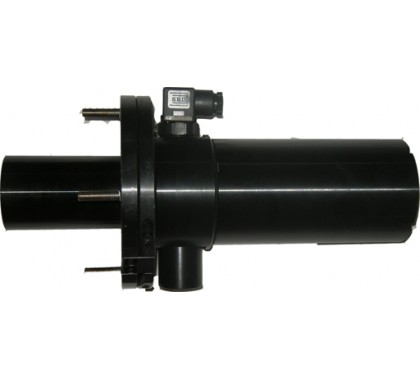

煙塵監測儀-DF500煙塵監測儀
技術特點
- 采用激光背散射原理,不怕煙道的機械振動及煙氣溫度不均造成的折射率不均造成的光束擺動.
- 單端安裝,無需光路對中.
- 儀器設計貫徹“無工具”現場安裝的思路，最大限度地降低現場安裝的復雜度，儀器及防雨系統的安裝僅電器連接需要一支螺絲刀，不必帶連接螺栓、螺母，10分鐘內即可完成安裝，最大限度地減少由于現場安裝調試帶來的諸多問題.
- 采用標準4-20mA工業標準電流輸出,連接方便.
- 儀器整體功耗非常小,大約5w左右.
- 一般標準設置參數可適用于煙道璧厚小于400，煙道直徑大于儀器名牌標示（D.GT. 2000）,在特殊的要求條件下測量區大小可以訂制. 用戶也可以在經維護人員的認可及指導下調整.
煙塵監測儀-DF500煙塵監測儀
技術指標
- 尺寸、重量: 160×160×250mm 4Kg
- 環境要求: 溫度：-40℃~65℃/相對濕度：0-100% R. H.
- 測量誤差: ±2%FS
- 介質條件: 溫度 最高300℃（高溫需定制）
- 信號輸出: 4-20mA
- 最大輸出負載: 500Ω
- 靈敏度: 2mg/m3
- 測量范圍: 最小0-200mg/m3/最大0-10g/m3
- 可以測量煙囪大小: 1-15m
- 功耗: 3 W
- 供電: DC 16-24V±10%
系統原理及構成
|
電流 環路 |
|
Chuan 傳感器 |
|
傳感器 |
|
接收鏡頭 光欄 |
|
光源 |
|
排放源 |
|
預處理 及功率 控 制 |
|
調制 |
|
放大 |
|
解調 |
|
V/I轉換 |
光學部分包括激光光源及功率控制、光電傳感、散射光接收部分。激光器發出的650nm束以一個微小的角度射入排放源,激光束與煙塵粒子作用產生散射光,背向散射光通過接受系統進入傳感器轉變成電信號進行處理.電路部分實現光電轉換、激光束的調制、信號放大、解調、光源的功率控制、V/I轉換功能。校準器用于產生一穩定的光信號,對儀器進行零點及跨度校準.
