Colibri手持式保健物理ALARA*通信平臺
Colibri 是一款獨具特性的全面保健物理儀器。它能降低HP 技術人員和輻射區域其他工作人員的照射劑量。γ劑量功能（即使在連接外接探頭時）始終開啟可確保工作人員隨時了解情況。Colibri 還可以接收預先布置在輻射區域的檢測器的無線數據（無需連接探頭，避免靠近放射源）然后手動轉存 VLD 數據。進入輻射區域，Colibri 就可快速完成測量巡檢任務，只要很短的時間工作人員就可離開輻射區域。

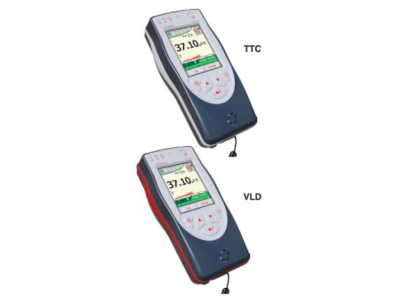

Colibri 有兩種不同的版本：
1. TTC（帶灰色墊圈）：- 用于輻射區域測量，劑量率最高可達10 Sv/h（1000rem/h）。Colibri TTC 在輻射突然增加的情況下不會飽和，并且當大多數傳統儀器停止測量時，仍始終為用戶提供可靠和精確的劑量率信息。因此，Colibri TTC是核工廠內部日常巡檢、輻射事故跟蹤和應急響應跟蹤（劑量和污染報警）的理想工具。
2. VLD：Very Low Dose（帶紅色墊圈）： - 用于公共區域輻射測量，最低測量值為10 nSv/h（1μrem/ h）。Colibri VLD 是最小的、能夠精確快速地測量從10nSv/h開始的本底劑量率變化情況的通用儀器。具有飽和極限，可以對顯著的劑量率危害進行量化。
大型彩色觸摸屏可以實時無誤地顯示多達 8 個 CSP - CANBERRA 智能探頭（七個通過藍牙，另一個通過 CSP 標準電纜）的測量值，同時始終在工作人員位置顯示劑量率。
Colibri手持式保健物理ALARA*通信平臺：特征
Colibri手持式保健物理ALARA*通信平臺

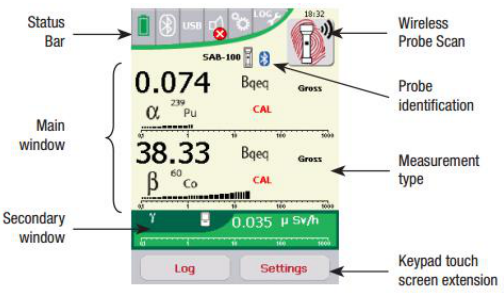

Colibri 可為每個測量窗口提供快速的半對數條形圖和平均數字讀 數。主窗口顯示內部檢測器劑量率或外部探頭讀數。當連接一個或 多個外部探頭時，二級窗口顯示它們的累積劑量或 Colibri 的劑量 率。
| Status Bar | 狀態欄 |
| Main window | 主窗口 |
| Secondary window | 二級窗口 |
| Wireless Probe Scan | 無線探頭掃描 |
| Probe identification | 探頭標識 |
| Measurement type | 測量類型 |
| Keypad touch screenb extension | 鍵盤觸摸屏擴展區 |
| Gross | 總量 |
| Log | 對數 |
| Settings | 設置 |
圖 1:Colibri 與外部α/β探頭連接時的顯示情況
儀器自帶無記憶效應的可充電電池，方便工作人員不會受到現場無 供電的影響。儀器可佩戴在皮帶上，或者可用手指帶和安全腕帶舒 適地握在手中。
Colibri 揚聲器能發出的警報及其他聲音信號。發生輻射危險時，無 論工作條件如何，儀器都會發出警報聲，同時伴隨 LED 閃爍和振 動信號。標準藍牙耳機選件可幫助工作人員在嘈雜的環境中更好地 完成放射源和污染定位任務。當使用混合α/β探頭時，Colibri 會發 出不同的聲音來區分α和β計數。這樣工作人員就不必一直看著 Colibri。
Colibri TTC 采用的是 GM 探測器，并集成了 CANBERRA 先進的 時差測量技術，該技術可實現前所未有的劑量率測量范圍，還能降 低過高劑量率情況下的飽和風險。Colibri VLD 以 CsI 閃爍體探測 器為基礎，配合新型能量補償技術，可提高整個能量范圍內的靈敏 度（專利申請中）。Colibri VLD 可快速測量極低的劑量率，而其 他儀器僅能估測此類水平的本底。劑量率每 5 秒鐘自動存儲在標有 日期的內部文件中，以便進行后期分析。
每個記錄數據的數據質量保證和可追溯性已完美地嵌入了 Colibri 運行程序中，并輔以以下典型問答過程：
| 問：何時進行的測量？ | 答：日期和時間。 |
| 問：誰執行測量？ | 答：用戶等級 |
| 問：儀器/探頭校準是否有效？ | 答：是/否 |
| 問：用戶在哪里？ | 答：內部 GPS 和/或外部無線條 形碼/RF 讀出器 ID。 |
Colibri手持式保健物理ALARA*通信平臺:升級
您可以在 www.canberra.com 上免費下載固件升級數據庫中的Colibri 升級軟件。該數據庫提供支持其他功能的所有其他軟件版本和應用程序。
Colibri 與所有 CANBERRA 智能探頭（CSP）兼容。探頭將儀器的功能擴展到一系列通用測量應用。CSP 的設計中硬件電路的關鍵部件（高壓電、放大器、甄別器等）直接位于探頭的內部。此外，與這些部件相關的智能控制也都位于探頭中，即：控制和存儲關鍵參數、設置、校準、探頭 ID、警報設置等。因此，探頭是一個完全集成的子系統，它能獲取的測量結果并發送到主機儀器。
高壓供電和數據處理都在探頭內部完成，測量精度不再像老式模擬系統那樣依賴于電纜質量。此外，探頭可以直接以熱插拔的方式接到儀器上而無需關閉儀器- 儀器能立即識別探頭，并自動將測量狀態切換至該特定探頭所需的模式。
使用 CANBERRA 智能探頭軟件（CSPS?）將探頭連接到計算機，即使不使用任何儀器，也可以直接對探頭執行校準和QA測量，從而使您在對多個探頭進行校準時也不影響儀器在現場持續部署。
Colibri 可以通過電纜連接到外部探頭。它還可以通過CSP- COM模塊使用無線技術（藍牙）連接到 CSP 探頭，無需使用電纜。由于用戶不依賴于電纜，因此可以簡化污染測量過程。
定時定標
Colibri 集成了一個定時定標的模式。用戶可在1s 到 65535s 范圍內選擇測量時間并改善MDA?，F(xiàn)實的額結果是用戶在選定的單位和測量時間內的平均值。
Colibri手持式保健物理ALARA*通信平臺
放射源搜尋模式
放射源搜尋模式在簡潔易懂的圖形界面上實時顯示放射性趨勢的 功能，顯示單位可以預先選擇。圖形信息更新可以在三個不同的 時間選項內選擇：快速=250ms、中速=500ms 或慢速=1s。
當電站退役應用中，音頻提示 功能已不能滿足應用需要且應 用精確度要求也更高，此時該 模式就顯得非常有用了。
本底扣除
Colibri 包含一個本底扣除模式。它獲取選定持續時間的本底，并在 下一次測量值中減去該本底以顯示和存儲測量凈值。Colibri 允許設 置本底有效期，在本底有效期失效后，設備將詢問用戶是否執行本 底更新。在穩定的本底區域執行污染測量任務時，此模式非常有用， 此時可以獲得反映受監測對象真實污染的測量結果。
數據記錄和測繪應用
Colibri 是測繪應用的理想工具。它可以保存與位置信息相關的大量 測量結果，如 GPS 坐標、條形碼、RF 標簽或僅僅一個增量索引。 GPS 是 Colibri 的內部選項，而條形碼或 RFID 讀出器則需要通過 藍牙進行連接。
每個記錄的數據都包含外部探頭和/或內部探測器校準可追溯性的 QA 信息?？梢酝ㄟ^虛擬觸摸屏鍵盤輸入注釋以突出顯示每個測量 點的任何具體信息。
自動數據記錄功能可存儲多達 60 000 條 0s 到 65535s 的記錄，每 個數據點的時間間隔為 0s 到 200000s。當 GPS 坐標可用時，它是 一個功能強大的繪圖工具。
Colibri 為每天測量應用管理三個標有日期的CSV文件（兼容MS-excel 文檔）
1. 每 5 秒鐘自動并存儲劑量 率。
2. 手動觸發內部探測器和/ 或外部探頭數據記錄。
3. 自動數據記錄。 這種應用選項有利于數據檢 索，因為用戶只需要確定感興 趣的日期。
Colibri 改進了 ALARA
圖3:Colibri帶有外部通道探頭
Colibri 會一直提醒您任何輻射危險。在沒有外部探頭的情況下使用時，Colibri 會顯示劑量率和累積劑量。
當連接外部探頭時，它會同時顯示外部探頭測量值和內部劑量率，使用戶在污染測量時可以了解劑量率水平。
3. 自動數據記錄。 這種應用選項有利于數據檢 索，因為用戶只需要確定感興 趣的日期。
Colibri 的特點是具有響亮的聲音警報、可見的LED和振動器，由劑量率、累積劑量和外部探頭的警報設定點觸發。
Colibri 可以通過無線藍牙鏈接連接到遠程探頭。探頭可以將測量數據從熱區傳送給用戶，無需用戶進入熱區來監視該區域。它也可以用于在進入危險區域之前評估輻射風險。這減少了工作人員的總照射劑量。
Colibri手持式保健物理ALARA*通信平臺
可自定義的儀器
Colibri 可連接到 PC，使用標準網絡瀏覽器進行數據傳輸和儀器 設置。Colibri 支持 USB（包含在標準配置內）直接連接。如果 用戶計算機支持藍牙功能，可以使用內部藍牙進行無線連接。

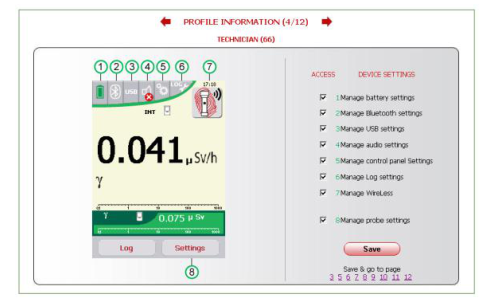

Colibri 可以為專業工作人員或一組用戶設置完全開放和高度限 制之間的任何權限。
Colibri 具備的用戶權限設置功能可以根據人員任務的任務等級 配置不同的訪問權限。用戶登錄功能可以提高數據的可追溯性， 因為每個數據都與某個特定的人員或工作組關聯。用戶可以根據 需要選擇是否啟用用戶登錄功能。
Colibri 數據和參數受密碼保護。
多探頭連接
Colibri 可以連接八個 CSP 探頭（一個通過標準電纜，另外七個通過 CSP - COM 藍牙），并同時顯示所有探頭的測量值。用戶可以決定手動或自動關注一個特定探頭。主窗口中始終顯示最近一個警報探頭的信息。
堅固的平臺
Colibri 的設計可滿足惡劣的環境要求。其ABS 外殼能夠緩震。其硅橡膠鍵盤提供出色的觸覺控制壓縮恢復能力，與普通鍵盤不同的是它對極端溫度的抵抗力極強。
Colibri 還具有防水功能，這允許它在極端環境下運行。
現場可升級軟件
Colibri 軟件可以使用標準電纜通過 PC USB 鏈接定期升級。因此，在購買儀器后很長一段時間后，后期軟件強化升級也能使用戶受益。

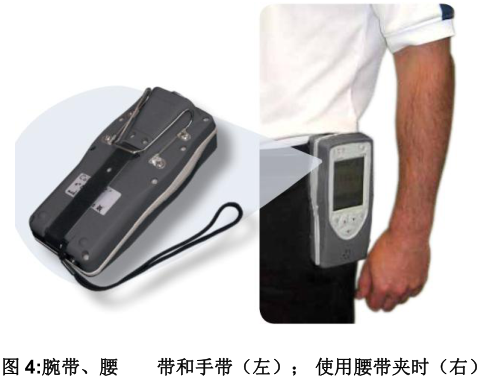

Colibri 配有腕帶和橡膠指帶。儀器本身還自帶一個金屬腰帶夾。
Colibri手持式保健物理ALARA*通信平臺：配件
| 標準的 Colibri 套件中還包括一個內有 USB 電纜和交流電源線的 便攜包。 | |
| 選件 | |
| 手柄：將 Colibri 連接到 兼容 CSP 探頭（SG、 SX、SA、SB、SAB 探 頭）的可選手柄大大簡 化了污染控制過程，因 為只需要一只手就可 以進行測量。 |  |
| 內部 GPS：三米精度 |  |
| 外部藍牙條形碼或 RFID 讀出器。 | |
| 為了從探頭端啟用無線通信，需要安裝CSP-COM藍牙模塊。由于 Colibri 有內置藍牙，不需要 額外增加模塊。 |  |
| 條形碼或無線RFID 讀出器 |  |
| 顯示單位 | |||||||||||||
| US 版 | |||||||||||||
| 探測的射線種類 | 探測器類型 | CPM | CPS | DPMeq | DPMeq/100cm2 | rem/h | R/h | c/s | Bqeq/cm2 | Bqeq | Sv/h | Sveq/h | |
| SG-1R | γ, x | NaI | ? | ? | ? | ? | |||||||
| SG-2R | γ, x | NaI | ? | ? | ? | ? | |||||||
| SAB(G)-100 | α, β | Phoswich | ? | ? | ? | ? | ? | ? | |||||
| SA-100 | α | ZnS | ? | ? | ? | ? | ? | ? | |||||
| SB-100 | β | 塑料 | ? | ? | ? | ? | ? | ? | |||||
| SA-20-2 | α | ZnS | ? | ? | ? | ? | ? | ? | |||||
| SA-32 | α | ZnS | ? | ? | ? | ? | ? | ? | |||||
| SB-20 | β | 塑料 | ? | ? | ? | ? | ? | ? | |||||
| SX-2R | X | NaI | ? | ? | ? | ? | ? | ? | |||||
| STTC | γ H*(10) | GM | ? | ? | |||||||||
| SVLD | γ H*(10) | CsI(Tl) | ? | ? | |||||||||
| SPAB-15 | α, β | PIPS ? | ? | ? | ? | ? | ? | ? | |||||
| SN-S | n | 3He | ? | ? | |||||||||
| SABG-15+ | α, β, γ | GM | ? | ? | ? | ? | ? | ? | |||||
| TELE-STTC-(C 或 R) | γ H*(10) | GM | ? | ? | |||||||||
Colibri手持式保健物理ALARA*通信平臺：技術規格
| 核參數 | 顯示單位 - 內部探測器：Sv/h、Sv 或 rem、rem/h。 H *（10）γ環境當量劑量率（符合 CIPR-60）。 |
| 接外部探頭 - c/s、Bqeq、Sv、Sv/h、Sveq、Bqeq/cm2、 Sveq/h 或 cpm、rem/h、rem、R、R/h、DPMeq、 DPMeq/100cm2。 | |
| 射線 - γ。 | |
| 探測器-TTC：能量補償型蓋革米勒計數管。 VLD：CsI（Tl）具有能量補償。 | |
| 靈敏度 (137Cs) - TTC:0.73 c/s 每μSv/h (438 cpm 每 mR/h), VLD:70 c/s 每μSv/h (27 kcpm 每 mR/h)。 | |
| 測量范圍 - TTC：0.05 μSv/h - 10Sv/h (5μrem/h - 1000rem/h), VLD:10 nSv/h - 1 mSv/h (1μrem/h - 100mrem/h). | |
| IEC 規定的范圍 - TTC：3 μSv/h - 10 Sv/h (300 μrem/h - 1000 rem/h), VLD:100 nSv/h - 1 mSv/h (10μrem/h - 100 mrem/h) | |
| IEC 規定的能量范圍 - TTC：Gamma 48 keV - 1.5 MeV, VLD:59 kev - 1.5 MeV | |
| 警報閾值 | 使用 - 在 10 個預設和可編輯的數值列表中任選其 一。 |
| 外部探頭 - 每個單位 10 個可編輯值，存儲在探頭內 存中。 | |
| 每個值都可以通過 PC 設置軟件（CSPS）和 Colibri 進行編輯。 | |
| 人體工程學 | 顯示屏 - 帶背光的 3.5 英寸 QVGA 240 * 320 TFT報警方式 - |
| 聲音警報 - 30cm 處> 85 dB，典型值：90dB。 | |
| 振動。 | |
| 可視報警 - 紅色 LED 閃爍，警報圖標和屏幕顯示顏 色（紅色）。 | |
| 鍵盤 - 帶六個按鍵的堅固硅膠鍵盤：電源、音頻、 背光、上、下、進入。 | |
| 操作控制 - 開機時，自動自檢。使用時，主要功能 的定期檢查。 | |
| 數據存儲（內部或外部探測器） - 測量結果、閾值、 探頭 ID、序列號、時間和日期、校準參數和位置信 息。512 MB 閃存。 | |
| 電氣設備 | 電池 – 內置可充電電池（鋰）。 |
| 外部充電器 - 100 - 240 V ac/47 - 63 Hz。 | |
| 充電時間 - 約 2 小時 | |
| 電池壽命 - 高達 25 小時（基于 TTC 版本）；當電 池壽命<1 小時時顯示“電量不足” 圖標。 | |
| 機械參數 | 外殼 – 帶硅橡膠鍵盤的模制聚碳酸酯外殼。防水且易于去污。 |
| 尺寸 - 195 x 100 x 69 mm (7.6 x 3.9 x 2.7 in.) (LxWxH). | |
| 重量 - 約 630 g，取決于版本和選件（22.2 oz）。 | |
| 外部探頭接頭 - 防水 Fisher 插座。 | |
| 環境參數 | 工作溫度 - TTC：- 20 至+50°C（-4 至122°F），VLD:-10°C至+40°C（14°F 至 104°F） |
| 儲藏溫度 - TTC：-25 至+60°C（-13 至140°F），VLD:-25至+50°C（-13 至 122°F）。 | |
| 相對濕度和防水保護 - 10％至95％（在+35°C下）和IP67（30 分鐘內防水深度達 1 米（3.4ft）。 | |
| 適用標準 | Bluetooth Class2。 |
| ANSI - 符合 ANSI 42.17A。 | |
| IEC - 符合 IEC 60846：2009 和IEC 60325 標準（有外部污染探頭時）。Colibri - TTC 已通過IEC60846：2009- 型號認證 N°0111-CS-A046-11。 | |
| CE - 符合 CE 要求。 | |
| RADIO/ FCC - 符合。 | |
| 訂購參考 | Colibri TTC - Basic - EM96846。（不包括 BT、Wi-Fi 或 GPS） |
| Colibri TTC - GPS - EM87771。 | |
| Colibri VLD - Basic - EM96146。（不包括 BT、Wi-Fi 或 GPS） | |
| Colibri VLD - GPS - EM86789。 | |
| 備用 Colibri 交流充電器 - EM87452。 | |
| 備用 Colibri 便攜包 - EM89305。 | |
| Colibri 車載直流充電器 - EM88805。 | |
| 帶充電座和鑰匙伸縮扣的條碼讀取器- EM89303。 | |
| 帶充電座和鑰匙伸縮扣的 RFID 讀取器- EM89304。 | |
| 手柄：用于 Colibri 和一個 CSP 探頭- EM87501。 | |
| 用于 CSP 的 1.5 米直連電纜- EM77336。 | |
| 用于的 10 米直連電纜 CSP - EM99006。 | |
| 用于 CSP 的 20 米直連電纜- EM98830。 | |
| CSP 的 0.7 - 1.5 米卷纜- EM77337。 | |
| CSP-COM 藍牙版通訊模塊- EM82481。 | |
| Colibri 內部探測器校準電纜- EM88940。 | |
| Colibri 內部探測器英文校準軟件CSPS - E（國際單位）-EM80643。 | |
| Colibri 內部探測器英文校準軟件CSPS - E（美國單位）-EM80642。 | |
| Colibri 內部探測器法語校準軟件CSPS - F（美制單位）-EM78468。 |
