主要特點和優點

主要性能指標

• 100 MHz 或200 MHz 帶寬型號
• 高達5 GS/s 的最大采樣率，200 ps 分辨率
• 4 條全面隔離的浮動通道
• 600 V_RMSCAT III, 1000 V_RMSCAT II 等級輸入(BNC 到接地)

測量和分析

• 21 種自動測量
• 波形數學運算和FFT 頻譜分析
• 電壓、時間、頻率、功率光標測量

應用功能

• TrendPlot™記錄測量數據
• 波形通過/ 失敗極限測試
• 100 屏自動顯示屏記錄程序

易用功能

• 6 英寸(153 mm)明亮的彩色顯示器
• USB 設備端口和主控端口
• 電池可連續工作7 個小時

應用

• 嵌入式模擬和數字設計
• 電源器件、電源電子和電源設計
• 汽車和航空設計和維護
• 工用設備設計和安裝
• 現場測試和服務

便于攜帶，處理挑戰性環境

4 條隔離輸入通道，簡便地處理任何類型的混合信號輸入。

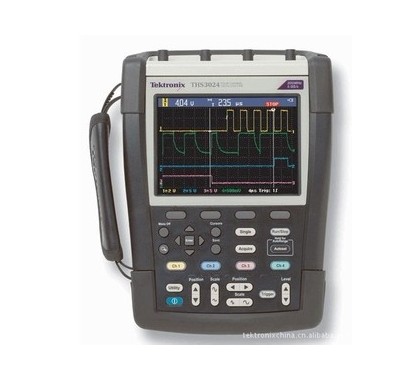

THS3000 手持式示波器系列重量輕，擁有4條隔離通道，電池 可連續工作長達7個小時，能夠安全地在工作臺或在現場進行 浮動測量或差分測量。現在，您可以獲得預期泰克提供的優異 性能，安全經濟地處理棘手的環境。

準確地測量信號

THS3000 手持式示波器擁有高達200 MHz 的帶寬、4 條通道 和5 GS/s的最大采樣率，沒有任何其它示波器能夠在這樣一臺 便攜式儀器中，提供如此高的帶寬和采樣率。THS3000手持式 示波器系列每條通道提供了10,000 點的記錄長度，可以以更 高的采樣率捕獲更多的信號信息，清楚地查看信號細節。對必 需測量在長時間內變化的低速信號的應用，THS3000系列提供 了滾動模式，把記錄長度擴展到30,000 點信號信息。

安全地進行浮動測量和差分測量

隔離通道技術支持1000 VRMS 的最大浮動電壓


在電源電子、電源半導體和其它電子應用上進行準確安全的測 量，在信號參考點浮動或沒有參考接地時可能極具挑戰性。在 信號覆蓋從低壓到高壓(kV)范圍或必須使用保護技術，可能產 生地面環路時，問題會變得非常復雜。

為實現浮動測量，THS3000系列在結構上不同于其它大多數示 波器。其所有輸入通道都與主機箱及相互隔離。此外，電源適配器和USB接口完全隔離，確保安全測量，消除無意中接地或 意外短路的風險。在配置適當?shù)奶筋^時，其可以保證您迅速、 安全、準確進行測量。

輸入信號和浮動電壓最大安全等級


選擇適當?shù)奶筋^

*¹無源探頭參考引線沒有衰減，因此任何工作電壓或過壓瞬態信號都會直接傳送 到示波器參考點上。因此，無源探頭參考浮動等級永遠不會超過示波器參考浮 動等級。

快速分析被測器件

THS3000手持式示波器系列帶有多種分析工具，幫助您驗證被 測器件運行情況，迅速識別問題。通過使用波形數學運算，您 可以加、減、乘任何信號，考察瞬態功率或觀察增益。垂直光 標和水平光標可以觀察波形上的特定點，準確地測量電壓、電 流、時間或頻率。通過21種自動測量功能，您可以迅速準確地 進行常見測量。內置快速傅立葉變換(FFT)功能可以觀察信號頻 譜，揭示信號干擾、串?dāng)_或開關噪聲。

TrendPlot™查找間歇性問題

使用測量光標或目視分析測量數據和記錄。


間歇性問題可能是由定時誤差、溫度變化、環境影響引起的， 也可能是由連線或連接器中斷而引起的。TrendPlotTM功能繪制 測量期間的最小值和最大值，幫助您找到這些問題。您可以選 擇最多4個測量，繪制任意或全部四個輸入電壓、電流、頻率、 時間和相位的任意組合，所有這些數據都帶有時間捕獲信息。

自動捕獲和記錄100 個顯示屏的數據

THS3000 系列示波器，迅速簡便地播放捕獲的數據。


捕獲隨機信號或變化信號通常會非常困難。THS3000系列可以 連續捕獲100個顯示屏，大大簡化了任何類型的波形數據記錄 工作。每個捕獲的屏幕都包括多條通道和數學運算波形，每個 波形都有自己的時間標記。通過選擇限定觸發條件，還可以把 數據捕獲訂制到特定事件。可以自動重播所有捕獲的屏幕或選 擇的屏幕，迅速簡便地播放數據。

波形極限測試

用戶自定義極限測試可以簡便地識別隨機異常波形。


THS3000系列可以自動監測信號，判斷輸入波形是否位于預先 定義的界限范圍內，輸出測試通過或失敗結果。用戶可以選擇 測試一條或所有輸入通道，自動記錄測試通過或失敗數據。可 以使用重放模式簡便地復核數據，也可以把數據存儲到外部 USB 存儲設備中。

完整的電源測量解決方案

電壓波形乘以電流波形，簡便地計算瞬時功率。


為在馬達驅動器、電源轉換器/逆電器和電源半導體器件上執 行電源測量，THS3000 系列配備了相應的工具，處理最常見 的測量。對基本調試，可以結合使用隔離的輸入通道與各種電 壓探頭和電流探頭。每條輸入通道可以配置成與探頭類型和衰 減相匹配，確保正確的測量和光標讀數。4條通道可以簡便測 量三相電，或同時捕獲數字控制信號和電源信號

電源轉換電子器件測量通常要求擁有更高電壓等級的探頭，泰 克提供了一種無源探頭，帶有專為進行浮動測量設計的絕緣系 統。標配THP0301-X 可以測量高達849 Vp-p (300 VRMS)的電 源。選配P5122 探頭在與THS3000 系列結合使用時，適合在 二類環境中測量1000 VRMS器件，相對于接地的最大浮動電壓 可以高達600 V 600 V_RMS。

專業設計，讓您的工作更輕松

直觀操作

THS3000 手持式示波器系列擁有前面板布局及直觀的用戶界 面，儀器使用簡便，縮短了學習時間，提高了效率。對第一次 設置或經常改變連接點的情況，THS3000 系列提供了單鍵自 動設置和自動量程功能，可以自動設置觸發系統，調節垂直和/ 或水平示波器設置。

簡便易用

明亮的彩色顯示器可以簡便地觀察正在測量的信號。每個波形 都帶有顏色編碼，對應輸入探頭連接器、前面板選擇裝置按鈕 及兩端帶顏色的各只探頭的顏色。通過在設置過程中實現顏色 匹配，可以保證用戶能夠簡便地識別波形。

為幫助用戶完成設置，它以11 種用戶可以選擇的語言提供了 用戶信息，包括英語、法語、德語、西班牙語、意大利語、葡 萄牙語、韓語、日語、簡體中文、繁體中文和俄語。

靈活地傳送數據

泰克 OpenChoice^®桌面軟件擴展儀器功能。


標配USB 端口，方便數據存儲、數據傳送和儀器控制。


THS3000 系列示波器在側面板上標配一個USB 主控端口和一 個USB迷你端口，可以迅速簡便地把儀器設置、屏幕圖和波形 數據保存到U 盤上，或把數據直接傳送到PC 上。THS3000 系 列標配泰 OpenChoice^®桌面軟件，可以把新的THS3000 系 列示波器集成到現有的測量系統中，利用數據采集、測量分析 和文件管理擴展功能。

用途廣泛，便于攜帶，在您需要的地方工作

選配旅行工具箱(TK)版本包括一個硬面手提箱，用來存儲儀器、附 件及筆記本電腦。


THS3000手持式示波器系列電池可連續工作7個小時，重僅4. 8 磅(2.2 公斤)，提供了最優異的便攜能力。現在，實驗室中測 量的數據可以方便地與現場測量的數據關聯起來，這一切都在 一臺儀器上完成。THS3000 系列滿足IP41 等級標準，堅固耐 用，可以從實驗室?guī)У焦I(yè)環境和現場環境中。選配的旅行工 具箱帶有硬面手提箱和實用附件，可以安全方便地在路上攜帶 THS3000 系列。從實驗室到現場，THS3000 手持式示波器系 列為您提供了一臺多功能高性能儀器，可以用于各種工作環 境。

您可以依賴的性能
