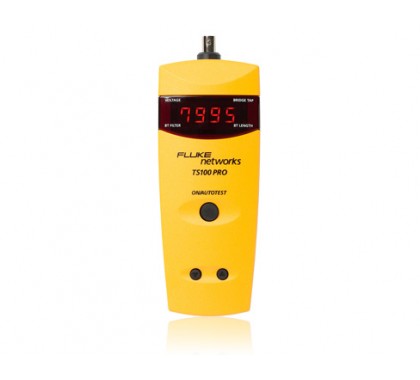

TS ? 100 PRO 電纜故障定位儀

產品編號：	62486
品牌：	福祿克
型號：	TS ? 100 PRO
單價：	面議
起訂：	1 臺
供貨總量：	100 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2022-04-14 11:03
瀏覽次數：	16

公司基本資料信息

詳細說明

帶 PowerBT™ 橋接抽頭的 TS ^®100 PRO 電纜故障定位儀

通過觸碰按鈕檢測橋接抽頭。

報告離多個橋接抽頭的距離，遠達 3,200 英尺（ 975 米）
測試開路和短路，遠達 8,000 英尺（ 2.4 公里）
獲得專利的 SmartTone，準確識別線對
內置 TDR 和音頻發生器
AC/DC 電壓檢測
一鍵式測試

為您所有的技術人員投資合適的工具。帶 PowerBT™ 橋接抽頭檢測的新 TS ^®100PRO PowerBT™ 電纜故障定位儀不僅能夠檢測開路/短路電路—遠達 8,000 英尺（2.4 公里），還是電信技術人員防御橋接抽頭的第一線。由于橋接抽頭是 DSL 網絡性能問題的重要來源，所以在造成客戶流失前我們需要迅速確定和修復。通過觸碰按鈕，TS100 Pro 在幾秒鐘內就可在長達 3,200 英尺（ 975 米）的電纜上準確定位多個橋接抽頭。

TS^®100 PRO 在電信、三重播放/聲音、數據和視頻專業方面使用，它還為用戶提供了一個內置的音頻發生器，帶有五種不同的音頻和獲取專利的可準確識別線對的 SmartTone^®，可在任意兩根導線、電話線、安全線或同軸電纜的一端報告交流/直流電壓。這一集五大功能于一身的工具是如此的實惠，每一個技術人員都可以擁有。

特性

»

TS100 PRO 特點和優點

功能：

橋接抽頭檢測，用于 xDSL 資格預審
- 報告離多個橋接抽頭的距離，遠達 3,200 英尺（ 975 米）
- 可查看橋接抽頭后的電纜末端
遠距離測試儀—測試開路和短路，遠達 8,000 英尺（2.4 公里）
帶有 5 個不同音頻的獲得專利的 SmartTone 音頻發生器，準確識別線對
內置 TDR（時域反射儀）
AC/DC 電壓檢測
一鍵式測試
內置音頻發生器

優點：

經濟實惠的橋接抽頭的檢測
提高 xDSL 的網絡性能
集五大功能于一身的工具—測試離橋接抽頭的距離、開路和短路電路、電壓檢測和帶有 5 個不同音頻的 SmartTone
不需要復雜的設置或具備專業知識
不需要解釋或分析復雜的圖表

型號和配件

型號

型號/名稱	說明
TS100-PRO-BT-TDR	帶橋接抽頭檢測的 TS100 PRO 電纜故障定位儀 TDR 套件
LEAD-ABNP-100	帶折角排針和穿刺針腳的測試引線。與 TS100 和 TS100 PRO 兼容
CASE-TS100	帶 Fluke Networks 標志的 TS100/TS100PRO 的便攜袋
LEAD-ALIG-100	帶鱷魚夾的測試引線。與 TS100 和 TS100 PRO 兼容
LEAD-ABN-100	帶折角排針的測試引線。與 TS100 和 TS100 PRO 兼容

規格

TS100 PRO 規格
最大長度	某些類型的電纜為 8,000 英尺（ 2,438 米）、大多數類型的電纜為 4,000 英尺（1,220 米）、高損耗的電纜為 500 英尺（152 米）如果電纜太長，致使不能正確測量，測試儀將顯示 –Err。
典型最大線纜長度	8,000 英尺（2,438 米）：CAT-3 雙絞線 8,000 英尺（2,438 米）：CAT-5 雙絞線 6,000 英尺（1,830 米）：12/2 交流電電線 3,000 英尺（900 米）：RG-6/U 電視同軸電纜 1,500 英尺（457 米）：RG-174/U 同軸電纜
最小長度	無最小長度（在 0 英尺/米可以讀取橋接抽頭）。最小非零讀數是 2 英尺或 1 米。
長度精確度	對于小于 10英尺（3 米）的電纜，± 2英尺（± 0.6米）對于長度超過 10 英尺（3米）而小于 200 英尺（60米）的電纜，± 5英尺（± 2米）對于長度超過 200 英尺（60米）的電纜，+/-3%+/-5 英尺 (±2 米)
離橋接抽頭的距離	0 英尺至 3,200 英尺（ 975米）
橋接抽頭的最小長度	離橋接抽頭 10％的距離。根據電纜特性而定。
測量速率	每秒最多 4 次完整測量，根據線纜尺寸和均勻性，降至每次測量 2 秒。
VOP	可調為 20 到 99，保存在閃存內。
測試技術	具有 100 Ω 驅動阻抗、 6V 最大脈沖高度的時域反射計 (TDR)。
電纜類型	實際上為所有兩個或更多導線。
電源	4 AA 堿性電池。
反接電池保護	如果電池接反，將不會損壞測試儀。
電池壽命	35 小時（典型）
電池低電量指示	當電池電壓低于4.5V 時，LED 交替顯示為 LO 和 bAtt。
最大輸出電壓	電壓峰值為 4
最大隔離電壓	RMS 為 250伏
電壓測量	量程：0 伏交流電至 115 伏交流電; 0 伏直流電到 ± 150 伏直流電精度：交流電：+/-1%+/-2 伏 (45 Hz 到 65 Hz)；直流電：+ / -1％+ / - 2 伏直流電
高壓檢測	檢測到的交流電壓為 115伏；檢測到的直流電壓為 ± 150 伏。交流電壓 ≥ 90 伏或直流電壓≥ 100 伏導致高壓警告，在顯示屏上顯示
SmartTone® (5 個音頻) 范圍	7,000 英尺（2,134 米）
音頻范圍	52,800 英尺（16,093 米）
音頻接入	幅度為電池電壓的 80 % 時大約為 1 kHz。可變的頻率和節奏。線纜條件從任何其它條件變為“正常-開路”時，音頻特性也變化。
阻抗范圍	35 Ω 到 330 Ω，在此范圍內自動補償。不能正確測試阻抗超出此范圍的線纜，并且可能產生不穩定或不正確的讀數。
溫度范圍	工作時：32°F 至 104°F（0°C 至 40°C）存放：32°F 至 131°F（0°C 至 55°C）
濕度	工作時：20% 到 80% 的相對濕度存放：0% 到 100% 的相對濕度
工作濕度	86°F（30℃）時最高為 80% 104°F（40℃）時最高為 50%
操作高度	最高 9,843 英尺（最高 3,000 米）
重量	1 磅（ 454克）
體積	7.4 英寸 x 2.7 英寸 x 1.4 英寸（18.8 厘米 x 6.9 厘米 x3.6 厘米）
安全	IEC 61010 -1： 2010 ; N10140 EMC：IEC/EN61326-1:2006
認證和合規	符合相關的歐盟標準符合相關澳大利亞標準 IEC/EN61010-1 CAN/CSA-C22.2 No. 1,010.1-92 + CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1

注釋：專利 6160405、 6285195、 6323654 和 6509740。規格如有變更，恕不另行通知。

規格

TS100 PRO 規格
最大長度	某些類型的電纜為 8,000 英尺（ 2,438 米）、大多數類型的電纜為 4,000 英尺（1,220 米）、高損耗的電纜為 500 英尺（152 米）如果電纜太長，致使不能正確測量，測試儀將顯示 –Err。
典型最大線纜長度	8,000 英尺（2,438 米）：CAT-3 雙絞線 8,000 英尺（2,438 米）：CAT-5 雙絞線 6,000 英尺（1,830 米）：12/2 交流電電線 3,000 英尺（900 米）：RG-6/U 電視同軸電纜 1,500 英尺（457 米）：RG-174/U 同軸電纜
最小長度	無最小長度（在 0 英尺/米可以讀取橋接抽頭）。最小非零讀數是 2 英尺或 1 米。
長度精確度	對于小于 10英尺（3 米）的電纜，± 2英尺（± 0.6米）對于長度超過 10 英尺（3米）而小于 200 英尺（60米）的電纜，± 5英尺（± 2米）對于長度超過 200 英尺（60米）的電纜，+/-3%+/-5 英尺 (±2 米)
離橋接抽頭的距離	0 英尺至 3,200 英尺（ 975米）
橋接抽頭的最小長度	離橋接抽頭 10％的距離。根據電纜特性而定。
測量速率	每秒最多 4 次完整測量，根據線纜尺寸和均勻性，降至每次測量 2 秒。
VOP	可調為 20 到 99，保存在閃存內。
測試技術	具有 100 Ω 驅動阻抗、 6V 最大脈沖高度的時域反射計 (TDR)。
電纜類型	實際上為所有兩個或更多導線。
電源	4 AA 堿性電池。
反接電池保護	如果電池接反，將不會損壞測試儀。
電池壽命	35 小時（典型）
電池低電量指示	當電池電壓低于4.5V 時，LED 交替顯示為 LO 和 bAtt。
最大輸出電壓	電壓峰值為 4
最大隔離電壓	RMS 為 250伏
電壓測量	量程：0 伏交流電至 115 伏交流電; 0 伏直流電到 ± 150 伏直流電精度：交流電：+/-1%+/-2 伏 (45 Hz 到 65 Hz)；直流電：+ / -1％+ / - 2 伏直流電
高壓檢測	檢測到的交流電壓為 115伏；檢測到的直流電壓為 ± 150 伏。交流電壓 ≥ 90 伏或直流電壓≥ 100 伏導致高壓警告，在顯示屏上顯示
SmartTone® (5 個音頻) 范圍	7,000 英尺（2,134 米）
音頻范圍	52,800 英尺（16,093 米）
音頻接入	幅度為電池電壓的 80 % 時大約為 1 kHz。可變的頻率和節奏。線纜條件從任何其它條件變為“正常-開路”時，音頻特性也變化。
阻抗范圍	35 Ω 到 330 Ω，在此范圍內自動補償。不能正確測試阻抗超出此范圍的線纜，并且可能產生不穩定或不正確的讀數。
溫度范圍	工作時：32°F 至 104°F（0°C 至 40°C）存放：32°F 至 131°F（0°C 至 55°C）
濕度	工作時：20% 到 80% 的相對濕度存放：0% 到 100% 的相對濕度
工作濕度	86°F（30℃）時最高為 80% 104°F（40℃）時最高為 50%
操作高度	最高 9,843 英尺（最高 3,000 米）
重量	1 磅（ 454克）
體積	7.4 英寸 x 2.7 英寸 x 1.4 英寸（18.8 厘米 x 6.9 厘米 x3.6 厘米）
安全	IEC 61010 -1： 2010 ; N10140 EMC：IEC/EN61326-1:2006
認證和合規	符合相關的歐盟標準符合相關澳大利亞標準 IEC/EN61010-1 CAN/CSA-C22.2 No. 1,010.1-92 + CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1
