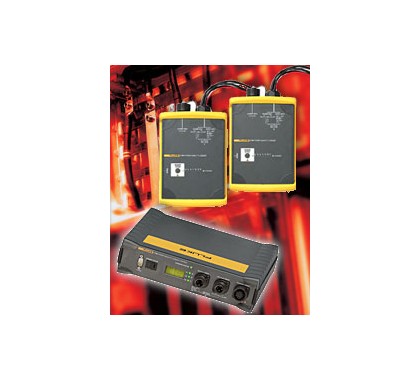

Fluke 1740 系列三相電能質量記錄儀

?

產品編號：	64193
品牌：	Fluke
型號：	Fluke 1740
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2022-04-22 13:27
瀏覽次數：	46

?

公司基本資料信息

詳細說明

Fluke 1740 系列三相電能質量記錄儀

小巧耐用的 Fluke 電能儀表輕松完成電能質量記錄對于需要診斷和分析電能質量問題的技術人員來說，Fluke 1740 系列三相電能質量記錄儀是日常必備的電能儀表。這些電能記錄儀不僅能夠同時記錄多達 500 個電能參數（保存時間長達 85 天），而且還能監測各種事件，因此可以幫助技術人員發現間歇性及難以察覺的電能質量問題。隨附的 PQ 記錄軟件可在進線口、變電站處或在設備工作期間迅速評估電能質量，因而符合最新的 EN50160 標準。應用干擾分析 – 發現設備故障的根源，以便將來進行改進和預防維護 符合電能質量要求 – 驗證進線口處的電能質量電能質量分析 – 安裝之前評估基本電能質量，確保符合關鍵系統的要求負載分析 – 在增加負載之前檢驗電力系統的容量電力和電能質量評估 – 評估在實施改進前、后的電能消耗、電能系數和常規電能質量，以驗證設施改進的效果

· 即插即用：憑借自動化的電流探針檢測和供電功能，只需數分鐘內便可完成設置

· 裝入機盒：小巧、全絕緣的殼體和附件可以輕松裝入周?chē)鷰щ姷莫M小空間

· 確定根源：隨附的 PQ 記錄軟件可以迅速分析趨勢、創建統計匯總以及生成詳圖和表格

· 長期監測電能：可在記錄過程中下載數據，無需中斷操作

· 高精度測量電壓：符合 IEC61000-4-30 A 級電壓準確度要求 (0.1%)

· 快速驗證電能質量：使用統計概圖評估電能質量，符合 EN50160 電能質量標準

· 結實耐用：適合日常的現場檢修工作，不含移動部件，經久耐用的絕緣盒，兩年保修

適合各種應用場所的記錄儀

便攜式 Fluke 1740 系列電能質量記錄儀可在任何中低電壓應用場所進行簡便的安裝和使用。提供三種型號，滿足任何基本或高級的電能記錄需求。

Fluke 1743：IP65 防水監測工具，適合記錄常見的電能參數，其中包括 V、A、W、VA、VAR、PF、電能、閃變、電壓事件和THD。

Fluke 1744：具備 Fluke 1743 的所有功能。除了記錄常見的電能參數外，Fluke 1744 還可測量電壓和電流諧波、間諧波、電源信號、失衡及頻率。

Fluke 1745：此高級 IP50 電能質量記錄儀除了具備 1744 的所有測量功能外，還包括實時 LCD 和五小時不間斷電源。

產品功能	Fluke 1745	Fluke 1744	Fluke 1743
測量常見電能參數：V、A、W、VA、VAR、PF、電能、閃變、電壓事件和 THD。	•	•	•
測量電壓和電流諧波（可達 50th）、失衡和電源信號	•	•
防塵/防水	IP50	IP65 防水	IP65 防水
顯示	LED + LCD	LED	LED
UPS 不間斷電源	5 小時	3 秒	3 秒
尺寸（高x寬x厚）	282 x 216 x 74 毫米（11.5 x 8.8 x 3 英寸）	170 x 125 x 55 毫米（6.9 x 5.1 x 2.2 英寸）	170 x 125 x 55 毫米（6.9 x 5.1 x 2.2 英寸）

一般數據

基本誤差

請查閱參考條件，實施兩年擔保

保修期

2 年

校準間隔

推薦 2 年

質量體系

產品的研發、設計和制造均符合 DIN ISO 9001 標準

參考條件

	23°C ± 2K；74°F ± 2K，Vm=230 V ± 10%，50 Hz ± 0.1 Hz 或 60 Hz ± 0.1 Hz
相位順序：	L1，L2，L3
間隔長度：	10 分鐘
Wye 連接：	（L1、L2、L3 至 N）
電源：	88 V ... 265 VAC

環境條件

工作溫度范圍：	-10°C 至 55°C；14°F 至 131°F
操作溫度范圍：	-0°C 至 35°C；32°F 至 95°F
存放溫度范圍：	-20°C 至 60°C；-4°F 至 140°F
參考溫度范圍：	23°C ± 2K；74°F ± 2K
相對濕度：	Fluke 1745：B2 類，符合 IEC 60654-1 標準 Fluke 1744/43：C2 類，符合 IEC 60654-1 標準

殼體

堅固的全絕緣殼體和附件

防護級別

Fluke 1745：	IP50，符合 EN 60529 標準
Fluke 1744/1743：	IP65，符合 EN 60529 標準

安全

IEC/EN 61010-1 600 V CAT III，300 V CAT IV，2 級污染，雙重絕緣

測試電壓類型

5.2 kV rms，50 Hz/60 Hz，5s

EMC

幅射標準：	IEC/EN 61326-1，EN55022
電磁防干擾：	IEC/EN 61326-1

電壓和電流測量

輸入電壓

輸入范圍 V_IP-N：	最大 480 VAC
輸入范圍 V_IP-P：	最大 830 VAC
最大過載電壓：	1.2 V_I
輸入范圍選擇：	按工作種類編程
連接：	P-P 或 P-N，單相或三相
額定電壓V_N：	<= 999 kV，通過 PT 和比率
輸入電阻：	約 820 kΩ/通道 Lx-N 單相（L1 或 A，L2 或 B，L3 或C，已連接）：約 300 kΩ
基本誤差：	V_I 的 0.1 %
變壓器：	比率：<999 kV/V_I
比率選擇：	按工作種類編程

使用 Flexi Set 時的電流輸入

輸入范圍 I_I L1 或 A、L2 或B、L3 或 C、N：	15 A/150 A/1500 A/3000 A ac
量程：	0.75 A … 3000 A ac
基本誤差：	小于 I_I 的 2 %
位置影響：	最大值 ± 測量值的 2 % －導線到測量頭的距離 > 30 mm
雜散磁場影響：	< ± 2 A ac (Iext=500 A ac)，且到測量頭的距離 > 200 mm
溫度系數：	< 0.05 %/K
電流互感器：	比率 <= 999 kA/I_I
比率選擇：	按工作種類編程
連接：	3 相，3 相 +N，2 相 L1 或 A 和 L3 或C（雙瓦特表法）7 極連接器

鉗表的電流輸入

輸入范圍 I_I L1 或 A、L2 或 B、L3 或C、N：	0.5 V 額定 (I_I) 1.4 Vpeak
基本誤差：	小于 I_I 的 0.3 %
最大過載：	10 V ac
輸入電阻：	約 8.2 kΩ
電流互感器：	比率 Ω 999 kA/I_I

電能系統

三角型，二元三角型，Y 型，單相，分相

記錄儀

電源

工作范圍：	88 V 至 660 V（絕對值），50 Hz/60 Hz 100 V 至 350 V dc，內部保險絲：630 mA T
功耗：	5 瓦特
不間斷電源：	Fluke 1745：借助智能電源管理，內置電池通?？晒╇?/span> 5 小時以上 Fluke 1743/44：3 秒電容
保險絲：	電源保險絲只能在維修地點更換。電源可以并聯到測量輸入（最高660 V）

顯示屏、指示器

狀態和電壓電平 LED 指示燈
Fluke 1745：LC 背光顯示屏，用于顯示電壓、電流、有效電能和相位順序。

存儲

	8 MB 閃存 (Flash-EPROM)
間隔：	A 函數 > 12000 間隔，存儲時間 85 天以上（10 分鐘間隔） P 函數 > 30000 間隔，存儲時間超過 212 天（10 分鐘間隔）
事件：	> 13000
存儲器類型：	線性，循環

接口

RS 232、9600...115 000 波特，自動波特率選擇，3 線通信

尺寸

Fluke 1745：	282 x 216 x 74 毫米（115 x 88 x 33 英寸）
Fluke 1743/1744：	170 x 125 x 55 毫米（69 x 51 x 22 英寸）

重量

Fluke 1745：	約 3 千克
Fluke 1744/1743：	約 2 千克

測量

A/D 轉換器：	16 位，采樣率：10.24 kHz
抗鋸齒濾波器：	FIR 濾波器，f_c =4.9 kHz
頻響：	誤差 < Vm 的 1 %，40 Hz 至 2500 Hz
間隔長度：	1、3、5、10、30s；1、5、10、15、60 分鐘
最小/最大值的平均時間：	½，1 個電源周期，200ms，1，3，5s
時基：	分辨率：10 ms (50 Hz)，誤差：2s/天 (23°C)；74°F ± 2K

型號名稱

描述

Fluke 1743

Memobox 電能質量記錄儀

所有型號均包括：

· 4 個靈活探針 15/150/1500/3000 A，2 米電纜

· 包含 PQ 記錄軟件的光盤

· RS232 接口電纜和 RS232-USB 適配器

· 電壓和電源測試線

· 4 個黑色接線夾

· 彩色定位工具包

· 便攜包

· 帶有測量值的測試證書

· 英文印刷手冊

· 多語言手冊光盤

Fluke 1743 Basic

Memobox 電能質量記錄儀

Fluke 1744

Memobox 電能質量記錄儀

Fluke 1744 Basic

Memobox 電能質量記錄儀

Fluke 1745

Memobox 電能質量記錄儀

nok="f" gradientshapeok="t" o:connecttype="rect">

測試線，探頭和線夾
VL1735/45	Voltage Lead Set

機套和掛件
C435

電流鉗
I1A/10A Clamp PQ4
I5A/50A Clamp PQ4	Clamp PQ4 5A/50A
I1A/10A Clamp PQ3
I5A/50A Clamp PQ3	I5A/50A Clamp PQ3 3-Phase 5A/50A
I20A/200A Clamp PQ3	I20A/200A PQ3 3-Phase Clamp
I20A/200A Clamp PQ4	I20A/200A PQ4 Clamp

機架固定套件
1743/44 Poleset	安裝工具包

標題	類型	下載
1744/1743	用戶手冊	簡體中文
1744/1743	補充內容用戶手冊	美國英語
1745	用戶手冊	簡體中文
1745	補充內容用戶手冊	美國英語
PQ Log	用戶手冊	簡體中文
1743, 1744, 1745	Statement of Memory Volatility	美國英語
1A/10A	說明單	簡體中文
20A/200A	說明單	簡體中文
5A/50A	說明單	簡體中文
3000A/6000A	說明單	簡體中文
3000A/6000A	補充內容說明單	美國英語
FS17XX/FS17XX IP65	說明單	簡體中文
