便攜式電能質量監測儀

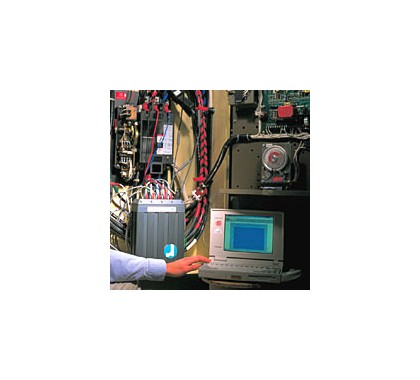

所有時間都可在每一周期洞察所有，每一事件、每一參數－而僅需數秒 您的配電系統將無秘密可言。利用電能記錄儀系列，可以有效提高維護和排障工廠電能質量的能力。它們可以監控3相配電系統中電能的各個方面，沒有盲點或間隙。具有9個通道，可以監控零線和地線。與其它電能監控設備不同的是，它能夠時時刻刻監控所有導線上的電能質量的每一參數。
|
· 4 個電壓通道，測量三個相電壓和零－地電壓
· 5 個電流通道，除了相線電流外，還可監控零線和地線電流。
· 電能質量記錄儀監測每一周期的電能質量事件，例如驟降、驟升、斷電和瞬態電壓脈沖，同時在所有通道上進行檢測。
· 不知道要查找什么事件？不用擔心，不需要設置觸發門限。自適應門限功能最優化了事件的捕獲。您不用擔心丟失事件或是存儲器中充滿噪聲。
· 記錄真有效值電壓、真有效值電流、頻率、諧波、功耗參數（W、kWh、VA、VAR、PF）、三相不平衡和閃變。
· 根據EN50160標準分析電壓特性。
· 可以捕獲6400 V峰值，持續時間為500 ns的瞬態電壓脈沖。
· 高速波形捕獲功能，可以顯示快達500 ns的瞬態電壓脈沖。
· 保存多達 96,000 個事件
· 實時示波顯示所有9個通道的數據。
· 鋁質外殼，終身受用
· 以太網接口，下載更加方便和快捷，可利用TCP/IP通過網絡通信。
· 多種型號可供選擇。無論是便攜式還是固定安裝式，總有一款能滿足您的需要。需求變化了？只需簡單地增加選件，即可擴展系統的功能。
|
軟件進一步完善了系統
有兩個軟件包可用于電能記錄儀：
|
· 電能質量分析系統軟件
· Scenario 軟件
· 兩個軟件包均可以和電能質量記錄儀進行通信，以圖形的方式顯示電能系統的參數，具有數據管理工具。
|
Scenario 軟件
該軟件包可以進行預示分析、管理數據，提前發出警告，避免停工。
|
· 可以在一個時間標尺上繪制多個測量時段的數據
· 包括用于比較多個數據庫中的趨勢的工具。
· 計算電能質量指標－可以表征電力系統的總體性能的指數。利用電能質量指標，可以確定系統性能的趨勢。
|
|
|
技術指標
|
|
通道數量
|
|
|
電壓（相電壓）
|
|
量程：
|
100 mV - 600 V真有效值，1000 V 峰值
|
|
采樣率：
|
6.4 kS/s¹ 或 2 MS/s²
|
|
分辨率：
|
14 bit，90 mV
|
|
準確度：
|
±(1.5% 讀數 + 0.5 V)
|
|
|
電壓（零線）
|
|
量程：
|
10 mV - 70 V真有效值，1000 V 峰值
|
|
采樣率：
|
6.4 kS/s¹ 或 2 MS/s²
|
|
分辨率：
|
14 bit，90 mV
|
|
準確度：
|
±(1.5% 讀數 + 0.5 V)
|
|
|
電流
|
|
量程：
|
取決于 CT
|
|
采樣率：
|
6.4 kS/s¹
|
|
分辨率：
|
14 bits
|
|
準確度：
|
±(0% 讀數 + 0.1% 探頭量程 + 探頭不準確度)
|
|
|
瞬變捕捉
|
|
量程：
|
200 - 1000 V 峰值
|
|
采樣率：
|
6.4 kS/s¹
|
|
分辨率：
|
10 bit，12 V
|
|
準確度：
|
±(5% 讀數 + 36 V)
|
|
|
高速瞬態電壓脈沖捕獲
|
|
量程：
|
200 - 6400 V 峰值
|
|
采樣率：
|
6.4 kS/s¹
|
|
分辨率：
|
10 bit，12 V
|
|
準確度：
|
±(5% 讀數 + 36 V)
|
|
|
注：
|
|
¹)
|
50 Hz 的電源頻率
|
|
²)
|
高速型號
|
| |
標稱基波頻率： 50/60 Hz ± 0.1 Hz
|
| |
電壓和電流采樣：128 采用/周期
|
|
|
安全技術參數
|
|
安全等級
|
| |
IEC 61010-1 CAT III 600 V
|
|
|
標準：
|
|
測量：
|
IEC 61000-4-30 Class B，采用基于周期的技術
|
|
電能質量：
|
EN 50160
|
|
閃變：
|
EN 60868
|
|
|
機械和一般參數
|
|
尺寸
|
|
|
重量
|
|
|
保修期
|
|
|
包裝箱
|
|
|
電能，電池壽命
|
|
市電：
|
85 - 264 VAC, 47 - 440 Hz
|
|
直流電源：
|
10 - 15 V，帶4255 電纜
|
|
內部電池：
|
鎳鎘（NiCd）電池，通電后自動充電
|
| |
對設備供電5分鐘，然后停機。恢復供電后自動恢復監測。
|
|
功耗：
|
40 W
|
|
|
型號名稱
|
描述
|
|
1650/011B
|
|
|
1650/031F
|
|
|
1650/031H
|
|
|
1650/111B
|
|
|
1650/131H
|
|
|
1650/131L
|
|
|
1650/131M
|
|
|
| |
|
ORPz4cwV
59TieTo79bDja0tb6WqI7MkSBdI0O8iYwJR9ydrFCRoH1Y4HX5Mg0PfgCr5HeUCraVpN0+AKPjLB
sGS/DHW89CKjwHNLyTH1jFLPMI2M0sgozYwCw1n6DSajtKBT6c8m8NlO/3go+0ICE1z6RSVrqs7n
vs2/AAAA//8DAFBLAwQUAAYACAAAACEAnGZGQbsAAAAkAQAAKgAAAGNsaXBib2FyZC9kcmF3aW5n
cy9fcmVscy9kcmF3aW5nMS54bWwucmVsc4SPzQrCMBCE74LvEPZu0noQkSa9iNCr1AcIyTYtNj8k
UezbG+hFQfCyMLPsN7NN+7IzeWJMk3ccaloBQae8npzhcOsvuyOQlKXTcvYOOSyYoBXbTXPFWeZy
lMYpJFIoLnEYcw4nxpIa0cpEfUBXNoOPVuYio2FBqrs0yPZVdWDxkwHii0k6zSF2ugbSL6Ek/2f7
YZgUnr16WHT5RwTLpRcWoIwGMwdKV2edNS1dgYmGff0m3gAAAP//AwBQSwECLQAUAAYACAAAACEA
u+VIlAUBAAAeAgAAEwAAAAAAAAAAAAAAAAAAAAAAW0NvbnRlbnRfVHlwZXNdLnhtbFBLAQItABQA
BgAIAAAAIQCtMD/xwQAAADIBAAALAAAAAAAAAAAAAAAAADYBAABfcmVscy8ucmVsc1BLAQItABQA
BgAIAAAAIQAfeoSFCwMAALcGAAAfAAAAAAAAAAAAAAAAACACAABjbGlwYm9hcmQvZHJhd2luZ3Mv
ZHJhd2luZzEueG1sUEsBAi0AFAAGAAgAAAAhAJxOXiHiBgAAOhwAABoAAAAAAAAAAAAAAAAAaAUA
AGNsaXBib2FyZC90aGVtZS90aGVtZTEueG1sUEsBAi0AFAAGAAgAAAAhAJxmRkG7AAAAJAEAACoA
AAAAAAAAAAAAAAAAggwAAGNsaXBib2FyZC9kcmF3aW5ncy9fcmVscy9kcmF3aW5nMS54bWwucmVs
c1BLBQYAAAAABQAFAGcBAACFDQAAAAA=
" o:spid="_x0000_s1026" style="visibility: visible; width: 3.75pt; height: 15pt; ">nok="f" gradientshapeok="t" o:connecttype="rect">
|
| |
|
測試線，探頭和線夾
|
|
3602/RPM Probe
|
電池夾探頭
|
|
3605/RPM Probe
|
柱式探頭
|
|
3606/RPM Probe
|
旋開式探頭
|
|
3607/RPM Probe
|
母線探頭
|
|
3608/RPM Probe
|
3608/RPM 探頭
|
|
電流鉗
|
|
3005-PR
|
Model 3005R CT
|
|
3014-PR
|
Model 3014 CT
|
|
Model 3100R Current Transformer
|
Model 3100R CT
|
|
3110-PR
|
Model 3110/RPM CT
|
|
Model 3112/RPM CT
|
Model 3112/RPM CT
|
|
Model 3120R Current Transformer
|
Model 3120R 鉗式變流器
|
|
3210-PR
|
Model 3210/RPM CT
|
|
Model 3212/RPM CT
|
Model 3212/RPM CT
|
|
Model 3300 Current Transformer
|
Model 3300 CT
|
|
3310-PR
|
Model 3310/RPM CT
|
|
3312-PR
|
Model 3312/RPM CT
|
|
選件
|
|
1651/OPK
|
電能質量測量選件（在 /B、/F、/H、/L 和 /M 型號中為標準配置）
|
|
1652/OPK
|
在 /B、/F 和 /L 型號中增加 W、kWh、VA、VAR 和 Cos Φ 功能
|
|
1653/OPK
|
在 /B 型號中增加諧波頻譜、總諧波失真（THD）、不平衡和閃變測量功能
|
|
1658/OPK
|
1658/OPK
|
|
1663/OPK
|
TCP/IP 棧（在 /B、/F、/H、/L 和 /M 型號中為標準配置）
|
|
軟件
|
|
5000/RPM
|
功率分析儀軟件
|
|
5000S/RPM
|
功率分析儀軟件
|
|
5100/RPM
|
含報告編寫器的功率分析儀軟件
|
|
5100S/RPM
|
含報告編寫器的功率分析儀軟件
|
|
5400/RPM
|
Scenario 分析軟件
|
|
5500/RPM
|
含Master Polling的功率分析軟件
|
|
5500S/RPM
|
含Master Polling的功率分析軟件
|
|
5600/RPM
|
含報告編寫器和 Master Polling的功率分析軟件
|
|
5600S/RPM
|
含報告編寫器和 Master Polling的功率分析軟件
|
|
5901/RPM
|
在功率分析軟件中增加報告編寫器
|
|
5903/RPM
|
在功率分析軟件中增加 Master Polling
|
|
5904/RPM
|
在功率分析軟件中增加 Sub-Polling
|
|
5905/RPM
|
在功率分析軟件中增加報告編寫器和Master Polling
|
|
|
|
