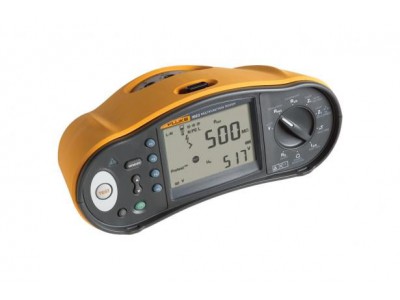

Fluke 1663 安裝測試儀提供專業安裝人員所需的全面功能和高級測量能力。它緊湊輕便（不到 1.3 kg），配有軟墊背帶和腰帶，便于攜帶。該測試儀操作直觀，不同水平的技術工人都可以輕松掌握，可以立即投入使用，以便按照所有當?shù)胤ㄒ?guī)快速有效地開展測試。其他功能包括用于 RCD 和環路測試的開/關切換式自動啟動功能以及自檢功能，這些功能可為您節省時間并讓您對結果更有信心。
該測試儀使用 RCD B 型（平滑直流電流）VAR 模式對電動汽車充電樁直流保護裝置進行測試，測試過程依據 IEC 62955 標準，可生成用于 RCD A-EV 型或 RDC-DD 型裝置的測試電流（6/60/200 mA 和 < 2 至 6 mA 的斜坡）。這樣能夠快速輕松地測試充電樁附加的 6 mA 直流監視器，并可與 Fluke FEV100 或 FEV300 結合使用。
Fluke 1663 與 Fluke 的 TruTest? 軟件兼容，讓您告別傳統的電氣系統數據管理和報告過程中的麻煩操作。無論您是在辦公室測試固定導線裝置或電器用具、在車間驗證維修情況，還是執行年度檢查，妥善的數據管理對于為客戶生成易于理解的報告都至關重要。TruTest? 軟件可讓您輕松快速地從測試儀器直接導入測量結果，管理從儀器傳輸?shù)奈募?，或根?jù)需要手動輸入數據。
| 交流電壓測量 | ||
| 量程 | 500 V | |
| 分辨率 | 0.1 V | |
| 45 Hz 至 66 Hz 的精度 | 0.8% + 3 | |
| 輸入阻抗 | 360 kΩ | |
| 過載保護 | 660 V 真有效值 | |
| 通斷性測試 (RLO) | ||
| 量程（自動量程） | 20 Ω / 200 Ω / 2000 Ω | |
| 分辨率 | 0.01 Ω / 0.1 Ω / 1 Ω | |
| 開路電壓 | >4 V | |
| 絕緣電阻測量 (RISO) | ||
| 測試電壓 | 50-100-250-500-1000 V | |
|
測試電壓準確度 （額定測試電流下） |
+10%、-0% | |
| 測試電壓 |
50 V 100 V 250 V 500 V 1000 V |
|
| 絕緣電阻量程 |
20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ |
|
| 分辨率 |
0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ |
|
| 測試電流 |
1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ |
|
| 環路和線路阻抗 (ZI) | ||
| 量程 | 10 Ω（Hi 電流 mΩ 模式）/20 Ω/200 Ω/2000 Ω | |
| 分辨率 | 0.001 Ω/ 0.01 Ω/ 0.1 Ω/1 Ω | |
| 預期接地故障電流，PSC 測試 | ||
| 量程 | 1000 A / 10 kA (50 kA) | |
| 分辨率 | 1 A / 0.1 kA | |
| 計算 |
預期接地故障電流 (PEFC) 或預期短路電流 (PSC) 分別通過將測得的 電源電壓除以測得的環路 (L-PE) 電阻或線路 (L-N) 電阻來確定。 |
|
| RCD 測試，所測 RCD 類型 | ||
| RCD 類型 |
AC1 G2、S3 |
|
| 1663 型號 | A4、AC1、G2、S3 | |
| 1664 FC 型號 | A、AC、B5、S | |
| 注釋 |
1對應 AC 2通用型，無延遲 3時間延遲 ?對應脈沖信號 ?對應平滑直流信號 |
|
| 跳閘速度測試 (ΔT) | ||
| 電流設置1 |
10-30-100-300-500-1000 mA – VAR 10-30-100 mA |
|
| 倍數 |
x ?、x 1 x 5 VAR 模式 B 型 - 6、60、200 mA |
|
| 測量范圍 | RCD G 型 |
310 ms 50 ms |
| RCD S 型 |
510 ms 160 ms |
|
| EV / RDC-DD |
6 mA - 10s 60 mA - 0.3s 200 mA - 0.1s |
|
| 注釋 |
1僅限 1000 mA AC 型 最大 700 mA，A 型，采用 VAR 模式 RCD B 型（平滑直流電流）的 VAR 模式依據 IEC 62955 標準， 可生成用于 RCD A-EV 型或 RDC-DD 型的測試電流（6/60/200 mA和 < 2 至 6 mA 斜坡）。 |
|
| RCD/FI 跳閘電流測量/斜坡測試 (IΔN) | ||
| 電流量程 |
RCD 額定電流的 30% 至 110%1 < 2 mA 至 6 mA 平滑直流3 |
|
| 步長 |
IΔN 的 10%2 30 s 內線性上升 |
|
| 保持時間 | RCD G 型 | 300 ms/步長 |
| RCD S 型 | 500 ms/步長 | |
| 測量精度 | ±5% | |
|
指定的跳閘電流范圍 (EN 61008-1) |
AC 型為 50% 至 100% A 型 (>10 mA) 為 35% 至 140% A 型 (≤10 mA) 為 35% 至 200% B 型為 50% 至 200% |
|
| 注釋 |
1A 型 (IΔN > 10 mA) 為 30% 至 150% A 型 (IΔN = 10 mA) 為 30% 至 210% B 型為 20% 至 210% 2B 型為 5% 3對于 RCD A-EV 型/RDC-DD 型，依據 IEC 62955 |
|
| 接地電阻測試 (RE) | ||
| 量程 | 200 Ω / 2000 Ω | |
| 分辨率 | 0.1 Ω / 1Ω | |
| 頻率 | 128 Hz | |
| 輸出電壓 | 25 V | |
| 一般技術指標 | ||
| 尺寸（長 x 寬 x 高） | 10 x 25 x 12.5 cm | |
| 重量（含電池） | 1.3 (kg) | |
| 電池規格、數量 | AA 型，6 節 | |
| 密封等級 | IP-40 | |
| 安全性 | 符合 EN/IEC 61010-1 和 EN/IEC 61010-2-034 標準 | |
| 過電壓 | CAT III / 500V；CAT IV 300V | |
| 性能 | EN61557-1 至 EN61557-7 和 EN61557-10 | |
