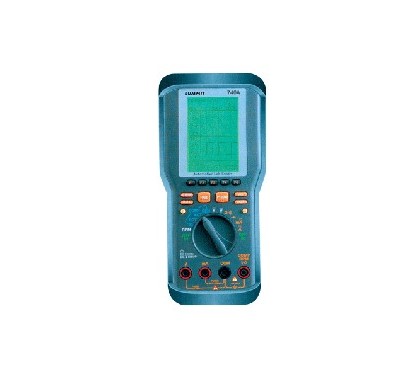

- DC至500KHZ示波器頻寬
- 內附自動量程真正RMS值數字萬用表
- 自動置位供水平及垂直分格
- 雙蹤示波器顯示
- 元件測試功能(如感應器，螺線管，電氣，點火器)
- RS-232C界面供傳輸測量數據及波形
- 設計符合安全標準UL311，CSA C22.2 NO.1010-1
- 超偏轉LCD,160×240像素
- 最大輸入電壓:1000V
- 電表AC頻寬:20KHZ
|
顯示類型
|
超級雙蹤 LCD 160X240 pixies.
|
|
帶寬
|
500KHz
|
|
AC 帶寬
|
20KHz
|
|
基本DC 精度
|
0.3%
|
|
任何輸入端與地之間最大電壓
|
1000V
|
|
操作溫度
|
0 to 5°C
|
|
貯存溫度
|
-20 to 60°C
|
|
相對濕度
|
0 to 80% : 0-35°C
|
| |
0 to 70% : 0-50°C
|
|
溫度系數
|
0.1×(指定精度)每°C 當溫度處于<18°C 或 >28°C
|
|
電源供應
|
Ni-cad 電池7.2V,AA Cell×6
|
|
電池工作時間
|
3.5 小時帶背燈
|
|
安全設計
|
Pollution degree2, over-voltage Cat,II 1000V Cat III 600V per IEC 1010 and UL3111
|
|
尺寸
|
52×220×100mm
|
|
重量
|
1lb.6oz
|
| 水平 |
|
取樣率
|
20M次/秒
|
|
記錄長度
|
單觸摸式和瞬變捕捉：512；其它模式：256
|
|
取樣/Div
|
20
|
|
刷新率
|
實時
|
|
模式
|
單觸發
|
|
精度
|
0.01%
|
|
掃描率
|
1uS to 1S IN 1,2,5 sequence
|
|
觸發
|
|
類型
|
內部
|
|
耦合
|
AC,DC ,瞬變捕捉
|
|
斜度
|
上升或下降沿
|
|
內觸發靈敏度
|
2/20 Division
|
|
垂直
|
|
帶寬
|
500KHz
|
|
解析度
|
8Bit
|
|
通道
|
雙
|
|
耦合
|
AC,DC
|
|
輸入阻抗
|
1Mohm
|
|
精度
|
3%
|
|
最大輸入電壓
|
1000Vp-p
|
|
其它
|
|
波形記憶
|
8 shot
|
|
REF 波形記憶
|
43 shot
|
|
設定記憶體
|
8 shot
|
|
瞬變捕捉
|
超過0.05H/Div 0.25V/Div 火花最小時間 1uS
|
|
DC V
|
|
范圍
|
解析度
|
精度
|
阻抗
|
|
400mV
|
0.1mV
|
±(03%+2)
|
10Mohm
|
|
4V
|
0.001V
|
|
40V
|
0.01V
|
|
400V
|
0.1V
|
|
1000V
|
1V
|
|
AC V
|
|
范圍
|
解析度
|
精度
|
阻抗
|
|
50Hz~450Hz
|
0.45KHz~5Khz
|
5KHz~20KHz
|
|
300mV
|
0.1mV
|
±(0.75%+5)
|
±(2%+5)
|
±(2.5%+5)
|
10Mohm
|
|
3V
|
0.001V
|
|
30V
|
0.01V
|
|
300V
|
0.1V
|
|
750V
|
1V
|
|
N/A
|
|
二極管測量
|
|
測試電壓
|
最大測試電流
|
過載保護
|
|
3V
|
Approx 2.5ma
|
600V DC or AC 峰值
|
|
DC A
|
|
范圍
|
解析度
|
精度
|
過載保護
|
|
40ma
|
0.01ma
|
±(0.5%+5)
|
保險管
|
|
400ma
|
0.1ma
|
F 600V 0.5A
|
|
4A
|
0.001A
|
±(0.75%+5)
|
保險管
|
|
10A
|
0.1A
|
F 600V 10A
|
|
AC A
|
|
范圍
|
解析度
|
精度
|
過載保護
|
|
30mA
|
0.01mA
|
±(0.75%+5)
|
保險管
|
|
300mA
|
0.1ma
|
F 600V 0.5A
|
|
3A
|
0.001A
|
±(1.5%+5)
|
保險管
|
|
10A
|
0.01A
|
F 600V 10A
|
|
歐姆測量
|
|
范圍
|
解析度
|
精度
|
過載保護
|
|
400ohm
|
0.1ohm
|
±(0.5%+5)
|
600V DC or AC 峰值
|
|
4Kohm
|
0.001Kohm
|
|
40Kohm
|
0.01Kohm
|
|
400Kohm
|
0.1Kohm
|
|
4Mohm
|
0.001Mohm
|
±(1%+10)
|
|
30Mohm
|
0.01Mohm
|
|
導通測量
|
|
測試電壓
|
門限
|
過載保護
|
|
3V
|
100digits
|
600V DC or AC 峰值
|
|
轉速(RPM)
|
|
RPM
|
60 ~ 12000
|
1RPM
|
±2 RPM
|
|
% 工作, 周期
|
0.0 ~99.9% (30 RPM to 19,000 RPM 脈寬.0.5ms)
|
|
占空
|
0.0 ~356.4°(30 RPM to 19,000 RPM 脈寬 .0.5ms)
|
|
脈寬
|
0.2 ~1999.9ms(30 RPM to 19,000 RPM 脈寬 .0.5ms)
|
|
頻率
|
0.1 ~4000Hz9(30 RPM to 19,000 RPM 脈寬 .0.5ms)
|
|
|
