參數	描述
可能組合	? 2種重量顯示器 ? 10種量程，從3 kg到3 t ? 13種平臺尺寸
材質	MIS… 稱重顯示器：不銹鋼 MW.P…/MAPP… 稱重顯示器：不銹鋼 稱重平臺 ? 鍍鋅鋼，帶粉末涂層，抗沖擊、刮擦、磨損。 色號： NCSS3502-B (RAL7040) 秤盤： ? AISI304不銹鋼（800 × 600 mm及以下） ? 粉末涂層鋼（800 × 800 mm及以上）	MW.S…/MAPS… 稱重顯示器：不銹鋼 稱重平臺： ? AISI304不銹鋼 秤盤： ? AISI304不銹鋼
稱重顯示器	提供螺栓板或可選安裝在秤臺上的立柱
其它	? 4個可調節高度的水平支腳 ? 水平泡 ? 過載保護
分辨率（非認證）	根據型號，最大30,000 d
稱重系統	1個或4個C3傳感器
IP防護等級	MIS… ? 稱重顯示器：IP65 MW P…/MAPP… ? 稱重平臺：IP65 ? 稱重顯示器：IP65	MW.S…/MAPS… ? 稱重平臺：IP67（傳感器IP68） ? 稱重顯示器：IP65
數據接口（2個插槽）	可選： ? RS 232 ? RS 485/422 ? 模擬輸出：0/4...20 mA，0-10 V，16位 ? 數字I/O（5輸入5輸出) ? Ethernet TCP/IP和ModbusTCP
內置Alibi內存	可選： 130,000數據集
全面的附件	? 斜坡 ? 基坑框架 ? 滾輪傳送帶 ? 臺秤	? 電纜 ? 打印機 ? 墻面支架 ? 軟件 ? 立柱
供電	100?240 VAC (-15%/+10%)，50?60 Hz，最大17 W/23 VA 可選： ? 22.8?26.7 VDC，最大12 VA ? 22.8?26.7 VAC，50?60 Hz，最大12 VA ? 通過內置電池包
電源線長度	3 m
三級秤操作溫度范圍	-10 … +40°C
非認證秤操作溫度范圍	-10 … +40°C
存儲溫度范圍	-10 … +40°C
放射性	符合EN 61326-1，class B (IEC 61326-1)
電安全性	符合EN 61010-1 (IEC 61010-1)和 EN 60950 (IEC 950)
抗干擾	符合 EN 61326-1，工業區域（IEC 61326-1）
凈重/毛重	MW/MAP...DC... (320 × 240mm) 5 / 6.2 kg MW/MAP...ED... (400 × 300 mm) 8 / 9.9 kg MW/MAP...FE... (500 × 400 mm) 14.7 / 16.7 kg MW/MAP...GF... (650 × 500 mm) 28 / 42.1 kg MW/MAP...IG... (800 × 600 mm) 38 / 52.1 kg MW/MAP...II... (800 × 800 mm) 51 / 66 kg MW/MAP...LI... (1,000 × 800 mm) 60 / 75 kg MW/MAP...LL... (1,000 × 1,000 mm) 72 / 96 kg MW/MAP...NL... (1,250 × 1,000 mm) 88 / 112 kg MW/MAP...NN... (1,250 × 1,250 mm) 120 / 146 kg MW/MAP...RN... (1,500 × 1,250 mm) 137 / 174 kg MW/MAP...RR... (1,500 × 1,500 mm) 160 / 198 kg MW/MAP...WR... (2,000 × 1,500 mm) 217 / 261 kg

參數	描述
傳感器連接	供電：8.4 V 傳感器技術：4線或6線技術
電橋阻抗	83 Ω 到 2,000 Ω
測量信號集線器	0 mV 到 29.4 mV
測量信號/校正值	最小 0.672 μV/e
靈敏度	最大4百萬分度（內部）
凈重	約2.3 kg

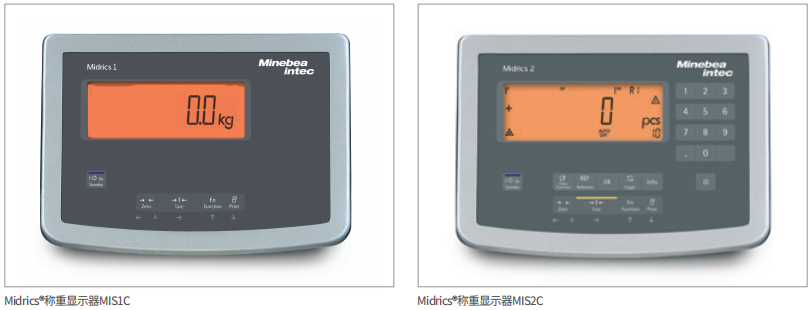

用戶界面	應用等級1	應用等級2
鍵盤	5鍵	23鍵
顯示	14段字符 20 mm高重量讀數	14段字符 20 mm高重量讀數 和應用符號
應用	應用等級1	應用等級2
稱重	●	●
數據傳輸到打印機/電腦	●	●
計數		●
百分比稱重		●
平均		●
檢重/分類		●
總計		●
凈總計		●
標識符（4 × 40 字符）		●
日期/時間（可選）	●	●
內置Alibi內存（可選）	●	●

	量程(kg)	可讀性(g)			材質
					E：不銹鋼；V：鍍鋅鋼；P：粉末涂層				稱重平臺電纜 長度約長(m)
					MW.P.../MAPP...		MW.S.../MAPS...
訂購號			- L	- I	秤盤	框架	秤盤	框架
1C-3DC	3		0.2	0.1	E	V	E	E	2.5
1C-6DC	6		0.5	0.2	E	V	E	E	2.5
1C-15DC	15		1	0.5	E	V	E	E	2.5
1C-30ED	30		2	1	E	V	E	E	2.5
1C-30FE	30		2	1	E	V	E	E	2.5
1C-60ED	60		5	2	E	V	E	E	2.5
1C-60FE	60		5	2	E	V	E	E	2.5
1C-60GF	60		5	2	E	P	E	E	2.5
1C-60IG	60		5	2	E	P	E	E	2.5
1C-150FE	150		10	5	E	V	E	E	2.5
1C-150GF	150		10	5	E	P	E	E	2.5
1C-150IG	150		10	5	E	P	E	E	2.5
4C-150II	150		10	5	P	P	E	E	6
4C-150LL	150		10	5	P	P	E	E	6
4C-150NN	150		10	5	P	P	E	E	6
1C-300GF	300		20	10	E	P	E	E	2.5
1C-300IG	300		20	10	E	P	E	E	2.5
4C-300II	300		20	10	P	P	E	E	6
4C-300LL	300		20	10	P	P	E	E	6
4C-300NN	300		20	10	P	P	E	E	6
4C-600II	600		50	20	P	P	E	E	6
4C-600LI	600		50	20	P	P	E	E	6
4C-600LL	600		50	20	P	P	E	E	6
4C-600NL	600		50	20	P	P	E	E	6
4C-600NN	600		50	20	P	P	E	E	6
4C-600RN	600		50	20	P	P	E	E	6
4C-600RR	600		50	20	P	P	E	E	6
4C-600WR	600		50	20	P	P	E	E	6
4C-1500II	1,500		100	50	P	P	E	E	6
4C-1500LI	1,500		100	50	P	P	E	E	6
4C-1500LL	1,500		100	50	P	P	E	E	6
4C-1500NL	1,500		100	50	P	P	E	E	6
4C-1500NN	1,500		100	50	P	P	E	E	6
4C-1500RN	1,500		100	50	P	P	E	E	6
4C-1500RR	1,500		100	50	P	P	E	E	6
4C-1500WR	1,500		100	50	P	P	E	E	6
4C-3000II	3000		200	100	P	P	E	E	6
4C-3000LI	3000		200	100	P	P	E	E	6
4C-3000LL	3000		200	100	P	P	E	E	6
4C-3000NL	3000		200	100	P	P	E	E	6
4C-3000NN	3000		200	100	P	P	E	E	6
4C-3000RN	3000		200	100	P	P	E	E	6
4C-3000RR	3000		200	100	P	P	E	E	6
4C-3000WR	3000		200	100	P	P	E	E	6

量程	尺寸	最大附加預負載	中心點最大負載 承載能力	側邊最大負載 承載能力	四角最大負載 承載能力
3 kg	320 × 240 mm	-	25 kg	20 kg	15 kg
6 kg	320 × 240 mm	0.6 kg	25 kg	20 kg	15 kg
15 kg	320 × 240 mm	1.5 kg	25 kg	20 kg	15 kg
30 kg	400 × 300 mm	3 kg	100 kg	60 kg	40 kg
30 kg	500 × 400 mm	3 kg	200 kg	150 kg	100 kg
60 kg	400 × 300 mm	6 kg	100 kg	60 kg	40 kg
60 kg	650 × 500 mm	6 kg	200 kg	150 kg	100 kg
60 kg	500 × 400 mm	6 kg	200 kg	150 kg	100 kg
60 kg	500 × 400 mm	6 kg	200 kg	150 kg	100 kg
150 kg	500 × 400 mm	15 kg	200 kg	150 kg	100 kg
150 kg	650 × 500 mm	15 kg	200 kg	150 kg	100 kg
150 kg	800 × 600 mm	15 kg	200 kg	150 kg	100 kg
150 kg	800 × 800 mm以上	15 kg	3,500 kg	3,000 kg	1,500 kg
300 kg	650 × 500 mm	30 kg	400 kg	300 kg	200 kg
300 kg	800 × 600 mm	30 kg	400 kg	300 kg	200 kg
300 kg	800 × 800 mm以上	30 kg	3,500 kg	3,000 kg	1,500 kg
600 kg	800 × 800 mm以上	60 kg	3,500 kg	3,000 kg	1,500 kg
1,500 kg	800 × 800 mm以上	150 kg	3,500 kg	3,000 kg	1,500 kg
3,000 kg	800 × 800 mm以上	300 kg	3,500 kg	3,000 kg	1,500 kg

COM 1	作為選項的訂購號	作為附件的訂購號
RS232	A11	YDO01M-232
RS232和實時時鐘	A31	YDO01M-232CLK
UniCOM	作為選項的訂購號	作為附件的訂購號
RS232，控制輸出	A1	YDO01M-232CO
RS422	A2	YDO01M-485
RS485	A3	YDO01M-485
數字5輸入/5輸出	A5	YDO01M-IO
模擬輸出	A9	YDA01M-20MA
Ethernet TCP/IP、Modbus TCP	B9	YDO01M-EN

描述	作為選項的訂購號	作為附件的訂購號
24伏電源供電	L8	YAS02MI
內置電池包	L9
內置Alibi內存	E5
稱重顯示器 - 平臺的可插拔連接	X1	YAS99I
防爆ATEX 2區和22區	Y2
非認證版本的水平裝置	L11
定位支架，也適用于簡單的墻面安裝	G1
安裝地點在工廠驗證（僅適用于EWR地區）	F1

描述	UniCOM	COM1	作為附件的訂購號
電腦連接線，9針D-SUB母頭，6 m	M34	M4	YCC02-D09F6
YDP21打印機連接線，9針D-SUB母頭，6 m		M9	YCC02-D09F6
YDP05、YDP14IS打印機連接線，9針D-SUB公頭，6 m	M33	M3	YCC02-D09M6
各種附件的連接線，12針圓母頭，6 m	M36		YCC02-R12F6
各種附件的連接線，25針D-SUB母頭，6 m	M31		YCC02-D25F6
以太網連接線，帶有RJ45公頭，7 m	M38		YCC03-RJ45M7

描述	訂購號
高速針式打印機	YDP50
高速針式打印機，符合GLP/GMP要求	YDP60
高速針式打印機	YDP21
帶狀/標簽打印機，熱敏打印，紙張寬度60 mm	YDP05
帶狀/標簽打印機，熱敏打印，紙張寬度108 mm	YDP14IS-0CEUV
帶狀/標簽打印機，熱敏打印，紙張寬度108 mm	YDP14S-0CEUVTH

描述	訂購號
SartoConnect 4.0	YSC03
茵泰科OPC服務器	6289OPC

描述	訂購號
顯示器單元防塵罩（2個）	YDC01SW
線纜格蘭頭，直徑4.5到9 mm，M16 × 1.5	YAS04CIS
顯示器控制板安裝套件	YAS03MI

描述	訂購號
不銹鋼墻面支架（安裝面傾斜）	YDH01CISC
不銹鋼墻面支架，顯示器角度可調整	YDH02CISC
不銹鋼墻面支架（安裝面垂直）	YDH04CIS

描述	訂購號
不銹鋼地面安裝立柱，高度1.1 m (可用于1、2、21、22區)	YDH03CISC
地面安裝立柱的附件描述	訂購號
不銹鋼立柱支撐（4個支腳）	YBP03CIS
用于擺放打印機的托盤，可連接在里面安裝立柱和臺面立柱上	YPP01CWS
用于擺放條形碼掃描儀的托盤，可連接在里面安裝立柱和臺面立柱上	YBH01CWS

描述	訂購號
用于平臺尺寸為320 × 240 mm的立柱，高度330 mm	YDH01CWSC
用于平臺尺寸為400 × 300 mm和500 × 400 mm的立柱，高度500 mm	YDH02CWSC
用于平臺尺寸為500 × 400 mm的立柱，高度750 mm	YDH03CWSC
用于平臺尺寸為400 × 300 mm和500 × 400 mm的連接支架（固定顯示器到秤臺側邊）	YDH12CWSC

噴漆斜坡	訂購號
用于平臺尺寸為800 × 800 mm、1,000 × 800 mm的斜坡（斜坡尺寸：1,200 × 800 mm）	YAR01MAPP
用于平臺尺寸為1,000 × 800 mm、1,000 × 1,000 mm、1,250 x 1,000 mm的斜坡 （斜坡尺寸：1,200 × 1,000 mm）	YAR02MAPP
用于平臺尺寸為1,250 × 1,000 mm、1,250 × 1,250 mm、1,500 x 1,250 mm的斜坡 （斜坡尺寸：1,200 × 1,250 mm）	YAR03MAPP
用于平臺尺寸為1,500 × 1,250 mm、1,500 × 1,500 mm、2,000 x 1,500 mm的斜坡 （斜坡尺寸：1,200 ×1,500）	YAR04MAPP
用于平臺尺寸為2,000 × 1,500 mm的斜坡（斜坡尺寸：1,200 × 2,000 mm）	YAR05MAPP
不銹鋼斜坡	訂購號
用于平臺尺寸為800 × 800 mm、1,000 × 800 mm的斜坡（斜坡尺寸：1,200 × 800 mm）	YAR01MAPS
用于平臺尺寸為1,000 × 800 mm、1,000 × 1,000 mm、1,250 x 1,000 mm的斜坡 （斜坡尺寸：1,200 × 1,000 mm）	YAR02MAPS
用于平臺尺寸為1,250 × 1,000 mm、1,250 × 1,250 mm、1,500 x 1,250 mm的斜坡 （斜坡尺寸：1,200 × 1,250 mm）	YAR03MAPS
用于平臺尺寸為1,500 × 1,250 mm、1,500 × 1,500 mm、2,000 x 1,500 mm的斜坡 （斜坡尺寸：1,200 ×1,500）	YAR04MAPS
用于平臺尺寸為2,000 × 1,500 mm的斜坡（斜坡尺寸：1,200 × 2,000 mm）	YAR05MAPS

噴漆基坑框架	訂購號
用于平臺尺寸為800 × 800 mm的基坑框架	YEG01MAPP
用于平臺尺寸為1,000 × 800 mm的基坑框架	YEG02MAPP
用于平臺尺寸為1,000 × 1,000 mm的基坑框架	YEG03MAPP
用于平臺尺寸為1,250 × 1,000 mm的基坑框架	YEG04MAPP
用于平臺尺寸為1,250 × 1,250 mm的基坑框架	YEG05MAPP
用于平臺尺寸為1,500 × 1,250 mm的基坑框架	YEG06MAPP
用于平臺尺寸為1,500 × 1,500 mm的基坑框架	YEG07MAPP
用于平臺尺寸為2,000 × 1,500 mm的基坑框架	YEG08MAPP
不銹鋼基坑框架	訂購號
用于平臺尺寸為800 × 800 mm的基坑框架	YEG01MAPS
用于平臺尺寸為1,000 × 800 mm的基坑框架	YEG02MAPS
用于平臺尺寸為1,000 × 1,000 mm的基坑框架	YEG03MAPS
用于平臺尺寸為1,250 × 1,000 mm的基坑框架	YEG04MAPS
用于平臺尺寸為1,250 × 1,250 mm的基坑框架	YEG05MAPS
用于平臺尺寸為1,500 × 1,250 mm的基坑框架	YEG06MAPS
用于平臺尺寸為1,500 × 1,500 mm的基坑框架	YEG07MAPS
用于平臺尺寸為2,000 × 1,500 mm的基坑框架	YEG08MAPS
4傳感器秤臺的地面固定套件（2個不銹鋼板，4個不銹鋼地錨）	YFP01MWS

產品線	應用等級	材質版本	傳感器數量		量程(kg)		平臺尺寸代碼 (mm)	顯示分辨率
MW	1	P	1	?	3	DC	?	L
	2	S	4	?	6	ED	?	I
					?	?
					?	?
					1,500	RR
					3,000	WR

分辨率
-L	15,000 d
-	30,000 d
框架材料
P	噴漆
S	不銹鋼
