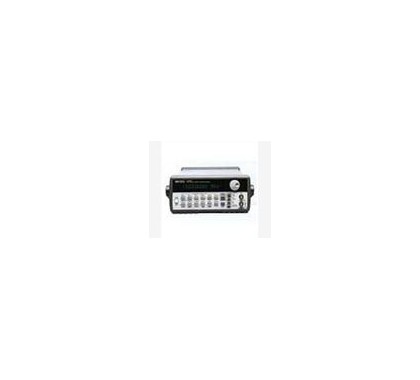

33120A 任意函數發生器

?

產品編號：	98256
品牌：	美國安捷倫
型號：	33120A
單價：	面議
起訂：	1 臺
供貨總量：	1 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2023-06-08 16:16
瀏覽次數：	45

?

公司基本資料信息

詳細說明

33120A任意函數發生器 技術參數

波形
標準	正弦波、方波、三角波、斜波、噪聲、sin(x)/x、指數上升、指數下降、心(律)波、直流電壓。
任意	波形長度:8-16,000點
	幅度分辨率:12位(包括符號)
	取樣速率:40MSa/s
	非易失性存儲器:4個16k波形
頻率特性
正弦波:	100
方波	100μHz～15MHz
三角波	100μHz～100kHz
斜波	100μHz～100kHz
噪聲(高斯):	10MHz帶寬
精度:	90天為10ppm,一看為20ppm,18℃～28℃
	溫度系數:2ppm/℃
	老化率:10ppm/年
正弦波頻譜純度
諧波失真	DC～20kHz:-70dBc
	20kHz～100kHz:-60dBc
	100kHz～1MHz:-45dBc
	1MHz～15kHz:-35dBc
寄生信號 (非諧波)	DC～1MHz:<-65dBc
寄生信號 (非諧波)	1MHz～15MHz:<-65dBc+6dB/倍頻程
總的諧波失真	<0.04%(dc～20kHz)
相位噪聲	<-55dBc,在30kHz帶寬
信號特性
方波	上升/下降時間:<20ns
	過沖:<4%
	不對稱性:<1%+5ns
	占空因數:20%～80%(到5MHz) 40%～60%(到15MHz)
三角波、斜波、任意波	上升/下降時間:40ns(典型值)
	線性:<峰值輸出的0.1%
	穩定時間:<250ns～最后值的0.5%
	抖動:25ns
輸出特性
幅度(50Ω)	50mVp-p～10Vp-p精確度(在1kHz):規定輸出的1%
平坦度: (相對1kHz正弦波)	<10kHz　　　　　±1%(0.1dB)
	100kHz～1MHz　　 ±1.5%(0.15dB)
	1MHz～15MHz　　　±2%(0.2dB),幅度≥3Vrms時 ±3.5%(0.3dB),幅度≥3Vrms時
輸出阻抗	50Ω(固定)
偏置(50Ω)	±5Vpk ac+dc 精度:設置值的±2%+2mV
分辨率	3位,幅度和偏置
單位	Vp-p,Vrms,dBm
隔離	對地最大42Vpk
保護	短路保護,±15Vpk 過激勵<1分鐘
調制
調幅	載波3dB頻率:10MHz(典型值)
	調制:任意內部波形(包括任意波)
	頻率:10mHz～20kHz
	深度:0%～120%
	源:內部/外部
調頻	調制:任意內部波形(包括任意波)
	頻率:10mHz～10kHz
	峰值頻偏:10mHz～15MHz
	源:內部或外部(最大1MHz)
脈沖串	載頻:5MHz(最大)
	計數:1～50000周或無限
	起始相位:-360°～360°
	內部速率:10mHz～50kHz±%
	閘門源:內部或外部閘門
	觸發源:單次,外部或內部速率
掃描
類型	線性或?qū)?shù)
方向	向上或向下
起始/停止頻率	10mHz至15MHz
速度	1ms～500s±0.1%
觸發	內、外、單次
后面板輸入
外AM調制	±5Vpk=100%調制，5kΩ
外觸發/FS K/脈沖串閘門	TTL低為真
一般提標
狀態存儲器	電源關閉時狀態自動存儲,3種可由用戶配置的存儲狀態
接口	IEEE-488和RS-232標準
語言	SCPI-1991
保證期	標準的3年
選件001鎖相/TCXO時基
穩定度	±1ppm,0°～50℃
老化率	<2ppm在最初30天(連續工件);0.1ppm/月(在最初30天以后)
外參考輸入鎖定范圍	10MHz±50Hz
內部參考輸出頻率	10MHz
相位偏移	(360°～+360°,分辨力0.001°)
