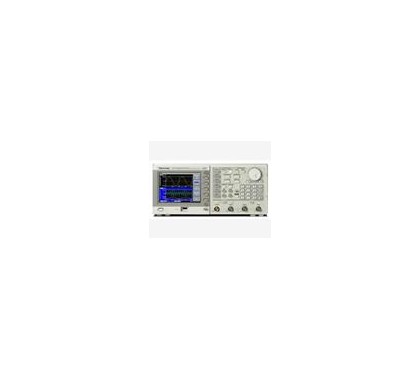

AFG3022 信號發生器

?

產品編號：	98273
品牌：	美國泰克Tektronix
型號：	AFG3022
單價：	面議
起訂：	1 臺
供貨總量：	1 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2023-06-08 16:12
瀏覽次數：	53

?

公司基本資料信息

詳細說明

AFG3022信號發生器 技術參數：

	AFG3021/AFG3022	AFG3101/AFG3102
通道數	1/2	1/2
標準波形	正弦波、方波、脈沖波、鋸齒波、三角波、sin(x)/x、指數上升/衰減、高斯、洛侖茲、半正矢、直流、噪聲
正弦波：	1mHz～25MHz	1mHz～100MHz
幅度平坦度(1 Vp-p)：
<5 MHz 5 MHz～20 MHz 20 MHz～25 MHz 25 MHz～100 MHz 100 MHz～200 MHz	±0.15 dB ±0.3 dB ±0.5 dB — —	±0.15 dB ±0.3 dB ±0.3 dB ±0.5 dB —
諧波失真(1 Vp-p)：
1 mHz～0 kHz 20 kHz～1 MHz 1 MHz～5 MHz 5 MHz～10 MHz 10 MHz～25 MHz >25 MHz	<–70 dBc <–60 dBc <–50 dBc <–50 dBc <–40 dBc —	<–60 dBc <–60 dBc <–50 dBc <–37 dBc <–37 dBc <–37 dBc
THD（直流～20 kHz、1Vp-p）	<0.2%
雜波(Spurious) (1 Vp-p)：
1 mHz 到1 MHz 1 MHz 到25 MHz >25 MHz	<–60 dBc <–50 dBc —	<–60 dBc <–50 dBc <–50 dBc + 6 dBc/倍頻
方波	1 mHz～12.5 MHz	1 mHz～50 MHz
上升/下降時間	≤18 ns	≤5ns
脈沖波形	1 mHz～12.5 MHz	1 mHz～50 MHz
脈沖寬度	30 ns～999 s	8 ns～999 s
邊沿躍遷時間	18 ns～625 s	5 ns～625 s
占空比	0.1%～99.9%
其他波形	1 mHz～250 kHz	1 mHz～1 MHz
噪聲帶(–3dB)	25 MHz	100 MHz
直流（輸入50 Ω）	–5V～+5 V	–5V～+5 V
任意波形	1 mHz～12.5 MHz	1 mHz～50 MHz
非易失存儲器	4 個波形	4 個波形
存儲器：采樣速率	2點～64 K: 250 MS/s	16 K～128 K: 250 MS/s 2點～16 K: 1 GS/s
垂直分辨率	14 位	14 位
幅度（輸入50 Ω）	10 mVp-p～10 Vp-p	20 mVp-p～10 Vp-p
精度	±（設置的1% ±1 mV）	±（設置的1% ±1 mV）
偏置	±5 Vpk交流+直流	±5 Vpk交流+直流
接口(標配)	USB 1.1	GPIB、LAN 10base-T/100base-TX、USB 1.1
