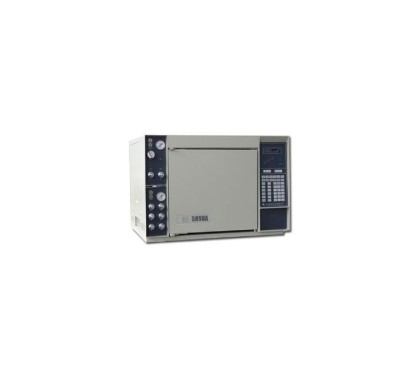

GC5890A天燃氣分析專用氣相色譜儀
儀器配置方案：
| 產品名稱 |
型號 |
規格及說明 |
數量 |
| 氣相色譜儀 |
GC5890A |
FID、TCD、毛細管進樣系統、填充柱進樣系統、三階程序升溫、智能后開門 |
1臺 |
| 色譜工作站 |
|
(電腦、打印機自配) |
1臺 |
| 填充色譜柱 |
|
|
2根 |
| 毛細管色譜柱 |
|
|
1根 |
| 氮氫空發生器 |
|
|
1臺 |
| 六通進樣閥 |
|
|
1只 |
| 十通進樣閥 |
|
|
1只 |
技術指標
溫控
控溫范圍：室溫上7℃-400℃(增量0.1℃)程升階數：三階
程升速率：0.1℃-50℃/min(增量0.1℃) |
檢測器TCD
敏感度：≥5000mV·mL/mg(正十六烷)
基線噪聲：≤30μV(載氣：99.999%的氫氣)
檢測器FID
檢測限：≤5×10-12g/s(正十六烷)
基線噪聲：≤6×10-12A/H
線性范圍：≥105
穩定時間：小于20min
|
《GB 10410.2－89 天然氣常量組分氣相色譜分析法》提供了適用于城市燃氣用天然氣中：N2、CH4、C2H6、CO2、C3H8、iC4H10、nC4H10、iC5H12、nC5H12等組分含量的分析方法，采用了雙氣路系統，雙氣體六通閥進樣，熱導檢測器(TCD)檢測；當O2含量＜0.2%時，采用2根填充色譜柱：第一根是硅油DC－200，第二根為407有機載體或GDX－104；當O2含量＞0.2%時，采用另外2根填充色譜柱：第一根是DBP－ODPN混合固定液，第二根為5A或13X分子篩。
《GB/T 13610－92 天然氣的組成分析 氣相色譜法》提供了適用于天然氣中：He、H2、O2、N2、CH4、C2H6、CO2、C3H8、iC4H10、nC4H10、iC5H12、nC5H12、C60＋等組分含量的分析方法，是一種基于多柱多閥組合技術的多維氣相色譜分析方法，采用2只熱導檢測器(TCD)檢測，1只十通閥2只六通閥組合3根填充色譜柱：第一根是3米長角鯊?fù)?，第二根?米長Porapak N，第三根為2米長5A分子篩，在nC5H12出峰后十通閥反吹，其后的烴類組分以一個混合峰C60＋出峰。
GC5890A天然氣分析專用氣相色譜儀在繼承兩種國標分析方法的基礎上進行了技術創新，采用熱導(TCD)和氫火焰離子化(FID)雙檢測器檢測：十通閥進樣雙柱分離熱導檢測器系統分析He、H2、O2、N2、CH4、C2H6、CO2、H2S八個組分，六通閥進樣毛細管柱分離
氫火焰離子化檢測器系統分析C1～C12烴類組分，從而使該儀器具備了對各種天然氣進行全分析的能力。同時可配備天然氣分析的專用雙通道色譜工作站，可以計算天然氣熱值、華白數、相對密度、壓縮因子等
技術參數。
☆ 適用范圍
適用于天然氣開采、天然氣處理及加工、天然氣燃燒熱值評定、城市燃氣用天然氣中：He、H2、O2、N2、CH4、C2H6、CO2、H2S、C3H8、iC4H10、nC4H10、iC5H12、nC5H12及C6～C12烴類組分的全分析，檢測濃度范圍：0.01%～100%(體
積分數)。由于FID檢測靈敏度高，對于烴類組分最低可測至PPm級別。
☆ 性能特點
◆ 以國產最新一代高性能、高穩定性GC5890A氣相色譜儀為基礎，運行可靠穩定。
◆ 適用范圍廣，可用于各種類型天然氣的全組分分析。
◆ 可同時測定H2S組分含量，烴類組分最低可測至PPm級濃度。
◆ 采用多維色譜系統，一只平面六通閥，一只十通閥，二根填充柱及一根大孔徑毛細柱分離。
◆ 進樣方式：手動十通閥和六通閥進樣，兩閥相互串聯即可同時進樣也可單獨進樣。
◆ 兩個檢測器信號通道，熱導系統信號和氫火焰系統信號相互獨立，即可同時使用也可單獨使用。
◆ 配有4/8升鋁瓶裝多組份標準混合氣以及耐H2S腐蝕的不銹鋼取樣閥，方便分析檢測。
◆ 雙通道色譜工作站，支持Windows XP操作系統，色譜分析譜圖儲存、數據處理、報告打印隨心所欲。
◆ 可配套天然氣分析專用色譜工作站，可以計算天然氣熱值、華白數、相對密度、壓縮因子等技術參數
