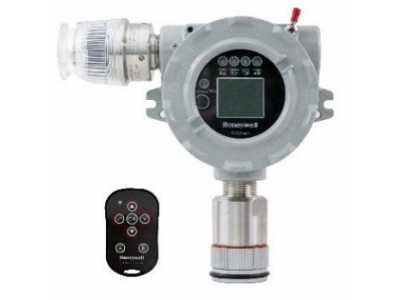

RAEalert EC FGM-3300 在線氧氣檢測儀
O2 0-25%vol 帶顯示和繼電器、遙控器、 SP-07Plus(紅燈)
RAEalert EC
是一款采用模塊化設計、具有智能化傳感器檢測技術、整體隔爆結構、固定安裝方式的有毒氣體檢測儀
。標準配置為帶點陣LCD液晶顯示、三線制4~20mA模擬和RS485數字信號輸出，可選配置為可編程開關量輸
出等模塊，根據用戶需求提供定制化產品，還支持輸出信號微調等功能，方便系統組網及維護。可檢測CO、
H2S、O2、Cl2、NH3、SO2、HCN、NO、NO2、PH3、ClO2、ETO 、C3H3N等多種有毒有害氣體。
應用領域
- ? 石油 石化
- ? 冶金 化工
- ? 環保
-
? 電力
RAEalert EC FGM-3300 檢測儀 主要特點
-
■
智能化EC傳感器，采用本質安全技術，可支持多氣體、多量程檢測，并可根據用戶需求提供定制化產品，無
需工具可實現傳感器互換、離線標定和零點自校準
-
■
智能的溫度和零點補償算法，使儀器具有更加優良的性能
-
■
具有很好的選擇性，避免了其他氣體對被檢測氣體的干擾
-
■
多種信號輸出，既可方便接入PLC/DCS 等工控系統，也可以作為單機控制使用
-
■
免開蓋，紅外遙控器操作，單人可維護
-
■
儀器具有超量程、反極性保護，能避免人為操作不當引起的危險
-
標準配置
-
■
檢測儀主機
-
■
操作說明書
-
■
標氣罩
-
■
防雨罩
-
■
堵頭
-
■
壓緊螺母 -3/4″ NPT M
-
■
壓緊螺母配套配件
-
■
U 型抱箍
-
■
安裝背板
-
可選配件
-
■
繼電器模塊
-
■
聲光報警器
-
■
遙控器
-
■
HART 模塊
RAEalert EC FGM-3300 檢測儀 庫存展示
RAEalert EC FGM-3300 檢測儀 技術參數
| 儀器參數 |
| 檢測原理 |
催化燃燒式 / 電化學式 |
| 采樣方式 |
擴散式 |
| 工作電源 |
24VDC ( 正常工作電壓范圍，
可燃氣：9 ～ 28VDC；有毒氣體：9 ～ 30VDC) |
| 最大功率 |
170mA@24VDC( 可燃氣體 )
80mA@24VDC( 有毒氣體 ) |
| 輸出信號 |
4~20mA, 可微調 |
| 負載阻抗 |
600Ω |
| 其他輸出 |
RS485 Modbus/HART7.2 模塊 ( 選配 )，繼電器模塊 ( 選配 )
高報、低報故障 30VDC/5A，常開 / 常閉可選 |
| 防護等級 |
IP66 |
| 電氣接口 |
3/4" NPT M |
| 安裝方式 |
2" 立管 / 壁掛安裝 |
| 顯示方式 |
128×96 點陣液晶，支持圖文顯示
1 個 LED 狀態指示燈，4 個 LED 功能指示燈 |
| 環境溫度 |
-40℃ ~+70℃ |
| 環境濕度 |
0~95% RH( 無凝露) |
| 環境壓力 |
86kPa ~106kPa |
| 外形尺寸 |
182mm×195mm×107mm (HWD) |
| 殼體材料 |
鋁合金 / 不銹鋼 |
| 重量 |
1.5kg/3.5kg |
| 防爆認證 |
Ex d IIC T6 Gb Ex tD A21 IP66 T80℃（可燃氣體探測器）
Ex d ia IIC T4 Gb Ex tD A21 IP66 T130℃（有毒氣體探測器） |
| 消防認證 |
CCCF |
| 計量認證 |
CPA |
| 其他認證 |
SIL2, HART |
可檢測氣體
| 描述 |
RAEalert EC
FGM-3300/3300S |
RAEalert LEL
FGM-3100/3100S |
| 甲烷 |
- |
● |
| 可燃氣 |
- |
● |
| 高溫可燃氣 |
● |
|
| 二氧化碳 CO2 |
● |
|
| 硫化氫 H2S |
● |
|
| 一氧化碳 CO |
● |
|
| 氧氣 O2 |
● |
|
| 二氧化硫 SO2 |
● |
|
| 氨氣 NH3 |
● |
|
| 氯氣 Cl2 |
● |
|
| 氫氣 H2 |
● |
|
| 一氧化氮 NO |
● |
|
| 二氧化氮 NO2 |
● |
|
| 環氧乙烷 ETO |
● |
|
| 氯化氫 HCl |
● |
|
| 氰化氫 HCN |
● |
|
| 磷化氫 PH3 |
● |
|
| 二氧化氯 ClO2 |
● |
|
| 二氧化氯 C2H2N |
● |
|
注意：
1. 當環境溫度低于-20℃ 時，顯示數值可能會變模糊，但不會影響探測器的檢測功能。當溫度升上到-20℃ 以上后，
顯示會逐漸恢復正常。
2. 毒氣及氧氣傳感器可連續工作于 -20℃ ～ +55℃，間歇工作于 -40℃ ～ +70℃（工作于該溫度范圍的傳感器精度
和響應時間等性能會受影響，長時間工作可能導致傳感器靈敏度下降甚至損壞。）
3. 上述產品性能特征是在溫度為 20℃，濕度為 50%RH 的環境下檢測的結果。標定時，請使用標定帽及相應的
流量進行檢測，如果使用天氣保護罩及在低溫環境其響應速度將減慢。所有這些僅提供其典型值。如需詳細數據，
請咨詢 Honeywell。
