系統概述

上海速躍 SY-CS-500超聲波時差法流速計 SY-CS-500型超聲波用于氣體和流體的流速測量有許多優點。和傳統的機械式流量?jī)x表、電磁式流量?jī)x表相比它的計量精度高、對管徑的適應性強、非接觸流體、使用方便、易于數字化管理等等

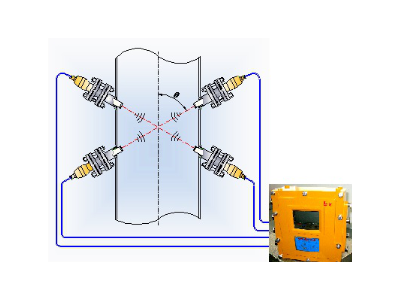

SY-CS-500超聲波時差法流速計 原理介紹: 時差法超聲波流量計就是利用聲波在流體中順流、逆流傳播相同距離時存在時間差，而傳播時間的差異與被測流體的流動速度有關系，因此測出時間的差異就可以得出流體的流速

產品組成

針對要求和環境條件，進行優化設計和合理配置。 設計了三級遞進過濾裝置，采用模式過濾，精度分別為5μ、2μ、1μm，維護便捷，確保氣體傳感器能夠穩定工作，測量精確； 對于空氣中的水汽，采用我司專利設計的螺旋式汽水分離器，可以有效的去除水汽 系統中配置了很多傳感器如濕度傳感器，流速傳感器，壓力傳感器實時監控運行情況，保證設備穩定、高校的工作。 系統輸出配有MODBUS通訊，模擬信號，以太網等通訊。 配有GPRS模塊，具有遠程診斷，校準功能，減少后期人工維護，增加了系統的穩定、可靠性。 具有數據比較、處理、自動校對、量程范圍設定、超限報警聯鎖功能。 系統采用單片機控制，智能化分析儀表，具有自動化程度高、維護工作量小、數據處理快速方便 系統增加了GFC數據交叉干擾補償功能，確保測量精度！ 增加太陽能電池板和鋰電池，工作時間最高持續2周（可選

• 1.測量管段或現場煙道；
• 2.換能器安裝座（可集成吹掃裝置）；
• 3.超聲換能器部件及信號線纜；
• 4.流量計轉換器；
• 5.配套溫度、壓力變送器（或傳感器可選）；
• 6.配套上位機軟件。

工作原理和特點

• 1.適合現場大口徑煙道氣火炬氣及工業管道氣體的計量改造操作簡單安裝維護方便最低流速可以測0.3m/s
• 2.結合用戶需求，可配置單聲道，雙聲道或多聲道形式；具備防爆結構選項，防爆等級ExdⅡBT6和ExdⅡCT6；
• 3.測量準確度高，可達1.5~2.0級；
• 4.測量范圍寬，最高可達100:1；
• 5.測量公稱靈活，通常DN200-10000，可定制更大通徑；
• 6.具有小流量切除功能，高抗噪聲，可靠性強；
• 7. 可適應各種氣體，信號輸出配置齊全

上海速躍固定污染源VOC報警系統 技術參數
