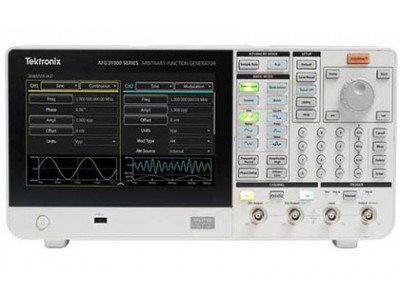

任意波函數發生器 AFG31000 系列產品
泰克 AFG31000 系列是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 AFG31000 提供了高級波形生成和編程功能，支持波形監測，擁有流行的觸摸屏界面，讓每個科研人員和工程師的測試變得更簡單，讓工作變得更輕松。
主要性能指標
-
● 單或雙通道型號
-
● 輸出幅度范圍 1mVP-P ~ 10VP-P 至 50? 負載
-
● 基本 (AFG) 模式:
-
○ 25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形
-
○ 250 MSa/s, 1GSa/s 或 2GSa/s 采樣率
-
○ 14 位垂直分辨率
-
○ 內置波形包括正弦、方波、鋸齒波、脈沖、噪聲和其他常用波形
-
○ 掃描、突發和調制模式 (AM, FM, PM, FSK 和 PWM)
-
● 高級 (序列) 模式:
-
○ 連續模式 (選配序列模式、已觸發模式和選通模式)
-
○ 每條通道上 16Mpts 任意波形內存 (128Mpts 選配)
-
○ 序列模式下最多 256 步，支持循環、跳轉和等待事件
-
○ 可變采樣時鐘 1μSa/s ~ 2GSa/s
主要功能
-
● 憑借已獲專利的 InstaView? 技術，工程師可以實時查看被測器件 (DUT) 上的實際波形，而不需使用示波器和探頭，降低了因阻抗不匹配引起的不確定度
-
● 波形序列選項可以對復雜的長波形編程，支持最多 256 步
-
● 9 英寸容性觸摸屏的操作與智能手機類似，為常用設置提供了快捷方式
-
● 內置 ArbBuilder 可以在儀器上創建和編輯任意波形，而不需要連接電腦
-
● 可以防止輸出發生過壓和過流，最大限度地降低儀器損壞的潛在風險
-
● 兼容 TekBench? 軟件，在實驗室中幫助學生設置、控制和分析測試結果
應用
-
● 高級研究
-
● 時鐘和系統同步
-
● 復現真實世界信號
-
● 元器件和電路表征和驗證
-
● 嵌入式電路設計和測試
-
● 通用信號生成
基本模式和高級模式
AFG31000 系列是第一個擁有全功能基本模式(AFG)和高級(序列)模式的任意波函數發生器。
在基本模式下，AFG31000 生成傳統函數和任意波形。觸摸屏和前面板控制功能可以簡便地進行設置。
基本模式可以改變頻率，而不用擔心波形長度和采樣率。這種功能既適合表征濾波器/放大器頻響的模擬設計，也適合時鐘速率經常變化的數字設計。
可以一目了然地查看關鍵設置，并使用觸控、數碼鍵盤或旋轉控件簡便地進行調節。
高級模式是AFG31000中提供的新模式，可以生成多個復雜定時的波形。在這種模式下，您可以編寫一個由1~256個波形組成的列表(或序列)，總波形長度可達16Mpts/ch
(128Mpts/ch選配)，并定義這些波形的輸出序列。支持重復、轉到、等待、跳轉和已觸發事件，大容量內存可以存儲許多波形或長波形。
這種功能特別適合需要順序執行多個測試用例的應用。您不用逐個加載測試用例，而是可以把所有測試用例放到一個序列中，一次性加載這些測試用例，然后從一個測試用例無縫切換到另一個測試用例，大大提高測試效率。
高級模式可以使用靈活的步進控制功能，構建復雜的波形序列
排序后的正弦波形，擁有不同的頻率和幅度。
此外，高級模式采用了可變采樣率技術。波形中的每個樣點輸出一次，且在每個周期中只輸出一次，與采樣率同步。由于沒有跳躍或重復，所以保留了波形中的所有細節。這種功能特別適合對信號保真度要求高的應用，比如 IQ 調制和脈沖串生成。
InstaView? 技術可實時監測 DUT 上的實際波形

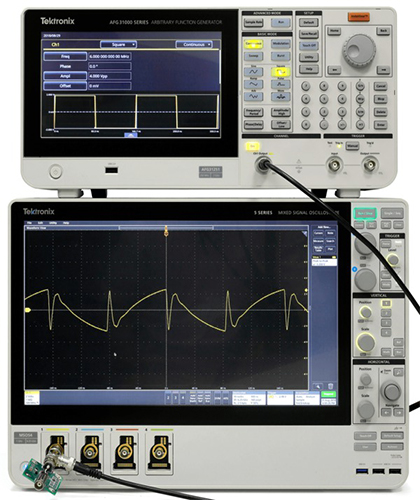

在關閉 InstaView 后，AFG31000 的工作方式與傳統函數發生器一樣。由于阻抗不匹配，AFG 顯示屏上顯示的波形與 DUT 上觀察到的波形是不一樣的。
憑借已獲專利的 InstaView ?技術，AFG31000 系列可以顯示DUT 上的實際波形，而不是 AFG 上設置的標稱波形。AFG 上顯示的波形會對 DUT 上的頻率、幅度、波形形狀和阻抗變化瞬時做出反應。InstaView 幫助大大降低了因阻抗不匹配導致的不確定度和測量風險，而不要求額外的電纜、儀器或工作。

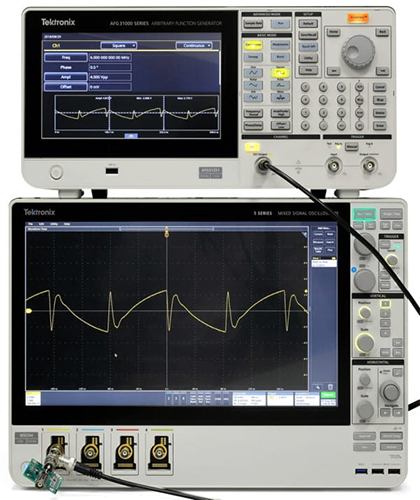

在開啟 InstaView 后，AFG31000 顯示 DUT 上觀察到的波形。
大的觸摸屏，智能用戶界面
9 英寸大的容性觸摸屏，在一個屏幕上顯示所有相關設置和參數。與智能設備類似，您可以觸擊或滑動，簡便地選擇、瀏覽、定位和改變設置和參數。可以立即進入常用功能。提供了用戶熟悉的按鈕和旋轉旋鈕，可以以更加傳統的方式查看信息。
可以從上滑菜單中簡便地進入常用設置
內置 ArbBuilder 工具讓任意波形創建和編輯工作變得更輕松
過去，您需要一臺電腦及波形編輯軟件，才能創建或編輯任意波形。然后需要使用 U 盤或數據電纜連接，把波形下載到AFG 上。這個過程耗時長，特別是在需要經常改變波形設置時。
ArbBuilder 是 AFG31000 系列上內置的一種應用，可以在發生器上直接創建和編輯任意波形。您可以使用公式編輯器工具創建任意波形，或從標準模板庫中導入任意波形。由于大的容性觸摸屏，您可以拖動、手指開合和放大，獲得所需的細節。
您可以從 U 盤把 CSV 格式的數據文件直接加載到 ArbBuilder中，迅速復現示波器捕獲的或第三方軟件創建的真實世界波形。

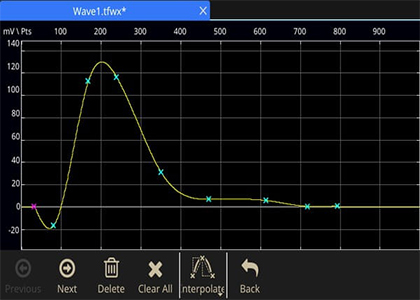

使用簡便的觸摸屏界面創建任意波形
簡化多臺同步
大多數應用需要一條或兩條輸出通道，但某些應用則要求更多的通道。例如，為了仿真三相電信號，工程師通常需要同步三臺 2 通道發生器，每個相位上的電壓和電流各一臺。以前這會耗費很長時間，因為要求在不同 AFG 儀器之間連接許多電纜，還需要在所有儀器上一層層改變菜單。
AFG31000 簡化了這個過程，它在屏幕上有一個向導工具，可以引導用戶完成電纜連接和設置配置，實現多臺發生器同步。
可以升級，保護您的投資
AFG31000 在帶寬、內存擴容和序列模式支持方面提供了升級選項。這些選項既可以在出廠時安裝，也可以在購買后隨時安裝。這種升級能力有助于降低產品擁有成本。在您的測試要求變化時，您可以購買和安裝升級軟件許可，增加性能更高的功能。升級消除了用戶擔心的在儀器使用過程中的投資回報問題。
技術規格
除另行說明外，所有技術規格均保證一致，除另行指明外，所有技術規格均適用于所有型號。
型號概況
| 型號 |
正弦頻率范圍 |
通道數 |
| AFG31021 |
25MHz |
1 |
| AFG31051 |
50MHz |
| AFG31101 |
100MHz |
| AFG31151 |
150MHz |
| AFG31251 |
250MHz |
| AFG31022 |
25MHz |
2 |
| AFG31052 |
50MHz |
| AFG31102 |
100MHz |
| AFG31152 |
150MHz |
| AFG31252 |
250MHz |
輸出特點
幅度
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 范圍 (至 50Ω) |
≤ 60 MHz: 1mVP-P ~ 10VP-P
> 60 MHz ~ ≤ 80MHz: 1mVP-P ~ 8VP-P
> 80MHz ~ ≤ 100MHz: 1mVP-P ~ 6VP-P
|
≤ 200MHz: 1mVP-P ~ 5VP-P
> 200MHz ~ ≤ 250MHz: 1mVP-P ~ 4VP-P
|
| 范圍 (至短路或高阻抗) |
≤ 60MHz: 2mVP-P ~ 20VP-P
> 60MHz ~ ≤ 80 MHz: 2mVP-P ~ 16VP-P
> 80MHz ~ ≤ 100MHz: 2 mVP-P ~ 12VP-P |
≤ 200MHz: 2mVP-P ~ 10VP-P
> 200MHz ~ ≤ 250MHz: 2mVP-P ~ 8VP-P |
| 精度 |
± (1% 的設定值 +1mVP-P)
(1kHz 正弦, 0V 偏置, 幅度> 1mVP-P) |
| Resolution |
0.1 mVP-P, 0.1mVRMS, 1mV, 0.1dBm 或 4 位 |
| 單位 |
Vpp, Vrms (不包括任意波形和噪聲), dBm (僅正弦波), V (高電平和低電平) |
偏置
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 范圍 (至 50Ω) |
±(5VPK – 幅度P-P ÷ 2) |
±(2.5VPK -幅度P-P ÷ 2) |
| 范圍 (至短路或高阻抗) |
±(10VPK - 幅度P-P ÷ 2) |
±(5VPK – 幅度P-P ÷ 2) |
| 精度 |
± (1% of |設定值| +1mV + 0.5% 的幅度 (VP-P)) |
| Resolution |
1 mV 或 4 位 |
| 輸出阻抗 |
50 ? |
| 負載阻抗設置 |
可以選擇: 50 Ω, 1 Ω ~ 10.0 kΩ, 高阻抗 (根據選擇的負載阻抗調節顯示的幅度) |
| 隔離 |
42 Vpk 最大值到接地 |
| 短路保護 |
信號輸出可以應對永久短路和浮動接地 |
| 過流保護 |
在倒灌電流大于 250 mA 時，繼電器會把 AFG 從被測器件上斷開，保護輸出通道。
在移除倒灌電流電路后，用戶可以恢復連接 |
整體特點 – 基本模式
基本 (AFG)
| 運行模式 |
連續、調制、掃描和突發 |
| 標準波形 |
正弦, 方波, 脈沖, 鋸齒波, 更多 (噪聲, DC, Sin(x)/x, 高斯, 洛倫茲, 指數上升, 指數下降, 半正弦) |
| 任意波形 |
采樣時鐘: 250 MSa/s, 1 GSa/s 或 2 GSa/s (視型號和波形長度而定)
垂直分辨率: 14 位
波形長度: 2 ~ 131,072 點
|
正弦
頻率范圍
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 連續模式 |
1 μHz ~ 25MHz |
1 μHz ~ 50MHz |
1 μHz ~ 100MHz |
1 μHz ~ 150MHz |
1 μHz ~ 250MHz |
| 突發模式 |
1 μHz ~ 12.5MHz |
1 μHz ~ 25MHz |
1 μHz ~ 50MHz |
1 μHz ~ 75MHz |
1 μHz ~ 125MHz |
有效最大頻率輸出
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 25MHz |
50MHz |
100MHz |
150MHz |
250MHz |
幅度平坦度 (1Vp-p, 相對于1kHz)
| 頻率范圍 |
AFG31021, AFG31022, AFG31051,
AFG31052, AFG31101, AFG31102 |
AFG31151, AFG31152, AFG31251,
AFG31252 |
| < 5 MHz |
±0.2 dB |
±0.2 dB |
| ≥ 5 MHz ~ 25MHz |
----- |
±0.3 dB |
| ≥ 5 MHz ~ 100 MHz |
±0.3 dB |
----- |
| > 25 MHz ~ 100MHz |
----- |
±0.5 dB |
| > 100 MHz ~ 200MHz |
----- |
±1.0 dB |
| > 200 MHz ~ 250MHz |
----- |
±2.0 dB |
幅度平坦度 (1 Vp-p, 相對于 1kHz), 典型值
| AFG31021, AFG31022, AFG31051, AFG31052,
AFG31101,AFG31102, AFG31151, AFG31152 |
AFG31251 / AFG31252 |
| ±0.1dB |
≤ 150MHz: ±0.1dB
> 150 MHz ~ 250MHz: ±0.3dB |
諧波失真 (1 Vp-p), 典型值
| 頻率范圍 |
AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 |
| 10 Hz ~ < 20kHz |
< -77dBc |
| ≥20 kHz ~ < 1MHz |
< -72dBc |
| ≥1 MHz ~ < 5MHz |
< -65dBc |
| ≥5 MHz ~ ≤100MHz |
< -56dBc |
| 頻率范圍 |
AFG31151, AFG31152, AFG31251, AFG31252 |
| 10 Hz ~ < 1MHz |
< -72dBc |
| ≥ 1MHz ~ < 5MHz |
< -74dBc |
| ≥5MHz ~ < 25MHz |
< -69dBc |
| ≥25 MHz ~ ≤ 250MHz |
< -37dBc |
| THD，典型值 |
≤0.04%，10Hz ~ 20kHz，1 Vp-p |
雜散噪聲 (1 Vp-p)，典型值值
| 頻率范圍 |
AFG31021、AFG31022、AFG31051、AFG31052、AFG31101、AFG31102 |
| ≥ 10 Hz ~ < 1MHz |
< -78dBc |
| ≥ 1 MHz ~ < 25MHz |
< -73dBc |
| ≥25 MHz ~ ≤ 100MHz |
< -78dBc |
| 頻率范圍 |
AFG31151, AFG31152, AFG31251, AFG31252 |
| 10 Hz ~ < 1MHz |
< -80dBc |
| ≥ 1MHz ~ < 25MHz |
< -75dBc |
| ≥ 25 MHz ~ ≤ 250MHz |
< -75dBc + 6 dBc/octave |
| 相位噪聲，典型值 |
<-125 dBc/Hz @ 20MHz，10kHz 偏置，1 Vp-p |
| 殘余時鐘噪聲，所有型號 |
-63dBm |
方波
頻率范圍
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 1 μHz ~ 20MHz |
1 μHz ~ 40MHz |
1 μHz ~ 80MHz |
1 μHz ~ 120MHz |
1 μHz ~ 160MHz |
上升/下降時間，典型值
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 幅度 ≤5Vpp |
≤ 7.0 ns |
≤ 5.0 ns |
≤ 3.5 ns |
≤ 3.0 ns |
≤ 2.0 ns |
| 幅度 >5Vpp |
≤ 8.0 ns |
≤6.0 ns |
≤ 4.2 ns |
----- |
----- |
| 過沖，典型值 |
< 3% |
| 抖動 (RMS)，典型值 |
2.5 ps |
鋸齒波
頻率范圍
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 1 μHz ~ 500kHz |
1 μHz ~ 800kHz |
1 μHz ~ 1MHz |
1 μHz ~ 1.5MHz |
1 μHz ~ 2.5MHz |
線性度, 典型值 (1 kHz, 1 VP-P, 100% 對稱度)
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| ≤0.1% 的峰值輸出 |
≤0.1% 的峰值輸出 |
≤0.15% 的峰值輸出 |
≤0.2% 的峰值輸出 |
≤0.2% 的峰值輸出 |
脈沖
頻率范圍
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 1 μHz ~ 20MHz |
1 μHz ~ 40MHz |
1 μHz ~ 80MHz |
1 μHz ~ 120MHz |
1 μHz ~ 160MHz |
脈寬
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 16 ns ~ 999.99s |
10 ns ~ 999.99s |
6 ns ~ 999.99s |
4 ns ~ 999.99s |
3 ns ~ 999.99s |
| 脈沖寬度分辨率 |
10 ps 或 5 位 |
| 占空比 |
0.001% ~ 99.999% (受到脈寬限制) |
邊沿跳變時間
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 8 ns ~ 0.625 * 脈沖周期 |
6 ns ~ 0.625 *脈沖周期 |
4 ns ~ 0.625 *脈沖周期 |
3 ns ~ 0.625 *脈沖周期 |
2 ns ~ 0.625 *脈沖周期 |
前沿延遲范圍
| 模式 |
特征 |
| 連續模式 |
0ps ~ 周期 |
| 突發 |
0ps ~ 周期 – [ 脈寬 + 0.8 * (前沿時間 + 后沿時間)] |
| 前沿延遲分辨率 |
10ps 或 8 位 |
| 過沖，典型值 |
< 2% |
| 抖動 (RMS)，典型值 |
2.5ps |
直流
范圍 (至 50 ?)
| AFG31021, AFG31022, AFG31051,AFG31101, AFG31102 |
AFG31151, AFG31152, AFG31251,AFG31252 |
| -5 V ~ 5 V |
-2.5 V ~ 2.5 V |
| 分辨率 (至 50 ?) |
1 mV 或 4 位 |
| 精度 |
± (1% 的 |設定值 | +1mV) |
噪聲
帶寬 (-3 dB)
|
AFG31021, AFG31022, AFG31051, AFG31052,
AFG31101, AFG31102
|
AFG31151, AFG31152, AFG31251, AFG31252
|
| 150MHz |
360MHz |
內部噪聲
|
特征 |
| 加法 |
在激活時，輸出信號幅度下降到50% |
| 級別 |
0.0% ~ 50% 的幅度 (VP-P) 設定值 |
| Resolution |
1% |
其他波形
頻率范圍
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 1 μHz ~ 500kHz |
1 μHz ~ 800kHz |
1 μHz ~ 1MHz |
1 μHz ~ 1.5MHz |
1 μHz ~ 2.5MHz |
任意波形
頻率范圍
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 正常 |
1 mHz ~ 12.5MHz |
1 mHz ~ 25MHz |
1 mHz ~ 50MHz |
1 mHz ~ 75MHz |
1 mHz ~ 125MHz |
| 突發模式 |
1 mHz ~ 6.25MHz |
1 mHz ~ 12.5MHz |
1 mHz ~ 25MHz |
1 mHz ~ 37.5MHz |
1 mHz ~ 62.5MHz |
有效模擬帶寬(-3 dB)
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 |
AFG31151, AFG31152, AFG31251, AFG31252 |
| 150MHz |
360MHz |
采樣率
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 波形長度≤16,384 |
250MSa/s |
1GSa/s |
1GSa/s |
2GSa/s |
2GSa/s |
| 波形長度>16,384 |
250MSa/s |
250MSa/s |
250MSa/s |
250MSa/s |
250MSa/s |
上升/下降時間，典型值
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 幅度 ≤5Vpp |
≤ 3.5 ns |
≤ 3.5 ns |
≤ 3.5 ns |
≤ 2 ns |
≤ 2 ns |
| 幅度 >5Vpp |
≤ 4.2 ns |
≤ 4.2 ns |
≤ 4.2 ns |
----- |
----- |
調制
AM, FM, PM
| 技術指標 |
特征 |
| 載波 |
除脈沖, 噪聲, DC 外 |
| 信號源 |
內部或外部 |
| 內部調幅波形 |
正弦, 方波, 鋸齒波, 噪聲, 任意波(最大波形長度: AM 131,072 點; FM/PM/PWM 2,048 點) |
| 內部調制頻率 |
1 mHz ~ 1 MHz |
| AM 調幅深度 |
0.0 % ~ 120 % |
| AM 調制分辨率 |
0.1% |
| 最小 FM 峰值偏差 |
DC |
最大 FM 峰值偏差
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 正弦 |
12.5 MHz |
25 MHz |
50 MHz |
75MHz |
125MHz |
| Square |
10 MHz |
20 MHz |
40 MHz |
60 MHz |
80 MHz |
| 任意 |
6.25 MHz |
12.5 MHz |
25 MHz |
37.5 MHz |
62.5 MHz |
| 其他 |
250 kHz |
400 kHz |
500 kHz |
750 kHz |
1.25 MHz |
| PM 相位偏差范圍 |
0° ~ 180° |
| PM 相位分辨率 |
0.1° |
FSK
| 技術指標 |
特征 |
| 載波 |
除脈沖, 噪聲, DC 外 |
| 信號源 |
內部或外部 |
| 鍵數 |
2 |
| 內部鍵控速率 |
1 mHz ~ 1 MHz |
脈寬調制
| 技術指標 |
特征 |
| 載波 |
脈沖 |
| 信號源 |
內部或外部 |
| 內部調幅波形 |
正弦, 方波, 鋸齒波, 噪聲, 任意波 (最大波形長度: 2,048 點) |
| 內部調制頻率 |
1 mHz ~ 1 MHz |
| 偏差范圍 |
0% ~ 50.0% 的脈沖周期 |
掃頻
| 類型 |
線性, 對數 |
| 波形 |
除脈沖, 噪聲, DC 外所有波形 |
| 掃描時間 |
1 ms ~ 500 s |
| 保持/返回時間 |
0 s ~ 500 s |
| 最大總掃描時間 |
500 s 精度, 典型值: ≤ 0.4% |
| 最小開始/結束頻率 |
除 任意波外所有波形: 1 μHz ARB: 1 mHz |
最大開始/結束頻率
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 正弦 |
25 MHz |
50 MHz |
75MHz |
125MHz |
250MHz |
| 方波 |
20 MHz |
40 MHz |
80 MHz |
120 MHz |
160MHz |
| 任意 |
12.5 MHz |
25 MHz |
50 MHz |
75 MHz |
125 MHz |
| 其他 |
500kHz |
800kHz |
1MHz |
1MHz |
2.5MHz |
突發
| 波形 |
除噪聲和 DC 外所有波形 |
| 類型 |
已觸發, 選通 |
| 突發數量 |
1 至 1000000 周期或無限 |
| 內部觸發速率 |
1 μs ~ 500.0 s |
| 方波和觸發器源 |
內部, 外部, 遠程接口 |
InstaView?
| 波形 |
除噪聲外所有波形 |
| 電纜 (通道輸出到負載) |
50 ? BNC 到 BNC |
| 運行模式 |
基本連續模式 |
最大測量范圍 (DC + 峰值 AC 電壓)
| AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102 |
AFG31151, AFG31152, AFG31251, AFG31252 |
| -10 V ~ 10 V |
-5 V ~ 5 V |
DC 電平測量
| 技術指標 |
特征 |
| 精度 (至 50?), 典型值 |
± (2 % of |設定值| + 20 mVpp) |
| Resolution |
1 mV 或 4 位 |
幅度測量
| 技術指標 |
特征 |
| 精度 (正弦, 1kHz, 1VP-P, 至 50 ?, 典型值) |
± (2 % 的設定值 + 20 mV) |
| Resolution |
1 mV 或 4 位 |
平坦度, 正弦, 1 Vp-p, 至 50 歐姆, 相對于 1 kHz, 典型值
| AFG31021/ AFG31022 |
AFG31051/ AFG31052 |
AFG31101/ AFG31102 |
AFG31151/ AFG31152 |
AFG31251/ AFG31252 |
| 0 ~ 100 MHz: ±1 dB |
0 ~ 200 MHz: ±1dB
200 MHz ~ 250MHz: ±2dB |
電纜傳播延遲測量, 典型值
| 技術指標 |
特征 |
| 范圍 |
0 ~ 20 ns (長約 4 米/13 英尺) |
| 精度, 典型值 |
± 500 ps |
通用特點 – 高級模式
| 波形存儲器大小 |
每條通道 16 Mpts (128 Mpts 選配) |
| 運行模式 |
標配: 連續; 選配: 序列, 已觸發, 選通 |
| 波形項目數 |
連續, 已觸發, 選通: 1 ; 序列: 1 ~ 256 |
| 最小波形長度 |
168 點 |
| 波形粒度 |
1 點 |
| 垂直分辨率 |
14 位 |
| 跳轉/觸發事件 |
外部觸發 (上升沿或下降沿), 手動觸發, 定時器, SCPI 命令 |
| 重復數量 |
1 ~ 1,000,000 或無窮大 |
| 時間范圍 |
2 μS ~ 3600 S |
| 定時器分辨率 |
4 ns 或 8 位 |
垂直采樣率
|
AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 范圍 |
1 μSa/s ~ 250MSa/s |
1 μSa/s ~ 500MSa/s |
1 μSa/s ~ 1GSa/s |
1 μSa/s ~ 2GSa/s |
1 μSa/s ~ 2GSa/s |
| 精度 |
10-6Sa/s |
| Resolution |
1μSa/s 或 12 位 |
上升/下降時間，典型值
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| 幅度 ≥ 5 VP-P: ≤4.2ns
幅度< 5 VP-P: ≤3.5ns |
≤ 3.0 ns |
≤ 2.0 ns |
電平平坦度, 典型值 (正弦,1Vp-p, 相對于 1kHz)
| 頻率范圍 |
所有型號 |
| < 5MHz |
±0.3dB |
| ≥ 5MHz ~ 25MHz |
±0.5dB |
| ≥ 25 MHz ~ 50MHz |
±0.6dB |
| ≥ 50 MHz ~ 100MHz |
±1.0dB |
| ≥ 100 MHz ~ 150MH |
±1.5dB |
| ≥ 150 MHz ~ 250MHz |
±2.3dB |
諧波失真, 典型值 (正弦, 64 點/周期, 1Vp-p)
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| < -76dBc @ 250MSa/S 或 3.90625MHz |
< -67dBc @ 500MSa/S 或 7.8125MHz |
< -61dBc @ 1GSa/S 或 15.625MHz |
< -63dBc @ 2GSa/S 或 31.25MHz |
< -63dBc @ 2GSa/S 或 31.25MHz |
雜散信號，典型值（正弦為 64 點/周期，1Vp-p)
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| < -81dBc @ 250MSa/S 或 3.90625MHz |
< -74dBc @ 500MSa/S 或 7.8125MHz |
< -75dBc @ 1GSa/S 或 15.625MHz |
< -64dBc @ 2GSa/S 或 31.25MHz |
< -64dBc @ 2GSa/S 或 31.25MHz |
無雜散動態范圍，典型值（正弦、64 點/周期、1Vp-p)
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| < -76dBc @ 250MSa/S 或 3.90625MHz |
< -67dBc @ 500MSa/S 或 7.8125MHz |
< -61dBc @ 1GSa/S 或 15.625MH |
< -63dBc @ 2GSa/S 或 31.25MHz |
< -63dBc @ 2GSa/S 或 31.25MHz |
相位噪聲, 典型值 (正弦, 64 點/周期, 1Vp-p, @ 10kHz 偏置)
| AFG31021/AFG31022 |
AFG31051/AFG31052 |
AFG31101/AFG31102 |
AFG31151/AFG31152 |
AFG31251/AFG31252 |
| < -132dBc @ 250MSa/S 或 3.90625MHz |
< -130dBc @ 500MSa/S 或 7.8125MHz |
< -125dBc @ 1GSa/S 或 15.625MHz |
< -113dBc @ 2GSa/S 或 31.25MHz |
< -113dBc @ 2GSa/S 或 31.25MHz |
時延控制
| 范圍 |
-320ns ~ 320ns (雙通道型號上通道 1 到通道 2, 最大采樣率時) |
| Resolution |
100ps 或 4 位 |
| 精度, 典型值 |
±(1% 的 |設定值| + 500ps) |
| 初始時延, 典型值 |
< 500 ps |
系統特點
輸出頻率分辨率
| 頻率精度 |
±10-6的設定值 (除 ARB 外), 0°C ~ 50°C (32 °F ~ 122°F)
±10-6的設定值 ± 1μHz (ARB), 0°C ~ 50°C (32 °F ~ 122°F)
|
| 老化 |
每年±1.0 x 10-6
|
相位
| 范圍 |
-180° ~ +180° |
| Resolution |
0.01° (正弦) 0.1° (其他波形) |
| 遠程編程接口 |
GPIB, 以太網 10base-T / 100base-TX / 1000base-T, USB 2.0 |
最大配置時間, 典型值
|
USB |
LAN |
GPIB |
| 函數變化 |
61 ms |
61 ms |
63 ms |
| 頻率變化 (脈沖除外) |
3 ms |
4 ms |
6 ms |
| 頻率變化 (脈沖) |
2.5 ms |
3 ms |
8 ms |
| 幅度變化 |
65 ms |
66 ms |
77 ms |
| 選擇用戶 ARB (USB 內存 4k 點) |
43 ms |
40 ms |
53 ms |
| 選擇用戶 ARB (USB 內存 128k 點) |
86 ms |
92 ms |
92 ms |
| 4k 點數據下載時間 |
36 ms |
21 ms |
21 ms |
電源
| 信號源 |
100-240V, 47-63Hz; 115V, 360-440Hz |
| 功耗 |
120W |
| 預熱時間, 典型值 |
最短 20 分鐘 |
| 開機自檢時間 |
< 24 s |
| 聲音噪聲 |
< 50dBA |
| 顯示器 |
9 英寸容性觸摸屏, 800 * 480 分辨率 |
| 用戶界面和幫助語言 |
英語, 法語, 德語, 日語, 韓語, 簡體中文和繁體中文, 俄語 (用戶可以選擇) |
輔助輸入特點
外部調制輸入, 通道 1 和通道 2
輸入范圍
|
特征 |
| AM, FM, PM, PWM |
±1V 全部范圍 |
| FSK |
3.3V 邏輯電平 |
| 輸入阻抗 |
5.2k? |
| 頻率范圍 |
125kHz (1MSa/s) |
外部觸發輸入
| 級別 |
兼容 TTL |
| 阻抗 |
10k? |
| 最小脈沖寬度 |
100ns |
| 斜率 |
正或負可選 |
| 觸發延遲范圍 |
0 ns ~ 85s |
| 觸發延遲分辨率 |
100 ps 或 5 位 |
| 觸發時延, 典型值 |
390ns (觸發輸入到信號輸出) |
| 抖動 (RMS)，典型值 |
100ps (信號輸出, 突發模式下為外部觸發輸入) |
10 MHz 基準時鐘輸入
| 阻抗 |
1 kΩ |
| 輸入耦合 |
AC |
| 要求的輸入電壓擺幅 |
100mVp-p ~ 5Vp-p |
| 鎖定范圍 |
10MHz ±35kHz |
通道 1 外部附加輸入
| 阻抗 |
50 Ω |
| 輸入范圍 |
-1V ~ +1V (DC + 峰值 AC) |
| 帶寬 |
DC ~ 10MHz (-3dB) @ 1 Vp-p |
輔助輸出特點
通道 1 觸發輸出
| 級別 |
正 TTL 電平脈沖， 1kΩ 阻抗 |
| 阻抗 |
50Ω |
| 抖動, RMS, 典型值 |
10 ps, 所有型號 |
輸出頻率
|
特征 |
| 波形頻率< 4.9MHz |
同波形頻率 |
| 波形頻率≥4.9MHz < 50MHz |
波形頻率的幾分之一 |
| 波形頻率≥50MHz |
沒有輸出 |
10 MHz 基準時鐘輸出
| 阻抗 |
50Ω, AC 耦合 |
| 幅度 |
1.2Vp-p 至 50Ω 負載 |
物理特點
外觀尺寸
| 高 |
191.8 mm (7.55 英寸) |
| 寬 |
412.8 mm (16.25 英寸) |
| 深 |
143.3 mm (5.64 英寸) |
重量
| 凈重 |
4.7 kg (10.4 磅) |
| 毛重 |
7.0 kg (15.4 磅) |
EMC, 環境和安全
溫度
| 工作時 |
0 °C ~ +50 °C (32 °F ~ 122 °F) |
| 未工作時 |
-30 °C ~ +70 °C (-22 °F ~ 158 °F) |
濕度
| 工作時 |
≤ 80%, 0 °C ~ 40 °C (32 °F ~ 104 °F)
≤ 60%, > 40°C ~ 50°C (104 °F ~ 122 °F), 無冷凝
|
| 未工作時 |
5% ~ 90%, < 40 °C (< 104 °F), 無冷凝
5% ~ 80%, ≥ 40 °C ~ 60 °C (≥ 104 °F ~ 140 °F), 無冷凝
5% ~ 40%, > 60 °C ~ 70 °C (> 140 °F ~ 158 °F), 無冷凝
|
海拔高度
| 工作時 |
最高 3,000 m (9,842 英尺) |
| 未工作時 |
最高 12,000 m (39,370 英尺) |
| EMC 一致性 |
EN61326-1:2013, EN 61326-2-1:2013 |
| 歐盟 |
歐盟委員會指令 2004/108/EC |
| 安全 |
UL 61010-1:2004
CAN/CSA C22.2 No. 61010-1:2004
IEC 61010-1:2001
|
| 溫度過高保護 |
關閉輸出，防止儀器發生過熱 |
訂貨信息
型號
| AFG31021 |
1 μHz ~ 25MHz 正弦波, 1 通道任意波函數發生器 |
| AFG31022 |
1 μHz ~ 25MHz 正弦波, 2 通道任意波函數發生器 |
| AFG31051 |
1 μHz ~ 50MHz 正弦波, 1 通道任意波函數發生器 |
| AFG31052 |
1 μHz ~ 50MHz 正弦波, 2 通道任意波函數發生器 |
| AFG31101 |
1 μHz ~ 100MHz 正弦波, 1 通道任意波函數發生器 |
| AFG31102 |
1 μHz ~ 100MHz 正弦波, 2 通道任意波函數發生器 |
| AFG31151 |
1 μHz ~ 150MHz 正弦波, 1 通道任意波函數發生器 |
| AFG31152 |
1 μHz ~ 150MHz 正弦波, 2 通道任意波函數發生器 |
| AFG31251 |
1 μHz ~ 250MHz 正弦波, 1 通道任意波函數發生器 |
| AFG31252 |
1 μHz ~ 250MHz 正弦波, 2 通道任意波函數發生器
|
選項
出廠選項
| MEM |
把任意波形內存擴展到高級模式下的 128Mpts/ch |
| SEQ |
啟用高級模式下的序列、已觸發和選通模式 |
購買后升級功能
AFG31000 產品提供了多種方式，可以在初次購買后簡便地增加功能。
| 說明 (節點鎖定許可) |
適用于單通道儀器 |
適用于雙通道儀器 |
| 啟用高級模式下的序列、已觸發和選通模式 |
AUP-AFG3SEQ-1 |
AUP-AFG3SEQ-2 |
| 把任意波形內存擴展到高級模式下的 128Mpts/ch |
AUP-AFG3MEM-1 |
AUP-AFG3MEM-2 |
| 把帶寬從 25MHz 擴展到 50MHz |
AUP-AFG3BW25T50-1 |
AUP-AFG3BW25T50-2 |
| 把帶寬從 25MHz 擴展到 100MHz |
AUP-AFG3BW25T100-1 |
AUP-AFG3BW25T100-2 |
| 把帶寬從 50MHz 擴展到 100MHz |
AUP-AFG3BW50T100-1 |
AUP-AFG3BW50T100-2 |
| 把帶寬從 150MHz 擴展到 250MHz |
AUP-AFG3BW150T250-1 |
AUP-AFG3BW150T250-2 |
電源插頭選項
| 選項 A0 |
北美電源插頭（115 V，60 Hz） |
| 選項 A1 |
歐洲通用電源插頭（220 V，50 Hz） |
| 選項 A2 |
英國電源插頭（240 V，50 Hz） |
| 選項 A3 |
澳大利亞電源插頭（240 V，50 Hz） |
| 選項 A5 |
瑞士電源插頭（220 V，50 Hz） |
| 選項 A6 |
日本電源插頭（100 V、50/60 Hz） |
| 選項 A10 |
中國電源插頭 (50 Hz) |
| 選項 A11 |
印度電源插頭 (50 Hz) |
| 選項 A12 |
巴西電源插頭 (60 Hz) |
| 選項 A99 |
無電源線 |
語言選項
| 選項 L0 |
英語前面板貼紙 (默認) |
| 選項 L1 |
法語前面板貼紙 |
| 選項 L2 |
意大利語前面板貼紙 |
| 選項 L3 |
德語前面板貼紙 |
| 選項 L4 |
西班牙語前面板貼紙 |
| 選項 L5 |
日語前面板貼紙 |
| 選項 L6 |
葡萄牙語前面板貼紙 |
| 選項 L7 |
簡體中文前面板貼紙 |
| 選項 L8 |
繁體中文前面板貼紙 |
| 選項 L9 |
韓語前面板貼紙 |
| 選項 L10 |
俄語前面板貼紙 |
| 選項 L99 |
沒有前面板貼紙 |
服務選項
| 選項 C3 |
3 年校準服務 |
| 選項 C5 |
5 年校準服務 |
| 選項 D1 |
校準數據報告 |
| 選項 D3 |
3 年校準數據報告（要求選項 C3） |
| 選項 D5 |
5 年校準數據報告（要求選項 C5） |
| 選項 R5 |
5 年維修服務（包括保修） |
| 選項 T3 |
三年整體保護方案，包括維修或更換，含磨損、意外損壞、ESD 或 EOS 及預防性維護。包括 5 天周轉周期及優先獲得客戶支持 |
| 選項 T5 |
五年整體保護方案，包括維修或更換，含磨損、意外損壞、ESD 或 EOS 及預防性維護。包括 5 天周轉周期及優先獲得客戶支持 |
儀器保修和服務方案中不包括附件。
附件
標配附件
| ----- |
AFG31000 系列任意波函數發生器一致性、安裝和安全說明 |
| 012-1732-xx |
BNC 屏蔽電纜, 3 英尺 |
| 174-4401-xx |
USB 電纜, A 到 B, 3 英尺 |
| ----- |
電源線 |
| ----- |
NIST 可溯源校準證明 |
| ----- |
三年保修，含部件和人工 |
推薦附件
| 012-1732-xx |
BNC 屏蔽電纜, 3 英尺 |
| BNC 屏蔽電纜, 3 英尺 |
GPIB 電纜, 雙屏蔽 |
| 011-0049-02 |
50 Ω BNC 端接器 |
| 50 Ω BNC 端接器 |
軟面運送箱 |
| HCTEK54 |
硬面運送箱 (要求 ACD4000B) |
保修
 |
|
 |
泰克經過 SRI 質量體系認證機構進行的 ISO 9001 和 ISO 14001 質量認證。 |
 |
產品符合 IEEE 標配 488.1-1987、RS-232-C 及泰克標配規定和規格。 |
 |
接受評估的產品領域： 電子測試和測量儀器的規劃、設計/開發和制造。 |
