無線分布式測試系統
無線分布式分析系統用于噪聲或振動數據采集，系統由噪聲或振動采集處理終端、本地控制終端、遠端數據庫存儲及展示終端。
其中，采集處理終端包含聲學傳感器（或加速度傳感器）、信號采集模塊、信號處理模塊、設備內部存儲模塊、供電模塊、傳輸模塊（4G或Lora或藍牙等方式）。
具體工作時，通過本地控制終端發送指令，采集處理終端開始采集，其傳感器將被測信號轉換成電信號，經過放大后，再通過模數轉換將其轉換成數字信號送入信號處理模塊。該模塊按照標準公式進行計算，然后通過4G/Lora/藍牙等模塊將計算結果傳輸到遠程數據庫。

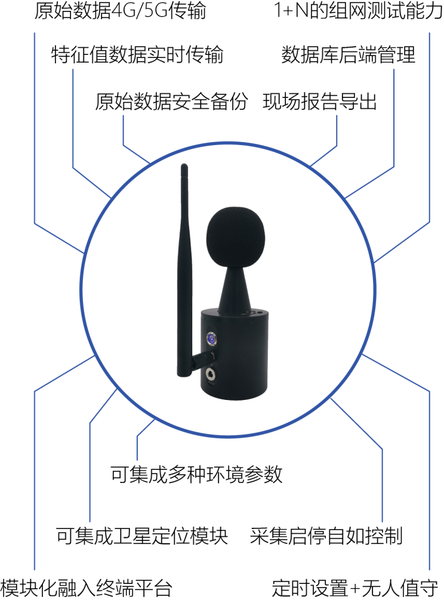

系統特點
本系統自組網的無線高精度測試方案改變了傳統的單點測試形式，突破了測試位置及測試時間的限制，具有測試準確度高、同步性和易用性強、配置靈活的優勢。
- ● 無線傳輸
- ● 快速部署
- ● 數據可靠
- ● 遠距離傳輸
- ● 原始數據本地存儲
- ● 一鍵報告功能
- ● 數據庫管理
無線分布式測試系統 技術參數
 |
傳感器 |
1/2英寸Ⅰ型電容式自由場傳聲器 |
| 動態范圍 17~136dB |
| 頻率范圍10Hz~20kHz |
| 標稱靈敏度 50mV/Pa |
| 計權方式 |
頻率計權：A、Z |
| 采樣率 |
25.6kHz/44.1kHz，可選 |
| 采樣精度 |
24bits |
| 供電方式 |
電池供電，本地存儲續航時間8小時 |

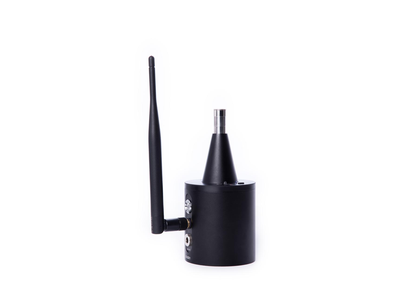

| 采集處理終端（噪聲） |
本機存儲 |
內置16G SD卡，可擴展到32G |
 |
傳感器 |
三向電容式加速度傳感器 |
| 頻率范圍0.5Hz~5kHz |
| 靈敏度500mV/g |
| 量程10g |
| 采樣率 |
最高25.6kHz，多檔可設置 |
| 采樣精度 |
16bits |
| 供電方式 |
電池供電，本地存儲續航時間16小時 |

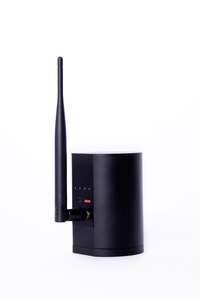

| 采集處理終端（振動） |
本機存儲 |
內置8G SD卡，可擴展到32G |
無線分布式測試系統 軟件界面
無線分布式測試系統 應用場景
| 測量值 |
特征等級 |
| 0< 測量值< 15dB |
3級 |
| 15dB≤測量值< 25dB |
2級 |
| 25dB≤測量值 |
1級 |
| |
車輪非圓特征等級 |
平穩性或晃車等級 |
| 傳輸方式 |
無線WiFi |
| 特征值傳輸 |
FFT頻譜 |
FFT頻譜、時域加速度峰值 |
| 原始數據管理 |
存入設備內置SD卡 |
| 傳輸間隔 |
0.25s |
0.1s或0.2s |
| 數值計算 |
本地控制終端，通過無線傳輸方式，接收特征值，指令軟件依據相應判斷標準和依據，處理特征值數據，得到等級判定結果。 |
- ● 高鐵車廂內部噪聲監測
- ● 工業環境噪聲監測--空調出風口噪聲測試
- ● 道路交通噪聲監測
- ● 施工現場噪聲監測
