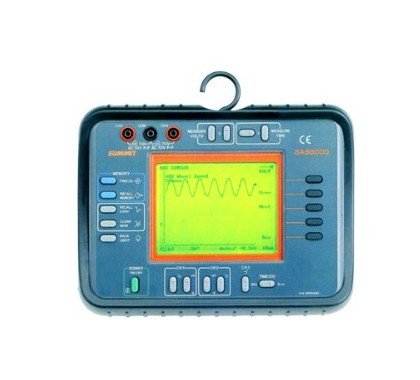

* SAS6000示波萬用表專為汽車行業維修人員的維修和檢測而設計，操作簡單，一般人亦可使用。
* 2通道，5吋LCD屏幕，所有功能控制置于屏幕周圍
* 參考波形及命令利用插入卡調置配合每一特定測量
* 貯存波形可隨時參考及比對測量顯示
|
垂直偏轉
|
|
取樣率
|
5M sampling /秒
|
|
帶寬
|
DC： DC ～500KHz. AC：10Hz ～500KHz
|
|
解析度
|
8Bits
|
|
偏轉
|
500mV/Div to 10V/Div 以1,2,5 順序
|
|
輸入阻抗
|
100Mohm ±2%,25pF ±5%
|
|
精確度
|
±5%
|
|
耦合
|
DC(默認), AC, 地
|
|
最大輸入電壓
|
500V(DC +AC P-P) 30KV 脈沖
|
|
水平偏轉
|
| 解析度 |
8Bits,320 Pixels |
| 掃描率 |
5uS Div to 60S/Div 1Div 以1,2,5 順序, 100ms /Div 以下滾動模式 |
| 觸發模式 |
自動 DC 50% 點帶可選AC |
| 預觸發 |
固定兩刻度 (20%) |
| 信號源 |
內部，僅CH1通道 |
| 斜度 |
+ or -(默認為+) |
| 記憶容量 |
4 波形，每波形 256 點 |
| 俘獲 |
始終為最小或最大 |
| 接口，格式 |
RS232C Talk/listen 帶可選適配器 |
| 顯示 |
LCD 帶背光 |
| 顯示總面積 |
320×240 點陣 |
| 內存 |
|
| 格式 |
插入 |
| 內容 |
每卡包括 15個的波形， 波形特性描述和示波器設定參數 |
| 操作 |
滾屏式 |
| 電源 |
內部鉛酸電池, 外部 12V DC適配器 |
| 頻率 |
4 數字解析度到 10MHz |
|
|
