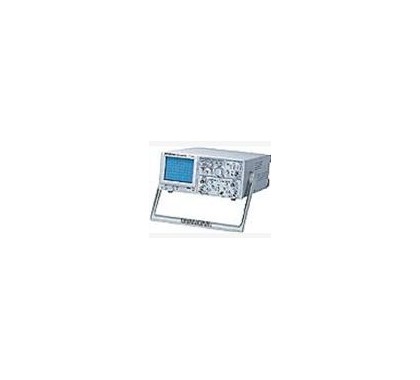

GOM-622G 模擬示波器

?

?

公司基本資料信息

詳細說明

GOM-622G模擬示波器技術參數：

CRT	類型	6 英寸內附刻度線之方形顯示幕 ; 標線位置 0%,10%,90%,100%;8x10 格(1格=1 公分)
	Z 軸輸入	輸入阻抗 : 約 5kΩ
		感度 : 3Vp-p 以上
		頻寬 : DC ~ 5MHz

垂直系統	感度	5mV ~ 5V/DIV +3%, 1mV ~ 2mV/DIV +5%
	頻寬	DC ~ 20MHz
		DC ~ 10MHz 在 1 ~ 2mV/DIV
	上升時間	17.5nS (35nS 在 1mV ~ 2mV/DIV)
	輸入阻抗	約 1MΩ
	輸入耦合	AC, DC, GND
	垂直模式	CH1, CH2, DUAL, ADD, CH2 INV (DUAL 自動切換 ALT 及 CHOP)

水平系統	掃描時間	0.1µS ~ 0.5S/DIV+3%； 100nS ~ 50mS/DIV+5% (x 10MAG)； 10nS ~ 50nS+8% (x 10MAG)

觸發	觸發模式	AUTO, NORM
	觸發源	CH1, CH2, ALT, LINE, EXT
	觸發耦合	AC, DC, HF, REJ, TV
	觸發斜率	"+" 或 "-"

X-Y 操作	感度	5mV ~ 5V/DIV+4%
	X 軸頻寬	DC ~ 1MHz
	相位差	3º or less from DC ~ 50kHz

訊號輸出	觸發訊號輸出	電壓 : 約 50mV/DIV into 50Ω
	校正端子輸出	1kHz 方波, 2Vpp+2%

使用電源		交流 100V/120V/220V/230V + 10%, 50/60Hz

附件		電源線 x 1 ; 操作手冊 x 1 ; 測棒 (10:1/1:1) x 2

尺寸及重量		310(寬) x 150(高) x 455(長) mm；約 8.2 公斤
