AHAI 1032
傳遞函數法吸聲系數測量系統

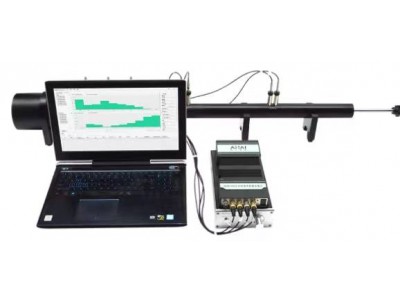

AHAI1032型傳遞函數吸聲系數及隔聲測量系統由AHAI2022型動態信號分析儀、
AHAI2060/AHAI2061阻抗管和AHAI5401傳聲器組、分析主機和分析軟件組成，符
合GB/T18696.2-2002和ISO10534-2:1998標準。與傳統的駐波比法相比，測試效率
提高，能夠一次性測量整個頻段的吸聲系數和隔聲量，并可以保存測量和曲線。
自動測量整個測試頻段的吸聲系數、
聲阻抗率、聲反射因數、聲導納率、隔聲量等，可用于實驗室及現場材料測試。
AHAI 1032 傳遞函數法吸聲系數測量系統優點
主要性能指標
| 吸聲系數測量指標 |
? 法向入射吸聲系數
? 法向入射聲壓反射系數
? 法向表面聲阻抗率
? 法向表面聲導納率
? 傳遞函數
|
| 傳遞損失（隔聲量）測量指標 |
? 法向入射聲壓透射系數
? 法向入射傳聲損失
? 材料中的復波數
? 特征阻抗
? 硬面反射系數
? 硬面吸聲系數
? 傳遞函數
|
| 管徑 |
傳聲器間距 |
頻率范圍 |
| 100 mm |
400 mm |
20Hz – 315Hz |
| 140 mm |
50Hz – 1k Hz |
| 70 mm |
200Hz - 1.6 kHz |
| 29 mm |
20 mm |
500Hz – 6.3 kHz
|
主要性能指標
| 系統組成 |
四通道動態信號分析儀，阻抗管，隔聲管，聲校準器1/4英寸傳聲器組（4個）,分析軟件一套。 |
| 主要性能指標 |
| 輸入通道 |
4個 |
| 輸入信號類型 |
電壓或ICP |
| AD位數 |
24位 |
| 動態范圍 |
大于110dB |
| 通道一致性 |
幅度< 0.1dB，相位< 0.1度 |
| 本機噪聲 |
3μV |
| 采樣頻率 |
最大支持384kHz |
| 測量內容 |
吸聲系數、聲反射因素、聲阻抗率、聲導納率、傳遞函數、
聲透射系數和隔聲量、特征阻抗、材料中的復波數、硬面反射系數、硬面吸聲系
數、傳遞函數。 |
| |
自動修正傳聲器組的幅值和相位 |
| 樣品尺寸(mm) |
100，29 |
| 零吸聲 |
< 10% |
| 采集器厚度 |
小于35mm |
| 聲源頻響帶均衡器 |
100Hz~6.3kHz±1dB |
| 1/4英寸傳聲器組 |
| 傳感器靈敏度 |
4mV/Pa |
| 傳感器音靈敏度差 |
< 1dB |
| 傳感器電容量 |
6.5pF |
| 傳感器頻率范圍 |
20Hz到20kHz |
| 相位差 |
800Hz以下小于0.3度，800Hz以上小于f×0.0005度 |
| 軟件部分 |
| CPB分析軟件 |
| FFT分析軟件 |
| 傳遞函數法吸聲隔聲測量軟件 |
