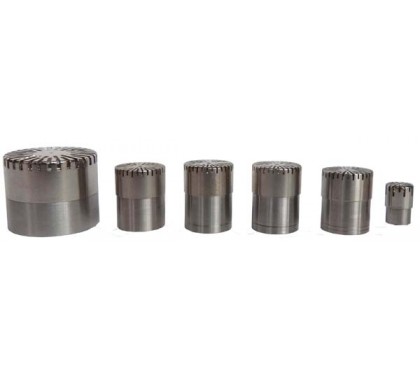

概述：測試傳聲器是一種精密的聲學測量用聲-電換能器，用于將聲信號轉換為電信號。采用鎳振膜和鎳合金外殼，并進行特殊的穩定性處理，具有頻率范圍寬、頻率特性好、動態范圍寬、動態特性好、溫度和長時間穩定性好等優點。其中預極化測試電容傳聲器，由于不需要另加極化電壓，電路簡單，使用更加廣泛。
特點：●外形及安裝尺寸和主要性能符合IEC 61094-4和GB/T 20441.4標準；
●可以直接代替其它廠家和進口儀器相應的測試傳聲器；
●使用溫度范圍：-20 ℃～+70 ℃。
主要技術性能：
|
型號 |
外徑 |
標稱靈敏度(mV/Pa) |
極化電壓(V) |
頻率范圍(Hz) |
頻響特性 |
動態范圍(dB) * |
電容量(pF) |
溫度系數(dB/℃) |
結構尺寸 |
特點 |
|
14401 |
Φ23.7 7 mm (1") |
80 |
200 |
10～18,000 |
自由場 |
12～140 |
50 |
0.01
|
WS1型 |
精密聲學測量 |
|
14402 |
10～8,000 |
聲壓 |
||||||||
|
14403 |
Φ12.7 mm (1/2") |
15 |
20～40,000 |
自由場 |
30～160 |
18 |
WS2型 |
精密聲學測量 |
||
|
14404 |
20～12,000 |
聲壓 |
||||||||
|
14405 |
Φ6.35 mm (1/4") |
3.5 |
10～70,000 |
自由場 |
40～160 |
6.5 |
WS3型 |
高頻和高聲級測量 |
||
|
14406 |
2.5 |
10～40,000 |
聲壓 |
40～160 |
||||||
|
14413 |
Φ12.7 mm (1/2") |
4.5 |
28 |
20～12,500 |
自由場 |
45～160 |
21 |
WS2型 |
一般聲學測量 |
|
|
14411 |
Φ23.77 mm (1") |
100 |
0 |
10～16,000 |
自由場 |
10～134 |
35 |
0.02 |
WS1型 |
低聲級測量 |
|
14412 |
10～8,000 |
聲壓 |
0.02 |
|||||||
|
14421 |
Φ12.7 mm (1/2") |
30 |
20～12,500 |
自由場 |
20～142 |
17 |
0.02 |
WS2型 |
2級聲級計 |
|
|
14422 |
20～10,000 |
聲壓 |
15 |
0.02 |
聲耦合腔用 |
|||||
|
14423 |
50 |
10~20,000 |
自由場 |
16～140 |
19 |
0.01 |
1級聲級計 |
|||
|
14425 |
40 |
10～16,000 |
自由場 |
17～140 |
20 |
1級聲級計 |
||||
|
14427 |
12.5 |
20～12,500 |
自由場 |
27～150 |
15 |
0.02 |
2級聲級計 |
|||
|
14431 |
Φ6.35 mm (1/4") |
4 |
10～70,000 |
自由場 |
40～160 |
6 |
0.01 |
WS3型 |
高頻和高聲級測量 |
|
|
14432 |
10～40,000 |
聲壓 |
||||||||
|
14435 |
10～20,000 |
自由場 |
* 從A計權本底噪聲至3 %失真（dB ，以20 μPa為參考）
