InfraCal2 ATR-SP 便攜式透射法紅外測油儀(檢測水中/土壤中油脂成分)(0-10000ppm)
InfraCal2便攜式紅外測油儀在全球范圍內廣泛用于測量近海石油鉆井平臺采出水中的油，有近50年的歷史。與其他分析儀器相比，它有一個優點，測量可以由非專業人員進行，而且相對而言，不受廢水成分變化的影響。它還能滿足客戶堅固性和可靠性的需求。除了用于測量采出水中的含油量外，便攜式紅外測油儀還適用于測量陸上和海上鉆井巖屑中含油量、修復土壤中的石油碳氫化合物總量以及含油量可能超過1%的水力壓裂水。
InfraCal2便攜式紅外測油儀可快速、準確地測量TOG（總油脂）、FOG（動植物油脂）和TPH（總石油烴類物質）在采出水、工業廢水和土壤中的含量，確保采出水、鉆屑或土壤中的含油量低于規定限值。
- ● InfraCal2 ATR-SP使用正己烷、戊烷作為萃取溶劑，用于測量水中含油量、土壤中TPH值及廢水中的FOG。該儀器內置了一個立方氧化鋯材質的樣品池，僅需60µl萃取后的樣品放置在樣品池中檢測即可。
- ● InfraCal2 TRANS-SP使用S-316、四氯乙烯為萃取溶劑，用于測量水中含油量、土壤中TPH值及廢水中的FOG。將萃取后的樣品放置在一個10mm的石英比色皿中即可進行檢測。精度可達0.1ppm。

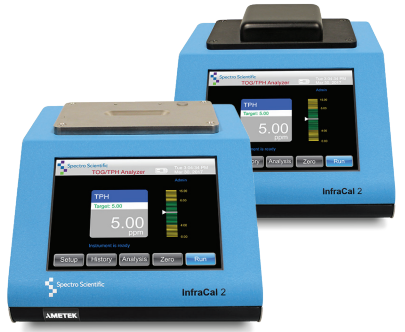

InfraCal2 便攜式紅外測油儀
InfraCal2 ATR-SP 便攜式透射法紅外測油儀(檢測水中/土壤中油脂成分)(0-10000ppm) 特性優點
- ● 測量時間僅需3-5分鐘
- ● 亞ppm級檢測
- ● 多條校準曲線
- ● 儀器無移動零部件，堅固且耐用
- ● 可選擇多種萃取溶劑
- ● 鋰電池供電可長達6小時
- ● 清洗簡單，節能環保
- ● 內部數據儲存功能
- ● 操作簡單，可由非專業人員操作
- ● 儀器小巧便攜，不僅適用于實驗室檢測，還可以在加油站、油庫、鉆井平臺等進行現場檢測
應用領域
- ● 檢測海上或陸上石油鉆井平臺采出水中的油
- ● 檢測鉆井泥漿/巖屑中的含油量
- ● 檢測廢水中FOG排放量
- ● 土壤中油的現場監測
- ● 檢測清洗過的金屬部件上的殘余油
- ● 監測煉油廠/工廠廢水排放
- ● 監測油水分析系統
- ● 檢測回收溶劑的純度
InfraCal2 便攜式紅外測油儀
InfraCal2 便攜式紅外測油儀
InfraCal2 ATR-SP 便攜式透射法紅外測油儀(檢測水中/土壤中油脂成分)(0-10000ppm) 典型應用
檢測海上或陸上石油鉆井平臺采出水中的油
- ● 隨著近海油井的開采，污水處理系統面臨的挑戰也越來越大。為了保證水的含油量在規定的范圍內，定期進行檢測是很重要的。紅外分析用于近海石油的檢測已經有50多年的歷史。紅外分析是一種公認的含油量測定方法，因為它最不受采出水成分變化的影響。EPA 413.2和418.1是一種用紅外檢測油和油脂的方法，使用氟利昂從廢水中提取烴類物質。EPA 1664采用己烷作為萃取溶劑和重量分析法，目前，重量分析法已經取代了氟利昂法，成為檢測油和油脂的標準方法。但是，重量分析法需要熟練的實驗技術員，費用昂貴，花費時間長，并且要對設備進行處理。
- ● InfraCal2便攜式紅外測油儀是檢測石油、油脂和石油烴的標準儀器，因其檢測結果與EPA 1664方法一致，3-5分鐘內給出檢測結果，并以在離岸環境中的堅固耐用而聞名。
檢測鉆井泥漿/巖屑中的含油量
- ● 例如，在進入油/水分離器之前，鉆井泥漿、鉆屑的含油量通常較高。 如果鉆井巖屑要被扔到陸地上或水里，依據處置的規則，碳氫化合物的含量是有限制的。近海鉆探中產生的大量鉆屑要求達到海洋廢物處理所規定的總石油碳氫化合物(TPH)的允許限度。北海目前的上限是1%。將巖屑運送到岸上需要耗費大量的勞動力，成本昂貴，而且可能由于惡劣的天氣而導致無法運送。岸上處理或者重新利用也必須滿足規定的要求。要檢測鉆屑或鉆井泥漿中烴的含量，需要將油提取到溶劑中。
- ● InfraCal2便攜式紅外測油儀可選擇多條校準曲線，允許顯示ppm級或百分比級的TPH檢測。
檢測廢水中的FOG排放量
- ● 工業廢水中通常含有大量的油和油脂。據估計，23-28%的下水道溢流(SSOs)是由油和油脂(FOG)引起的。除了食品行業之外，金屬加工、肉類加工、化妝品制造行業也會產生大量的FOG，因此，對公共水處理廠和部門來說，監管和監測FOG對公眾健康至關重要。除了堵塞管道外，FOG還會影響污水處理廠設備的有效運作。 因此要加強對高油和油脂的生產行業和食品服務機構的監管和監測。
- ● InfraCal2便攜式紅外測油儀基于溶劑萃取和紅外吸收來測量廢水FOG含量，從而避免因污染招致的罰款或處罰。適用于廢水處理和公共用水處理廠，在大多數情況下，廢水處理廠需要等待數天甚至數周后才能獲得實驗室的分析結果，InfraCal2只需要3-5分鐘就能得到檢測結果。現在，即使油或油脂含量高達10％，也可以輕松地檢測出來。
用于檢測修復土壤中的TPH
- ● 關于促進石油成品油流通高質量發展的意見稿要求加強日常管理。對成品油零售企業開展年度定期檢查，加強對成品油零售網點退出時土壤和地下水檢測和修復等工作，做好石油成品油流通“雙隨機、一公開”監管，對檢查中發現的違法違規行為及時查處。
- ● InfraCal2便攜式紅外測油儀可用于修復現場（比如地下儲罐泄漏、壓裂水蓄水池、廢水蒸發池、溢油）檢測土壤中的TPH。在等待實驗室分析結果的同時，現場管理人員可以不用讓昂貴的土壤修復設備閑置。只需幾個簡單的步驟（非專業人員也可操作），就可以獲取檢測結果。將土壤與萃取溶劑混合、搖勻、過濾，然后將過濾后的土壤放在InfraCal2便攜式紅外測油儀上進行檢測。InfraCal2由于沒有移動部件、堅固耐用，是修復現場的理想選擇。
壓裂水（回流水）中的油監測
- ● 水力壓裂現場的返排水和采出水必須經過清理，才能重新使用或排放。即使是在水和油分離之后，測定剩余水的含油量也是很重要的。水力壓裂產生的水（回流水）無論是用來清理下一個裂縫、用來清理現場設備、流入蒸發池，還是通過熱或膜脫鹽供農業使用或直接排放到地面，第一步都是要去除里面的石油。為了避免因污染招致的罰款，檢測除油系統的有效性是非常重要的。
- ● nfraCal2便攜式紅外測油儀堅固耐用，允許在鉆井現場對水中油進行分析檢測。該儀器操作簡單，非專業人員也可以操作。將水與萃取溶劑混合，搖勻，再放置到InfraCal2上進行檢測即可。

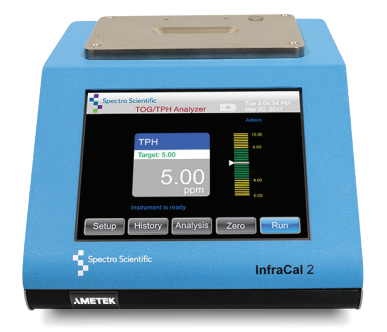

InfraCal 2 ATR-SP

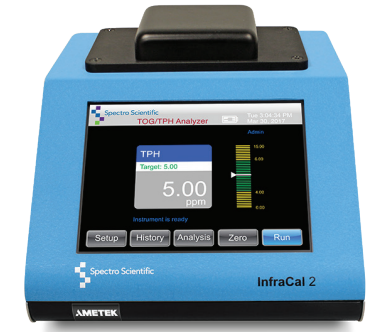

InfraCal 2 TRANS-SP
InfraCal2 ATR-SP 便攜式透射法紅外測油儀(檢測水中/土壤中油脂成分)(0-10000ppm) 技術參數
| 型號 |
InfraCal2 ATR-SP |
InfraCal2 TRANS-SP |
| 檢出限（水中油） |
0.3ppm |
0.1ppm |
| 檢出限（土壤中油） |
3ppm |
1ppm |
| 水中油檢測范圍 |
0.3-2000+ppm |
0.1-2000+ppm |
| 土壤中油檢測范圍 |
3-5000+ ppm |
1-5000+ ppm |
| 儀器重復性 |
±0.2 ppm |
±0.1 ppm |
| 萃取溶劑 |
正己烷、戊烷 |
四氯乙烯、S-316 |
| 遵循標準 |
|
ASTM D7066 EPA 413.2 & EPA 418.1 |
| 關聯標準 |
EPA 1664 ISO 9377-2 |
EPA 1664 ISO 9377-2 |
| 技術方法 |
反射法
|
透射法
|
| 波長/波數 |
3.4μm±0.1μm（2930cm-1和2960cm-1） |
| 外形尺寸 |
17cm（長）x 19.8cm（寬） x 13.2cm（高） |
| 重量 |
2.6kg（凈重），3.2kg（含鋰電池） |
| 顯示屏 |
分辨率為640 X 480的彩色觸屏 |
| 供電電源 |
220V, 50Hz,專用AC/DC |
| 鋰電池 |
18V直流，3.3A |
| 操作環境 |
5-40℃，相對濕度低于90%，無冷凝 |
| 通訊接口 |
USB, RS 232 |
| 工作原理 |
InfraCal2便攜式紅外測油儀基于中紅外檢測原理，采用適當的溶劑把水/土壤中的
烴類萃取出來。萃取出的烴類能夠吸收特殊紅外波長，吸收的紅外波長與溶劑中的
油脂成正比。通過對應的吸光度，從而得到其中油的含量。 |
紅外測油儀監測的意義
隨著陸地和海底石油開采規模正不斷擴大，石油在開采及運輸過程中頻頻出現泄漏問題，不僅資源浪費，而且造成了重大的環境污染事故。工業生產及城市生活廢水中同樣包含大量油脂成分，廢水中的油脂同樣會對水系產生嚴重的破壞作用。
水中油通常以四種狀態存在：浮油、分散油、乳化油、溶解油。分散油通過食物鏈進入人體中，危害人體健康。
- ● 水中油在0.01-0.1mg/l 時，對水生生物生長產生不良影響，魚類肉質有特殊氣味不能食用；
- ● 在0.3-0.5mg/l 時，水質產生氣味，不適合飲用。
2020年04月17日 ，商務部等10部門發布了“關于促進石油成品油流通高質量發展的意見稿”也指出，要配合生態環境部門做好油品質量升級、油氣回收治理、地下水污染防治，強化儲存、運輸、加油環節揮發性有機物污染防治，以及成品油零售網點退出時土壤和地下水檢測和修復等工作。構建高效、清潔、低碳的能源供應體系。
因此，含油廢水及土壤含油的測試一直是環保部門高度重視的問題，同時也是污水監測的一大難題，實施實時監控該指標對于人類健康、環境和諧以及環境污染意外事故的預防，具有重要的意義。
