應變片

1.應變片的構造

應變片有很多種類。一般的應變片是在稱為基底的塑料薄膜（15-16μm）上貼上由薄金屬箔材制成的敏感柵（3-6μm），然后再覆蓋上一層薄膜作成迭層構造。

2.應變片的原理

將應變片貼在被測定物上，使其隨著被測定物的應變一起伸縮，這樣里面的金屬箔材就隨著應變伸長或縮短。很多金屬在機械性地伸長或縮短時其電阻會隨之變化。應變片就是應用這個原理，通過測量電阻的變化而對應變進行測定。一般應變片的敏感柵使用的是銅鉻合金，其電阻變化率為常數，與應變成正比例關系。單應變片僅能測量單個方向的應變，應變花使用多個應變片進行多個方向應變測量，更精確地測量被測表面的應變。

應變片技術參數

產品型號	敏感柵尺寸長×寬（mm）	膠基箔式應變計/花標稱阻值Ω	靈敏度系數	精度等級

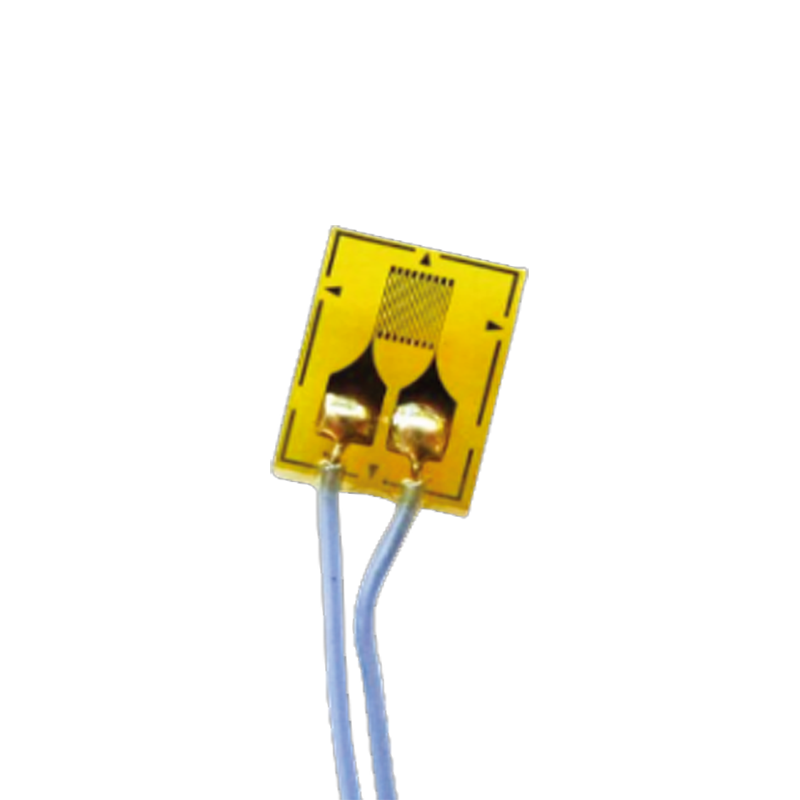

產品形式：單軸
BA120-1AA	0.5×0.5	120	2.08±1%	A
BA120-1AA	1×1	120	2.08±1%	A
BA120-1AA	1×0.5	120	2.08±1%	A
BA120-1AA	1×1	120	2.08±1%	A
BA120-2AA	2×1	120	2.08±1%	A
BA120-2AA	2×2	120	2.08±1%	A
BA120-3AA	3×2	120	2.08±1%	A
BX120-5AA	5×2	120	2.08±1%	A
BX120-6AA	6×1	120	2.08±1%	A
BX120-5AA	5×3	120	2.08±1%	A
BX120-10AA	10×2	120	2.08±1%	A
BX120-10AA	10×3	120	2.08±1%	A
BX120-15AA	15×3	120	2.08±1%	A
BX120-20AA	20×3	120	2.08±1%	A
BX120-30AA	30×3	120	2.08±1%	A
BX120-40AA	40×3	120	2.08±1%	A
BX120-60AA	60×3	120	2.08±1%	A
BX120-80AA	80×3	120	2.08±1%	A
BX120-100AA	100×3	120	2.08±1%	A
產品形式：二軸 90º
BX120-3BA	3×2	120	2.08±1%	A
BX120-5BA	5×2	120	2.08±1%	A
BX120-6BA	6×2	120	2.08±1%	A
BX120-5BA 5	5×3	120	2.08±1%	A
BX120-10BA	10×2	120	2.08±1%	A
產品形式：二軸 T型
BX120-2BB	2×2	120	2.08±1%	A
BX120-4BB	4×4	120	2.08±1%	A
產品形式：三軸 120°
BX120-2CD	2×1	120	2.08±1%	A
BX120-3CD	3×2	120	2.08±1%	A
BX120-5CD	5×2	120	2.08±1%	A

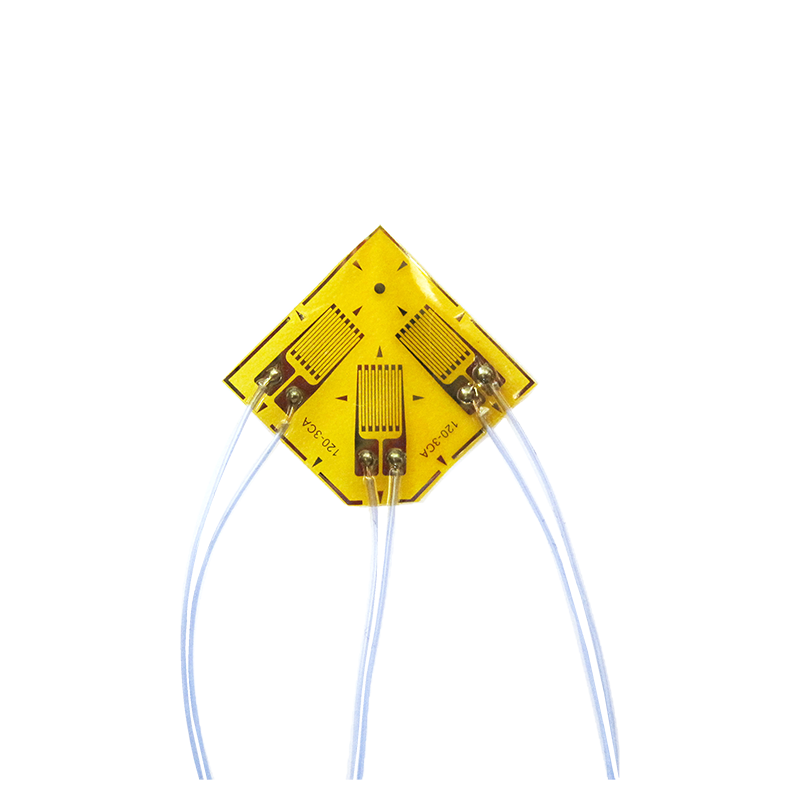

產品形式：三軸 45º
BA120-3CA	3×2	120	2.08±1%	A
BX120-3CA	3×2	120	2.08±1%	A
BX120-5CA	5×2	120	2.08±1%	A
BX120-10CA	10×3	120	2.08±1%	A
BX120-15CA	15×3	120	2.08±1%	A
BX120-30AA	30×3	120	2.08±1%	A

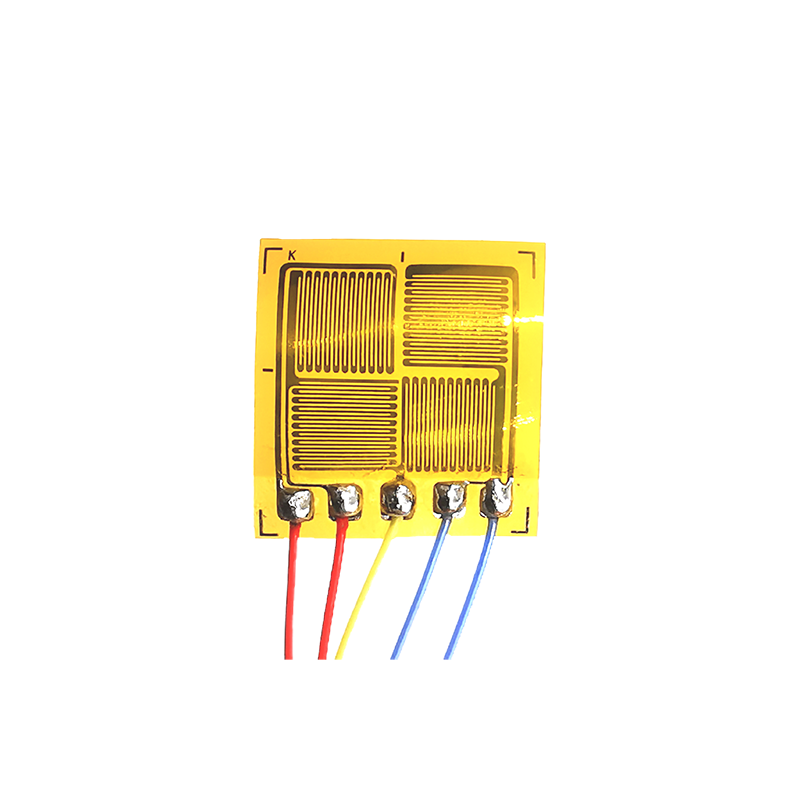

產品形式：四軸
BF120-3EB	3×3	120	2.08±1%	A
BF350-6EA	6×6	120	2.08±1%	A
其他
BX350-（15）KA	Φ15mm	350	2.08±1%	A
TA120-3AA（5%）	3×3	120	量程 5%	A
