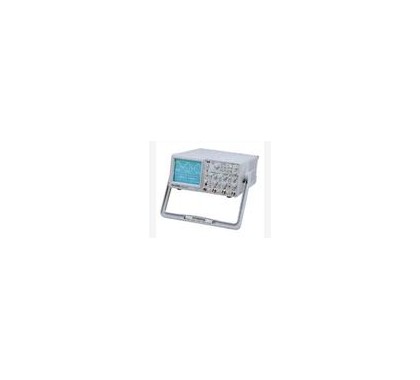

GOS-6103C 模擬示波器

?
產品編號: 99470
品牌: 臺灣固緯
型號: GOS-6103C
單價: 面議
起訂: 1 臺
供貨總量: 1 臺
發貨期限: 自買家付款之日起 3 天內發貨
所在地: 北京
有效期至: 長期有效
最后更新: 2022-05-25 09:02
瀏覽次數: 30
?
公司基本資料信息






詳細說明
 GOS-6103C模擬示波器 技術參數:
ΔV,ΔV%,ΔVdB,ΔT,1/ΔT,ΔT%,Δθ

CRT

類型

6 英寸內附刻度線之方形顯示幕 ;
標線位置 0%,10%,90%,100%;8x10格 (1格=1公分)

磷光質 P31
加速器電壓 約 16 kV (GOS-6103/GOS-6103C), 約 12kV (GOS-6112)
刻度照明 連續可調 (GOS-6103/GOS-6103C)
Z 軸輸入 耦合 : DC
感度 : 5V 或以上
最大輸入電壓 : 30V(直流加交流峰值) 在 1kHz 或以下
頻寬 : DC ~ 5MHz

垂直系統

感度 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 順序)
感度準確度 <3% (顯示在中間 5格的位置)
連續可調垂直感度 連續可調至 1/2.5 或小於面板設定值
頻寬 (-3dB) DC ~ 100MHz(2mV/DIV : DC ~ 20MHz)
上升時間 3.5nS (2mV/DIV : 17.5 nS)
訊號延遲 可觀察前緣
最大輸入電壓 400V (直流加交流峰值) 在 1kHz 或以下
輸入耦合 AC, DC, GND
輸入阻抗 1MΩ+2% // 約 25pF
垂直模式 CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV.
頻寬限制 20MHz
共模拒斥比 (CMRR) 50kHz 時為 50:1 或更好
動態范圍 在 60MHz 時為 8 格;在 100MHz 時為 6 格 (GOS-6112)
在 100MHz 時為 8 格 (GOS-6103/GOS-6103C)

水平系統

水平模式 MAIN(A), ALT, DELAY(B)
A (主要的) 掃描時間 50nS ~ 0.5S/DIV, 連續可調 (UNCAL)
B (延遲) 掃描時間 50nS ~ 50mS/DIV
準確度 +3% (在 x 10 MAG 為 + 5%)
掃描放大 x 10 (最大掃描時間 5nS/DIV)
Hold Off 時間 可變動
延遲時間 1µS ~ 5S
延遲抖動 1:20000 或更小
交替分離 可變動

觸發

觸發模式 AUTO, NORM, TV
觸發源 CH1, CH2, LINE, EXT
觸發耦合 AC.DC, HFR, LFR
觸發斜率 "+" 或 "-" 極性或 TV 同步極性
觸發感度
模式 頻率 內部 外部
AUTO 10Hz~20MHz 0.35 DIV

50 mV

20MHz~100MHz 1.5 DIV 150 mV
NORM DC~20MHz 0.35 DIV 50 mV
20MHz~100MHz 1.5 DIV 150 mV
TV sync signal 1 DIV 200 mVpp
TV 訊號同步 TV-V, TV-H
最大外部輸入電壓

400V (直流加交流峰值) 在 1kHz

外部輸入阻抗

1MΩ + 5%, // 約 25pF


X-Y 操作

模式 X 軸 : 可選擇 CH1, CH2, EXT
Y 軸 : 可選擇 CH1, CH2, CH1 and CH2
感度準確度 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5%
X 軸頻寬 DC ~ 500kHz (-3dB)
相位差 3º or less from DC ~ 50kHz

輸出訊號

觸發訊號輸出 電壓 : 約 25mV/DIV into 50 Ω
頻率響應 : DC ~ 10MHz
校正端子輸出 1kHz 方波, 2Vpp+2%

游標讀值功能

量測功能
解析度
有效游標范圍 Vertical: + 3DIV ; Horizontal: + 4DIV
面板設定顯示 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND
水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO
觸發 : source, coupling, slope, level, TV-V, TV-H
其他 : X-Y, lock, save/recall MEM 0-9(GOS-6103/GOS-6103C)

自動量測功能

(GOS-6103C)

量測功能 FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 極性以觸發斜率選擇)
顯示位數 最大 6 位數小數
頻率范圍 50Hz ~ 100MHz
準確度 1kHz ~ 100MHz : +0.01%;50Hz ~ 1kHz : +0.05%
量測感度 >2 格 (量測電源取自 CH1 及 CH2 的同步訊號源)

特殊功能

TIME/DIV Auto Range Provided (GOS-6103/GOS-6103C)
面板設定儲存及呼叫 10 組 (GOS-6103/GOS-6103C)
面板設定值鎖定 Provided

使用電源 AC 100V/120V/ 230V + 10%, 50/60Hz

附件 電源線 x 1, 操作手冊 x 1, 測棒 (10:1/1:1) x 2

尺寸及重量 310(寬) x 150(高) x 455(長) mm;約 9 公斤
GOS-6103C模擬示波器
