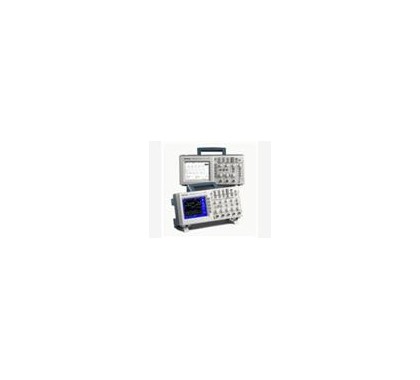

TDS2022數字示波器
Tektronix TDS2022數字示波器輸入輸出接口模塊－TDS2CMA：

可編程的GPIB（IEEE-488－1987接口），通過接口可控制和設置示波器，進行自動化測量。
可編程RS232接口，通過接口可控制和設置示波器，速度可達19,200bit/s，九針，DTE；標準并行端口（Centronics），用于連接打印機：
打印機類型－Bubble Jet 、DPU-411、DPU-412、DPU-3445、Thinkjet、Deskjet、 LaserJet和 Epson（9 或 24 針）；
打印方向－橫向或縱向。
包含WaveStarTM試用版應用軟件，使用期為30天；
圖形格式：TIFF，PCX，BMP，EPS，RLE；

Tektronix TDS2000與Tektronix TDS1000系列存儲示波器技術參數表

	TDS1002	TDS2022	TDS2024
顯示器(1/4 VGA LCD)	單色	彩色	彩色
帶寬^＊１	60MHz	200MHz	200MHz
通道	2	2	4
外部觸發輸入	各機型均有此功能
各通道取樣速率	1.0GS/s	2.0GS/s	2.0GS/s
記錄長度	各型號均為2500點
垂直分辨率	8比特
垂直靈敏度	各機型均為2mV至5V/div,并配有校準微調
DC垂直精度	各機型均為±3%
垂直縮放	用于垂直縮放實時或靜止波形
最大輸入電壓	300V_RMS CAT ‖；3MHz以上時，在100KHz至13V_P-P AC之上減額至20dB/+進制
位置范圍	2mV至200mV/div±2V ＞200mV至5V/div±50V
BW限制	各機型均為20MHz
輸入耦和	AC, DC, GND（所有型號）
輸入阻抗	1MΩ,與20pF并聯
時基范圍	5ns 至 50sec/div	2.5ns 至 50sec/div	2.5ns 至 50sec/div
時基精確度	50ppm
水平縮放	用于水平縮放實時或靜止波形
尺寸／重量	323.8×151.4×124.5mm，2.0kg
