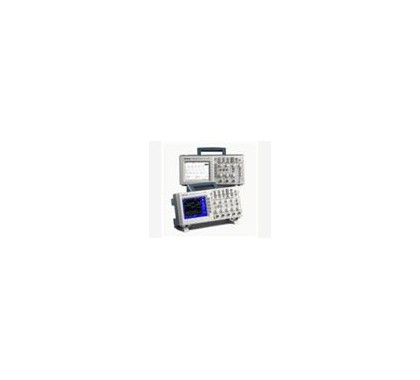

TDS1012數字示波器 特性
| |
tektronix TDS1012 |
| 顯示器(1/4 VGA LCD) |
單色 |
| 帶寬＊１ |
100MHz |
| 通道 |
2 |
| 外部觸發輸入 |
各機型均有此功能 |
| 各通道取樣速率 |
1.0GS/s |
| 記錄長度 |
各型號均為2500點 |
| 垂直分辨率 |
8比特 |
| 垂直靈敏度 |
各機型均為2mV至5V/div,并配有校準微調 |
| DC垂直精度 |
各機型均為±3% |
| 垂直縮放 |
用于垂直縮放實時或靜止波形 |
| 最大輸入電壓 |
300VRMS CAT ‖；3MHz以上時，在100KHz至13VP-P AC之上減額至20dB/+進制 |
| 位置范圍 |
2mV至200mV/div±2V ＞200mV至5V/div±50V |
| BW限制 |
各機型均為20MHz |
| 輸入耦和 |
AC, DC, GND（所有型號） |
| 輸入阻抗 |
1MΩ,與20pF并聯 |
| 時基范圍 |
5ns 至50sec/div |
| 時基精確度 |
50ppm |
| 水平縮放 |
用于水平縮放實時或靜止波形 |
| 尺寸／重量 |
323.8×151.4×124.5mm，2.0kg |
| 價格 |
10600元 |
＊１ 所有型號帶寬在2 mV/div時為20MHz
泰克TDS1002數字存儲示波器的定購信息：
- 標準附件：P 2200（10x/1x）無源探頭（每通道一個）說明書一本、電源一根、NIM/NIST校準證書一份，保修三年
- 選件：TDS2CMA通信模塊接口（含GPIB，RS232，并列打印口） AX5488 計算機用488.2接口卡
- OI220軟背包 2米GPIB接口線 WSTRO示波器軟件9針對9針RS232接口線
|
