技術參數：

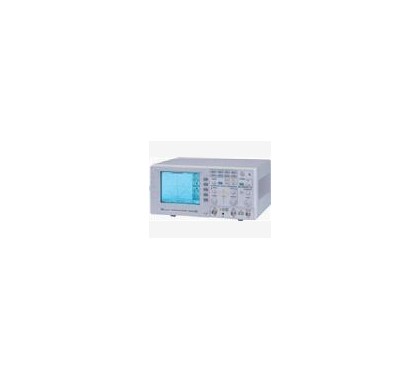

型號 GDS-840C
顯示系統
顯示器 彩色 (320*240)5.7" LCD
顯示對比 可調整
波形顯示范圍 8 x 10 (8 x 12)格
波形顯示模式 Dot, Vector, Accumulate
垂直系統
頻寬 (-3dB) DC~250MHz
通道數 2
垂直解析度 8 bit
垂直靈敏度 2mV/ DIV ~ 5V / DIV
垂直準確度誤差 +3%
上升時間 <2.3ns
垂直端輸入耦合 AC, DC, GND
輸入組抗 1MΩ + 2%, ~ 22pF
極性 標準 & 反向
訊號與接地間的最大輸入電壓 300V(DC + AC peak), CAT II
波形處理 CH1-CH2, CH1+CH2, FFT
偏移范圍 2mV/div ~ 50mV/div: ±0.5V ; 100mV/div ~ 500mV/div: ±5V ; 1V/div ~ 5V/div: ±50V
頻寬限制 20MHz (-3dB)
水平系統
水平掃描范圍 1nS/DIV ~ 10S/DIV ; Roll: 250mS/DIV ~ 10S/DIV (1-2-5 順序)
量測顯示模式 MAIN,WINDOW, WINDOW ZOOM, ROLL, X-Y
水平準確度誤差 +0.01%
水平延遲范圍 前置觸發: 20 DIV, 后置觸發: 1000 DIV
訊號獲取系統
即時取樣率 每通道最快取樣率100MSa/s
等效取樣率 每通道最快取樣率 25GSa/s
紀錄深度 125k /CH
峰值偵測 10nS (500nS / DIV ~ 10S/ DIV)
獲取模式 取樣, 峰值偵測, 平均
平均次數 2, 4, 8, 16, 32, 64, 128, 256
觸發系統
觸發類型 CH1, CH2, LINE, EXT
觸發模式 AUTO-LEVEL, AUTO, NORMAL, SINGLE, TV, TIME DELAY, /EVENT DELAY, EDGE, PULSE WIDTH
觸發偶合 AC, DC, LF rej, HF rej, Noise rej
觸發靈敏度 DC ~ 25MHz : 約 0.35 DIV 或 3.5mV;
25MHz ~ 100MHz : 約 1.5 DIV 或 15mV
外部觸發
外部觸發電壓范圍 +15V
外部觸發靈敏度 DC ~ 25MHz : 約 0.35 DIV 或 3.5mV ;25MHz ~ 250MHz : 約1.5 DIV 或 10mV
外部觸發端輸入阻抗 1MΩ + 2%, ~ 22pF
外部觸發端最大輸入范圍 300V(DC + AC peak), CAT II
X-Y 模式
X-軸 輸入 / Y-軸 輸入 通道1 (CH1) / 通道2 (CH2)
相位移 于100kHz時+3°
游標以及量測系統
自動電壓量測總類 Vhi, Vlo, Vmax, Vmin, Vpp, Vavg, Vrms, Vamp
自動時間量測總類 Rise Time, Fall Time, Duty Cycle, Frequency, Period, Positive Width, Negative Width
游標量測 兩游標間之電壓差異 (ΔV)
兩游標間之時間差異 (ΔT)
兩游標間之頻率差異 (1/ΔT)
頻率計數器
讀值解析度 6位數
范圍 直流偶合, 自10Hz到最大頻寬
訊號種類 適用于所有可正常觸發之訊號 (脈波寬度觸發以及視頻觸發除外)
控制面板功能
自動設定 "Autoset" 可自動調整垂直系統,水平系統以及觸發位準
儲存/呼叫 提供15組量測條件之儲存/呼叫功能
波形儲存/呼叫 提供2組波形之儲存/呼叫功能
介面
USB介面 標準界面
RS-232介面 標準界面
印表機介面 標準界面
Go-No Go輸出 標準界面
GPIB介面 選購界面
電源電壓
交流電源電壓范圍 交流電 100V ~ 240V, 機器內可自動選擇
使用交流電源頻率范圍 48Hz ~ 63Hz
消耗功率 85Watts, 95VA maximum, with fan
配件 電源線 x 1 ;使用手冊 x 1 ;
GDS-840 Series: GTP-250A 測試棒(10:1/1:1) x 2
尺寸以及重量 254(W) x 142(H) x 310(D) mm, 約 4.1kg
