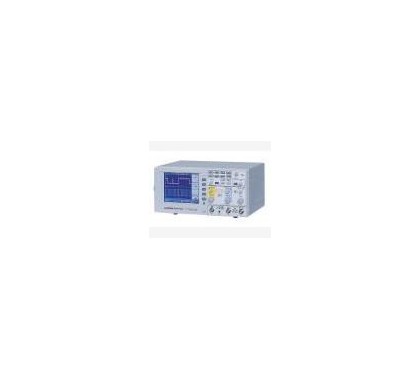

型號 GDS-820
顯示系統
顯示器 單色 (320*240)5.7" LCD
顯示對比 可調整
波形顯示范圍 8 x 10 (8 x 12)格
波形顯示模式 Dot, Vector, Accumulate

垂直系統

頻寬 (-3dB) DC~150MHz
通道數 2
垂直解析度 8 bit
垂直靈敏度 2mV/ DIV ~ 5V / DIV
垂直準確度誤差 +3%
上升時間 <2.3ns
垂直端輸入耦合 AC, DC, GND
輸入組抗 1MΩ + 2%, ~ 22pF
極性 標準 & 反向
訊號與接地間的最大輸入電壓 300V(DC + AC peak), CAT II
波形處理 CH1-CH2, CH1+CH2, FFT
偏移范圍 2mV/div ~ 50mV/div: ±0.5V ; 100mV/div ~ 500mV/div: ±5V ; 1V/div ~ 5V/div: ±50V
頻寬限制 20MHz (-3dB)

水平系統

水平掃描范圍 1nS/DIV ~ 10S/DIV ; Roll: 250mS/DIV ~ 10S/DIV (1-2-5 順序)
量測顯示模式 MAIN,WINDOW, WINDOW ZOOM, ROLL, X-Y
水平準確度誤差 +0.01%
水平延遲范圍 前置觸發: 20 DIV, 后置觸發: 1000 DIV

訊號獲取系統
即時取樣率 每通道最快取樣率100MSa/s
等效取樣率 每通道最快取樣率 25GSa/s
紀錄深度 125k /CH
峰值偵測 10nS (500nS / DIV ~ 10S/ DIV)
獲取模式 取樣, 峰值偵測, 平均
平均次數 2, 4, 8, 16, 32, 64, 128, 256

觸發系統
觸發類型 CH1, CH2, LINE, EXT
觸發模式 AUTO-LEVEL, AUTO, NORMAL, SINGLE, TV, TIME DELAY, /EVENT DELAY, EDGE, PULSE WIDTH
