TPS2012數字示波器主要應用：

• 工業電源設計、故障排除、安裝和維護
• 先進電子設計、故障排除、安裝和維護
• 汽車設計和測試
• 培訓

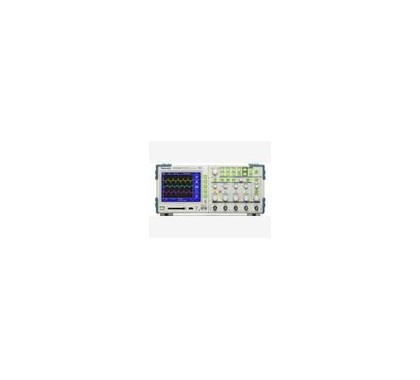

美國泰克Tektronix TPS2012隔離通道數字存儲示波器的概述：

TPS2000 系列示波器可為測試臺乃至現場提供極高的作業效率
作為一名工程師或技術員，您一定經常進行浮動或差分測量。 為滿足客戶或行業的要求，你需要將高性能技術廣泛應用于你的系統和子系統中，所以您將面臨更快的邊沿和時鐘的挑戰。
另外，為滿足多功能的要求，您可能需要在多種各樣的復雜環境中開發和測試你的設計，使用 TPS2000 系列，即世界上第一臺具有 4 個隔離通道、功能齊全并使用電池供電的示波器，您能夠加快部件和系統的設計、故障排除、安裝以及維護的速度，從而迅速地應對上述嚴峻挑戰。

進行浮動和差分測量 － 迅速、準確、經濟
當TPS2000系統與其標準 P2220 無源探頭一起使用時，可更加迅速和準確地進行浮動和差分測量，同時可針對在四個通道上浮動的差分電壓（最高為 30 VRMS ），加速驗證電源性能、復雜控制電路和中線電流的影響。
當示波器與其可選的 P5120 高壓無源探頭配合使用時，可輕松執行以上測量，浮動電壓最高可達 600 VRMS CAT II （或 300 VCAT III ）。
消除接地環路干擾，針對不同參考低電平或地線基準的信號，在四個隔離通道中的每個通道上僅有37 pf 的機箱電容，可以準確表征上升及下降時間和電路的其他波形參數。
創新的IsolatedChannel TM 技術可實現上述測量，該技術始終將您的安全放在第一位。

加快工業電源系統和子系統的設計與測試
TPS2000 系列可輕松解決困擾工業電源設計者和技術人員的獨特挑戰。 您經常面對高壓和電流，并且必須經常執行存在潛在危險的浮動測定。通過 TPS2000 系列的電源分析套件 (TPS2PBND)，其中包含 P5120 高壓無源探頭和 TPS2PWR1 電源測定和分析軟件，您可以使用一個儀器完成一系列測定。
輕松測量這些高壓和電流，或者調試電源電子控制電路，差分電壓浮動范圍最大可達600 V RMS CAT II （或 300 VRMS CATIII ）。 使用不同低參考電平或地線基準，準確測量三相電源和電路。

　　使用 DRT 取樣技術快速調試和表征信號
使用 TPS2000 系列特有的數字實時 (DRT)取樣技術，同時表征四個通道上的各種信號類型。
利用此采集技術，可以捕獲同類的其他示波器捕獲不到的高頻信息，如毛刺和邊沿異常，所以您可以確保獲得完整的信號視圖，以便加速調試和表征。

　　使測試臺、實驗室和現場的測量結果相關聯
由于 TPS2000 系列可在具有高移動性的組件內提供行業內最長的持續電池壽命（8 小時或更長），所以可應用于測試臺、實驗室或現場。使用熱插拔電池，可提供完全不受交流電源限制的電動力。借助其可移動性，能夠輕松地將來自測試臺、實驗室和現場的測量結果相關聯。

　　借助各通道模擬風格的旋鈕、帶背景光的菜單按鈕以及亮度/對比度控制等 功能，即使在妨礙操作的環境中也可輕松使用示波器
利用多功能性優化您的作業效率
使用各個通道的模擬風格旋鈕可以直觀的操作模擬示波器。 使用自動設置、自動量程、自動測定、10X 至 1000X 垂直位置控制、探頭檢查向?qū)Ш蜕舷挛南嚓P(guān)的幫助說明等功能，縮短測量時間。使用帶背景光的菜單按鈕和亮度/對比度控制，在從明亮日光到昏暗燈光區域等不同復雜環境中高效工作。

美國泰克Tektronix TPS2012隔離通道數字存儲示波器的技術指標

特點	TPS2012	TPS2014	TPS2024
隔離通道	2	4	4
帶寬*1 (MHz)	100	200	200
各通道取樣速率 (GS/s)	1.0	2.0	2.0
記錄長度	2.5 K 點
顯示屏 (1/4 VGA LCD)	彩色
電池工作時間	兩個熱插拔電池組的容量。一個標準電池組提供 4 小時電池工作時間。可選的第二個電池組將電池工作時間延長至 8 小時。通過熱插拔充電電池，可實現不間斷的電池工作。
自動測量	11
隔離外部觸發輸入（阻抗隔離	“是”
垂直分辨率	8 位（常規或平均值）
垂直靈敏度	2 mV 至 5 V/div,所有型號經過校準微調
直流垂直精度	±3%
垂直縮放	垂直擴展或壓縮活動或靜止的波形
最大輸入電壓(1MW)	BNC 信到 BNC 外殼為 300 VRMS CAT II ，使用可選 P5120 高壓無源探頭時探頭端部到地為 1000VRMS
浮動電壓	600 V RMS< CAT II 或 300 V RMS< CAT III BNC 外層到地，1200 V RMS CAT II 任意兩個通道公共端之間，且每個通道端間與地之間電壓不超過 ±600 VRMS
位置范圍	2 mV 至 200 mV/div ±2 V ；>200 mV 至 5 V/div ±50 V
帶寬限制	20 MHz
線性動態范圍	±5 div
時基范圍	5 ns 至 50 s/div 5 ns 至 50 s/div 2.5 ns 至 50s/div
時基精確度	50 ppm
輸入阻抗	1M W ±2 %與 20pF 并聯
輸入耦合	交流、直流、GND
水平縮放	水平擴展或壓縮活動或靜止波形
FFT	標準配置
RS-232 、Centronics -并行端口	標準配置
個人計算機互聯性	標準配置
集成大容量存儲器	標準配置
功率測量	可選軟件包提供瞬時功率波形分析、波形分析、諧波分析、開關損耗、相角、dv/dt 和 di/dt 光標

*1 在 2 mV/div 時，帶寬為 20 MHz ，所有型號。一般在 5 mV/div 時，帶寬為 200 MHz ，僅 200 MHz 型號。
*2 請參閱環境和安全規范。

TPS2014隔離通道數字存儲示波器的訂購信息：

訂購信息
TPS2012, TPS2014, TPS2024數字存儲示波器。

標準附件
探頭－P2220 200 MHz 、1X/10X 可換式無源探頭（每個通道一個）。電池 (1)－帶有電量計的鋰離子電池，電池壽命為 4小時。若要連續 8 小時使用電池操作，則需要兩個電池。

TDSPCS1 OpenChoice
個人計算機連接軟件－實現 MS Windows個人計算機與TPS2000 系列示波器之間的快速、便捷通信的一組程序。
文檔－說明手冊（有關適當語言手冊的部件號，請參閱下文）。
帶有電源線的交流適配器。
NIM/NIST －可追蹤校準證明。
前端保護蓋

TPS2012隔離通道數字存儲示波器的保修信息：

TPS2012數字示波器
